CH900
DATA/FECHA/DATA:03/03/2022
CH1400
REVISÃO/REVISIÓN/REVISION:03

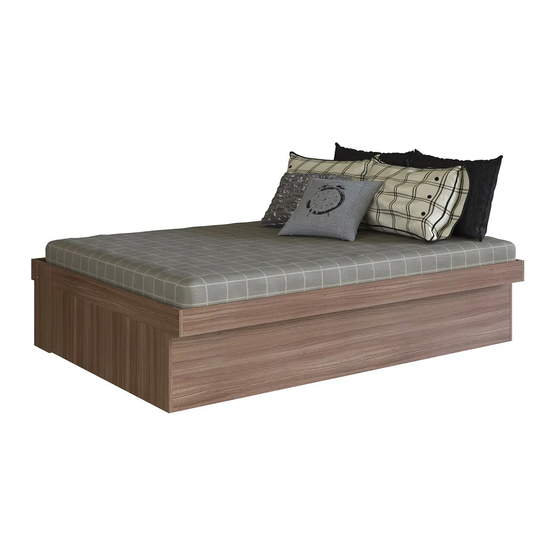

CAMA BOX ARTICULÁVEL ISTAMBUL
CAMA BAÚL ARTICULABLE ISTAMBUL
BOX BED ARTICULATED ISTAMBUL
13
12
05
04
02
06
04
03
09
11
11
11
11
08
COLCHÃO RECOMENDADO: 188X88
COLCHÓN RECOMENDADO: 188X88
CH900
RECOMMENDED MATTRESS: 188X88
COLCHÃO RECOMENDADO: 188X138
CH1400
COLCHÓN RECOMENDADO: 188X138
RECOMMENDED MATTRESS: 188X138
IMPORTANTE LER COM ATENÇÃO E GUARDAR PARA EVENTUAIS CONSULTAS.
IMPORTANTE LEER CON ATENCIÓN Y GUARDAR PARA EVENTUALES CONSULTAS.
IMPORTANT TO READ CAREFULLY AND SAVE FOR ANY QUERIES.
LISTA DE PEÇAS / LISTA DE PIEZAS / FURNITURE PIECES LIST
COD
DESCRIÇÃO/DESCRIPCIÓN/DESCRIPTION
CABECEIRA DIREITA / CABECERA
01
DERECHO / RIGHT HEADBOARD
02
CABECEIRA ESQUERDA / CABECERA
IZQUIERDA / LEFT HEADBOARD
03
LATERAL BOX/ LATERAL CAJA/
01
10
BOX SIDE
04
DIVISÓRIA BOX/ DIVISIÓN CAJA/ BOX
DIVISION
05
05
BARRA CAMA/ BARRA CAMA/
BED BEAM
03
06
COSTA BOX/ FONDO CAJA/
BOX BACK
07
FRENTE BOX/ CAJA DELANTERA/
FRONT BOX
08
TRAVESSA/ TRAVESANÕ/ CROSSPIECE
07
11
LATERAL ESQUERDA/ LATERAL
09
11
IZQUIERDA/ LEFT SIDE
10
LATERAL DIREITA/ LATERAL
DERECHO / RIGHT SIDE
11
COSTA/ FONDO/ BACK
12
SUPORTE DE LASTRO/ SOPORTE
DE LASTRE/ BALLAST SUPPORT
13
LASTRO/ LASTRE/ BALLAST
FERRAMENTAS NECESSÁRIAS:
HERRAMIENTAS NECESARIAS:
NECESSARY TOOLS:
INSTRUÇÕES DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY`S INSTRUCTIONS
www.artinmoveis.com.br
DIMENSÃO/DIM/DIM
CH900/ CH1400
932X100X15
1412X100X15
932X100X15
1412X100X15
805X302X15
1165X302X15
790X302X15
1150X302X15
1890X100X15
1922X302X15
1890X302X15
620X42X15
402X176X15
402X176X15
789X309X3
1149X309X3
900X37X22
900X50X10
RUA: JONI JOSÉ BOZZETO, 300 BAIRRO TAMANDARÉ
GARIBALDI / RS/ CEP 95720-000/ FONE/FAX:54 34647071
DESCRIÇÃO
REF
A
CAVILHA/ CLAVIJA/
QTD
WOOD DOWEL 6x30MM
B
01
PARAFUSO/ TORNILLO/ SCREW 4,5x50 CC
C
01
PARAFUSO/ TORNILLO/ SCREW 3,5x40 CC
D
02
PORCA / TUERCA / NUT M8
E
02
PARAFUSO/ TORNILLO/ SCREW M8X45
F
ADESIVO TAPAFURO /
02
ADHESIVO/ STICKER 15MM
G
ARRUELA / ARANDELA / FERRULE
01
( M8X1MM )
H
01
COLA / PEGAMENTO / GLUE
I
PREGO/ CLAVO/ NAIL 12X12
09-15
J
PREGO/ CLAVO/ NAIL 10X10
01
K
SAPATA DESLIZADORA/ ZAPATO/ SHOE
01
L
06
PESO MÁXIMO SUPORTADO PELO PRODUTO
05
PESO MÁXIMO SOPORTADO POR EL PRODUCTO
MAXIMUM WEIGHT TOLERATED BY THE PRODUCT
12-20
CH900
100 KG
CH1400
200 KG
QTD
24
10
22
02
02
23
04
01
60
16
16
01
