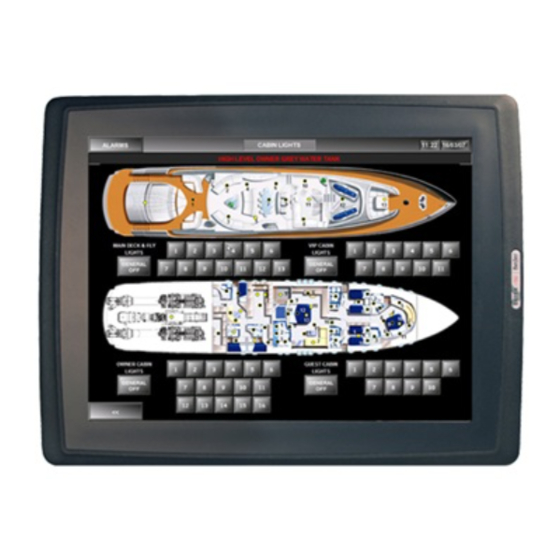

Manuales relacionados para Beijer Electronics EXTER T150
Resumen de contenidos para Beijer Electronics EXTER T150
- Página 1 EXTER™ T150 Manual de instalación Español MAES775C, 2008-05...
- Página 2 Lea el manual de instalación antes de instalar y utilizar este equipo. Sólo el personal cualificado puede instalar, utilizar o reparar este equipo. Beijer Electronics AB no se hace responsable de los equipos modificados, alterados o renovados.
- Página 3 4.2.3 Autoflex EB ..................... 17 5 Dibujos del panel de operador ............19 5.1 Puertos de comunicaciones.............. 19 5.2 Esquema de EXTER T150 ............. 20 6 Sugerencias adicionales de instalación..........21 6.1 Puesta a tierra del panel de operador ..........21 6.2 Conexión Ethernet en el panel ............
- Página 4 Índice Beijer Electronics, MAES775C...
- Página 5 – Nunca permita que en las aberturas del panel del operador se introduzcan líquidos, limaduras metálicas o restos de cable. Se puede producir un incendio o una descarga eléctrica. Beijer Electronics, MAES775C...
- Página 6 – Limpie la pantalla y la cubierta frontal circundante con un paño suave y detergente suave. – Sustituir la batería incorrectamente puede producir una explosión. Utilice sólo las baterías recomendadas por el proveedor. Beijer Electronics, MAES775C...
- Página 7 – El panel del operario o sus piezas se deben reciclar según la normativa local. – Los siguientes componentes contienen sustancias que pueden ser peligrosas para la salud y el medio ambiente: batería de litio, condensador electrolítico y pantalla. Beijer Electronics, MAES775C...
- Página 8 Precauciones de seguridad Beijer Electronics, MAES775C...
- Página 9 Si se tira o se deja caer, se puede dañar. 2. Coloque la sección de panel donde se vaya a situar el panel del operador, dibuje los laterales exteriores de los orificios y corte según las marcas. Beijer Electronics, MAES775C...
- Página 10 - Asegúrese de que la tensión y la polaridad de la fuente de alimentación es correcta. Power Controlador RS422/RS485 24Vc.c. 24Vc.c. RS232 Ethernet 5. Retire con cuidado la película laminada de encima de la pantalla del panel del operador para evitar la electricidad estática que podría dañar el panel. Beijer Electronics, MAES775C...
- Página 11 – Los cables, los equipos periféricos y accesorios deben ser adecuados para la aplicación y su entorno. Para obtener más detalles o recomendaciones, consulte al proveedor. Precaución: Al utilizar una tarjeta Compact Flash, no la extraiga cuando esté iluminado el indicador de ocupado. Beijer Electronics, MAES775C...
- Página 12 Instalación Beijer Electronics, MAES775C...
- Página 13 Datos técnicos Datos técnicos Parámetro EXTER T150 Panel frontal, anchura 398 x 304 x 6 mm x altura x profundidad Profundidad de 60 mm (160 mm incluido el margen de seguridad) montaje Junta de panel frontal IP 66 Junta de panel trasero IP 20 Material del teclado/ Pantalla táctil: poliéster sobre cristal, 1 millón de...
- Página 14 Datos técnicos Parámetro EXTER T150 Homologaciones UL, UL 1604 clase I, div. 2 / UL 508 / UL 50 4x sólo para uso en cUL (cuando está interiores marcado en el producto o el embalaje) Sí NEMA 4x sólo para uso en interior * Consulte la sección...
- Página 15 Ácido acético, conc. Metiletilcetona Tolueno Acetona Ácido nítrico 30% Tricloretileno Amoniaco 5% Fenol Xileno Amoníaco, conc. Hidróxido de sodio 5% gasolina sin plomo de 97 octanos Acetato de etilo Hidróxido de sodio 30% gasolina con plomo de 98 octanos Beijer Electronics, MAES775C...
- Página 16 Sosa cáustica concentrada Cloruro de metileno Uso en exterior Al igual que todas las películas de poliéster, Autotex F157/F207 no es adecuado para su uso en condiciones de exposición a largo plazo a la luz solar directa. Beijer Electronics, MAES775C...
- Página 17 4.2.3 Autoflex EB Se recomienda utilizar la película de protección para pantallas táctiles Autoflex EB, que se puede solicitar al proveedor Beijer Electronics. Resistencia a los disolventes Autoflex EB es resistente a las mismas sustancias químicas que Autotex F157 o F207, atendiendo a la sección Autotex F157/F207.
- Página 18 Resistencia a sustancias químicas Beijer Electronics, MAES775C...
- Página 19 Dibujos del panel de operador Dibujos del panel de operador 5.1 Puertos de comunicaciones RS-232 RS-422 RS-485 RS-422/485 Ethernet Dibujo nº S-5005, fecha 2004-10-27 Beijer Electronics, MAES775C...
- Página 20 Dibujos del panel de operador 5.2 Esquema de EXTER T150 (unit: mm) Dibujo nº S-5141, fecha 2004-10-26 Beijer Electronics, MAES775C...
- Página 21 área transversal. Incluso todavía mejor es un conductor de hilos trenzados de idéntica área transversal. Lo óptimo es una trenza de puesta a tierra corta y gruesa. Beijer Electronics, MAES775C...
- Página 22 Ethernet no apantallado. 5. El apantallado puede ponerse a tierra a través de un condensador de plástico del 0,1 uF/250 V. De este modo, los transitorios de alta frecuencia quedarán conectados a tierra. Beijer Electronics, MAES775C...
- Página 23 6.3 Para conseguir una mejor protección de compatibilidad electromagnética – En primera instancia, utilice fundamentalmente el cableado original de Beijer Electronics. – Para las comunicaciones RS232 utilice cables apantallados. – Para las comunicaciones RS422 y RS485, utilice cables de par trenzado y apantallados.
