Modelos:
RENX2260I
RENX2280I
RENX2305I
Antes de instalar y operar su NEVERA, verificar la conformidad de los suministros de energía eléctrica. Para un correcto
funcionamiento de este artefacto favor leer detenidamente las Instrucciones, de ello depende la vigencia de la Garantía.
Manual de
Instrucciones
NEVERAS
NO FROST
1
Publicidad
Manuales relacionados para Enxuta RENX2260I
Resumen de contenidos para Enxuta RENX2260I
- Página 1 Instrucciones NEVERAS NO FROST Modelos: RENX2260I RENX2280I RENX2305I Antes de instalar y operar su NEVERA, verificar la conformidad de los suministros de energía eléctrica. Para un correcto funcionamiento de este artefacto favor leer detenidamente las Instrucciones, de ello depende la vigencia de la Garantía.
- Página 2 Contenido INFORMACIÓN GENERAL DEL PRODUCTO GLOSARIO PRECAUCIONES Y RECOMENDACIONES TRANSPORTE MANUAL INSTALACIÓN CONEXIÓN ELÉCTRICA DESCRIPCIÓN DEL PRODUCTO Y SUS PARTES PARTES DEL REFRIGERADOR PARTES DEL DISPENSADOR DE AGUA PARTES DEL FABRICADOR DE HIELO (BIO ICE) DESCRIPCIÓN DE ALGUNAS PARTES OPERACIÓN Y FUNCIONAMIENTO FUNCIONAMIENTO OPERACIÓN SEGÚN DISPOSITIVO DE CONTROL CARACTERÍSTICAS ESPECIALES...
- Página 3 INFORMACIÓN GENERAL DEL PRODUCTO El producto que acaba de adquirir es un refrigerador doméstico sin escarcha que opera con un sistema por compresión de vapor; cuenta con un compartimiento diseñado para con- servar alimentos congelados o congelar alimentos según la referencia, y un compartimiento para la conservación de alimentos no congelados.
- Página 4 Refrigerador tipo “T”: Refrigerador diseñado para trabajar en ambientes tropicales con tem- peraturas entre +16°C y +43°C. Refrigerador tipo “ST”: Refrigerador diseñado para trabajar en ambientes subtropicales con temperaturas entre +16°C y +38°C. Sistema sin escarcha: En los sistemas sin escarcha (No frost), la escarcha se forma direc- tamente sobre el evaporador, la cual es retirada por un sistema de deshielo automático.
- Página 5 „ Para la bandeja de enfriamiento tenga en cuenta que bebidas que tienen puntos de con- gelación dentro del rango de temperatura entre 0°C y -3°C como: la leche, el agua, be- bidas gaseosas, productos lácteos pueden presentar congelamiento si permanecen por mucho tiempo en esta bandeja.
- Página 6 „ En caso de una suspensión prolongada de energía o daño del artefacto, se recomienda consumir todo el producto que se tenga congelado, o almacenarlo en otro congelador que se encuentre en funcionamiento. „ Los circuitos recargados con varios productos y que además estén construidos con alambre de calibre menor a Nº...
- Página 7 „ El piso que va a soportar el refrigerador deberá ser lo suficientemente firme y plano que garantice un buen apoyo y permita ajustar los niveladores para que el refrigerador quede estable. Medida en cm Pared Referencia Altura 10 cm. RENX2260I 79 63 RENX2280I 79 63 RENX2305I 79 63 X=Profundidad Y=Ancho Tabla 1...
- Página 8 2° Figura 6 CONEXIÓN ELÉCTRICA Para asegurar un buen funcionamiento del sistema eléctrico de su refrigerador verifique que se cumplan las siguientes condiciones: Para refrigeradores que operan a 115 VAC (Ver placa de especificaciones en el producto adquirido). „ Voltaje nominal 115 VAC. Frecuencia 60 Hz. „...

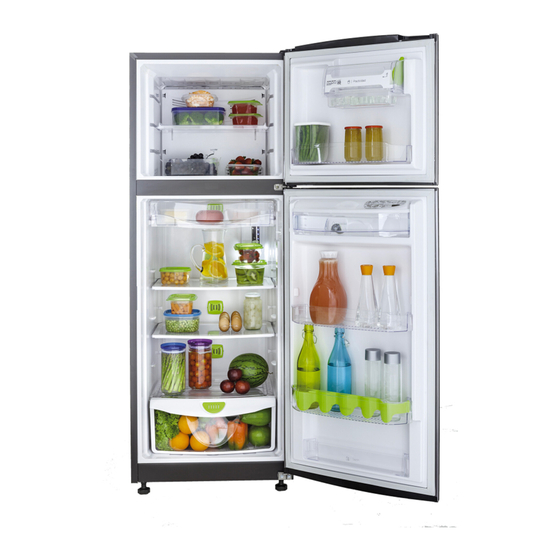

- Página 9 DESCRIPCIÓN DEL PRODUCTO Y SUS PARTES NOTA: Las imágenes contenidas en este manual pueden ser diferentes al producto original y su único objetivo es ayudar a mejorar la comprensión del contenido escrito del mismo. PARTES DEL REFRIGERADOR Figura 8 Figura 9 Figura 10...
- Página 10 Cierre magnético puerta superior Contrapuerta puerta superior Interruptor iluminación compartimiento superior Anaquel mediano puerta superior Separador metálico Bandeja de enfriamiento 1 (No aplica para RENX2260I) Portabotellas plástico Entrepaño compartimiento inferior Tapa bandeja de vegetales Separador bandeja vegetales Bandeja de vegetales...
- Página 11 Dimensiones Generales Dimensiones por Modelo RENX2260I RENX2280I RENX2305I (Sin Empaque) Alto (cm) Ancho (cm) Profundidad (cm) Peso (kg) 47,6 51,28 53,32 Tabla 2 PARTES DEL DISPENSADOR DE AGUA Tanque dispensador Tapa base dispensadora Válvula Tapa tanque Base dispensador Rejilla Base rejilla...
- Página 12 Bandeja de enfriamiento Ubicada en el conservador. Sirve para enfriar rápi- Derecha damente bebidas y carnes (Ver figura 14). (No aplica para la ref.RENX2260I). Izquierda Bandeja de vegetales Accione hacia la derecha para tener mayor humedad y Espacio destinado para el almacenamiento de fru- la izquierda para tener menor humedad.
- Página 13 OPERACIÓN Y FUNCIONAMIENTO Modelo A FUNCIONAMIENTO El dispositivo de control de temperatura de su refrigerador varía según el modelo que usted adquirió. De acuerdo a su elección puede encontrar el siguiente modelo: El siguiente cuadro le ayudará a definir la posición adecuada al control de temperatura al interior de su refrigerador pero esta finalmente dependerá...
- Página 14 Posición 4 Posición 1 Posición 5 Botón de selección (todas las luces de nivel de temperatura encendidas) Figura 18 LED 1 LED 2 LED 3 LED 4 Todos los LED Posición 1 Posición 2 Posición 3 Posición 4 Posición 5 Tabla 4 „...
- Página 15 Botón de selección de nivel de temperatura: Secuencia LED: Presionar por (5s/2s Activación modo dependiendo del “Congelamiento rápido" modelo) para activar y desactivar función Figura 19 NOTA: Cuando desactive manualmente la función “congelamiento rápido”, verifique la po- sición de temperatura en el panel de control. Es necesario seleccionar la temperatura ade- cuada para el correcto funcionamiento de su refrigerador.
- Página 16 „ Cierre la tapa que cubre la abertura que se utiliza para el abastecimiento del tanque después de llenar (Figura 24). „ Para utilizar el dispensador haga presión hacia adentro con el vaso sobre la válvula. Después delenar la cantidad de agua requerida mantenga el vaso por 2 segundos más sin presionar para evitar goteos (Figura 25).
- Página 17 „ El tiempo de fabricación de hielo depende de la tempe- ratura ambiente, condiciones de carga de alimentos en el refrigerador y aperturas de puerta del compartimiento superior. En el caso de requerir hielo rápidamente colo- que la posición del control de temperatura según modelo (tabla 3) en la posición máxima de funcionamiento y des- pués de haber fabricado el hielo colóquela nuevamente en su posición habitual.
- Página 18 PRECAUCIÓN „ La capacidad máxima de la bandeja que almacena el hielo es tres cubetas, si se excede esta capacidad se pueden presentar problemas para extraerla. „ Cuando cargue el congelador con alimentos no congelados, es normal que aumente el tiempo de fabricación de hielo, ya que debe congelarse una carga mayor.
- Página 19 LIMPIEZA Mantenga siempre limpio su refrigerador IMPORTANTE „ Desconecte el refrigerador de la red de suministro de energía antes de efectuar cual- quier tipo de limpieza. „ Si su refrigerador no va a ser utilizado por un tiempo prolonga- do, tome las siguientes precauciones: ƒ...
- Página 20 Bandeja recolectora Figura 39 Figura 40 Figura 41 Figura 42 PRECAUCIÓN Al realizar este procedimiento tenga cuidado con los bordes de la parte inferior del con- densador Limpieza e instrucciones para retirar, instalar y llenar el tanque dispensador de agua „...
- Página 21 IMPORTANTE Luego de haber hecho la limpieza del dispensador de agua instale las piezas en el mismo orden que se quitaron y tenga en cuenta las indicaciones de uso del dispensador de agua. (Ver página 18 y 19, figura 21 a la 25). Limpieza del fabricador de hielo (Bio Ice) „...
- Página 22 SOLUCIONES ANTES DE LLAMAR AL SERVICIO TÉCNICO SITUACIÓN POSIBLE CAUSA SOLUCIÓN • Gire la perilla en sentido horario para incrementar la temperaura del compartidor superior la perilla del • Si a los días de haber realizado el paso MUCHO FRÍO EN EL control manual de COMPARTIMIENTO temperatura está...
- Página 23 SITUACIÓN POSIBLE CAUSA SOLUCIÓN • Conecte el refrigerador y que el control termostato o electrónico (según aplique) este EL REFRIGERADOR Está NO FUNCIONA desconectado encendido. Si su refrigerador no enciende solicite servicio especializado • Hay un nivel de ruido que es permisible para el producto según el diseño del Componentes fabricante (en este caso 49 db).
- Página 24 Gracias por preferir nuestros productos. Para satisfacer las necesidades de nuestros clientes, en Gelbring S.A., empresa importadora y representante de las marcas Enxuta, Philco, Queen y Xenon, buscamos generar con abilidad y respaldo seleccionando los mejores diseños y la mejor calidad en nuestros productos, atendiendo la relación entre calidad y precio.
- Página 25 10/09/2018 REVISIÓN: 00 MANUAL USUAR ENXUTA...
