FUXION SPORTS HW402 Manual De Usuario

PARA PECHO Y PIERNA
CONSERVE ESTE MANUAL DE USUARIO PARA REFERENCIAS FUTURAS
Especificaciones técnicas
Instrucciones de seguridad

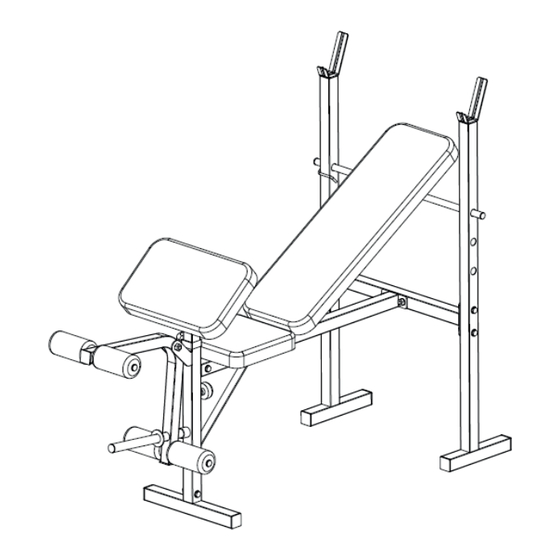

Diagrama
Lista de partes
Instrucciones de armado
Póliza de garantía
• Beneficios: Mejora condición física, fortalece pecho y piernas
• Peso máximo del usuario: 100 kg
• Materiales: Acero, poliuretano (PU), espuma, tablero de fibra de densidad media, polipropileno (PP).
• Medidas del equipo ensamblado: 117 cm x 60 cm x 130 cm
• Peso neto: 17.2 kg
ADVERTENCIA DE SALUD
• Antes de comenzar cualquier ejercicio o programa de acondicionamiento, usted debería consultar
a su médico para verificar si requiere un examen médico completo. Esto es especialmente importante
si usted tiene un estilo de vida sedentario, sufre alguna enfermedad o está embarazada.
• Si al momento de ejercitarse experimenta mareo, sensación de desmayo o dolor, detenga el ejercicio
inmediatamente y consulte a su médico.
• Para evitar dolor y lesiones, comience cada rutina de ejercicios con estiramientos y calentamiento,
y termine cada sesión con estiramientos y enfriamiento.
INSTALACIÓN
Fuxion Sports recomienda que todo el equipo:
• Se instale o resguarde en una superficie sólida y nivelada para estabilizar el equipo y eliminar riesgo
de movimientos no deseados o caídas durante el entrenamiento.
• Se instale dentro de su hogar lejos de la humedad y el polvo. El equipo no está diseñado para
usarse en el exterior.
• Se instale en un lugar con suficiente ventilación para asegurar un funcionamiento óptimo.
• Se instale en un lugar con suficiente espacio alrededor del equipo, de modo que todos los ejercicios
puedan completarse con seguridad. Se recomienda que haya al menos un metro de espacio alrededor
del equipo y del lugar de acceso al equipo.
USO ADECUADO
• No use el equipo de forma distinta a la diseñada o prevista por el fabricante. Es imprescindible que
el equipo Fuxion Sports se utilice correctamente para evitar lesiones.
• Pueden producirse lesiones si se realiza un ejercicio inadecuado o excesivo.
• El equipo Fuxion Sports sólo debe ser utilizado por una persona a la vez.
• Tenga cuidado de mantener el equilibrio mientras use, arme, desmonte o instale su equipo Fuxion
Sports para evitar lesiones.
• Las reparaciones distintas a las indicadas en este manual deben ser realizadas únicamente por un
representante del servicio técnico autorizado.
CONTROL DE ACCESO
• Fuxion Sports recomienda que todo el equipo deportivo se use en una zona supervisada. Se
recomienda que el equipo se ubique en una zona con control de acceso. El control es
responsabilidad del usuario.
• Mantenga a los niños lejos del equipo.
• Los padres o tutores deben supervisar a los niños si el equipo se usa en presencia de niños.
INSPECCIÓN
• No use ni permita que se use el equipo si está dañado, gastado o tiene partes dañadas o rotas.
Sólo use partes de reemplazo que autorice Fuxion Sports.
• Asegúrese de que todas las tuercas y pernos estén firmemente ajustados antes de cada uso.
• Conserve las etiquetas y placas de identificación. No remueva las etiquetas por ningún motivo.
Contienen información importante.
• Mantenimiento del equipo: el mantenimiento preventivo es clave para asegurar el correcto
funcionamiento de su equipo Fuxion Sports.
• Antes de cada uso, examine todos los accesorios aprobados para usar con el equipo Fuxion Sports
para verificar si están dañados o gastados.
• En caso de que su equipo Fuxion Sports aparezca dañado o gastado, no intente reparar el equipo.
• Por favor contacte al departamento de servicio para programar una reparación.
ADVERTENCIAS DE USO
• Es responsabilidad del usuario capacitar a todos los usuarios adicionales sobre la operación correcta
y procedimientos del equipo Fuxion Sports.
• Mantenga a los niños alejados de las partes móviles. Los padres o tutores deben supervisar a los
niños si el equipo se usa en presencia de niños.
• No use ropa muy holgada ni joyería al ejercitarse en el equipo. También se recomienda que los
usuarios recojan el pelo largo para evitar contacto con las partes móviles.
• Asegúrese de que cualquier persona que no use el equipo no se acerque al usuario, los accesorios
ni las partes móviles del equipo cuando esté en operación.
LIMITACIONES DE PESO
Esta Banca de pesas para pecho y pierna Fuxion Sports es apta para personas de hasta
100 kg de peso.
NO. DE
DESCRIPCIÓN
PIEZA
1 Barra vertical trasera
2 Barra de conexión
3 Barra principal
4 Varilla ajustable de respaldo
5 Barra vertical delantera
6 Placa de soporte
7 Barra del cojín de respaldo
8 Barra de soporte para piernas
9 Columna vertical
10 Cojín de respaldo
11 Cojín del asiento
NO. DE
DESCRIPCIÓN
PIEZA
12 Cojín para piernas
13 Tubo para tubo de espuma
14 Tubo de espuma
15 Seguro
16 Botón de ajuste
17 Tornillo M10 x 55 mm
18 Tornillo M10 x 60 mm
19 Tornillo M10 x 125 mm
20 Tornillo M8 x 20 mm
21 Tornillo M8 x 40 mm
22 Arandela M10 mm
23 Arandela M8 mm
24 Tuerca
25 Varilla delantera inferior
PASO 1
• Una la barra de conexión (2) a la barra vertical trasera (1) usando 4 tornillos M10 x 55 mm (17),
8 arandelas de 10 mm (22) y 4 tuercas (24).
PASO 2
• Deslice la varilla ajustable del respaldo (4) sobre la barra vertical trasera (1).
• A continuación, conecte la barra principal (3) a la barra de conexión (2) utilizando 2 tornillos de
M10 x 55 mm (17), 4 arandelas M10 mm (22) y 2 tuercas (24).
• Después, fije la barra vertical delantera (5) a la barra delantera inferior (25) usando 1 tornillo de
55 mm (17), 2 arandelas M10 mm (22) y 1 tuerca (24).
• Fije la barra vertical delantera (5) a la barra principal (3) utilizando 1 tornillo de M10 x 55 mm (17),
2 arandelas M10 mm (22) y 1 tuerca (24).
• Fije la barra principal (3) a la barra vertical delantera (5) con la placa de soporte (6) utilizando 2
tornillos M8 x 20 mm (20) y 2 arandelas M8 mm (23).
• Luego, fije la barra de soporte de piernas (8) a la barra vertical delantera (5) con 1 tornillo M10 x 60
mm (18), 2 arandelas de 10 mm (22) y 1 tuerca (24).
• Conecte el tubo de espuma (13) a la barra de soporte para piernas (8), luego coloque el tubo
de espuma (14).
PASO 3
• Conecte las 2 barras del cojín de respaldo (7) a la barra principal (3) usando un tornillo M10 x 125
mm (19), 2 arandelas M10 mm (22) y 1 tuerca (24).
• Fije el cojín de respaldo (10) a las dos barras del cojín de respaldo (7) usando 4 tornillos M8 x 40
mm (21) y 4 arandelas M8 mm (23).
• A continuación, fije el cojín del asiento (11) a la barra principal (3) usando 4 tornillos M8 x 20 mm
(20) y 4 arandelas M8 mm (23).
• Finalmente, conecte el montante de la columna vertical (9) al cojín para piernas (12) usando 2
tornillos M8 x 20 mm (20) y 2 arandelas de M8 mm (23) y colóquelo en el montante delantero (5).
Por favor escanee el siguiente código QR para conocer la garantía de su producto Fuxion Sports.
Hecho en China
Importado por:
E&E ANSWER MÉXICO, S.A. DE C. V .
RFC: EAM170127IL4
José Luis Lagrange 103, Piso 12, Colonia Polanco I Sección,
Alcaldía Miguel Hidalgo, C.P. 11510, Ciudad de México, México
Comercializado por:
PRODUCTOS DESTACADOS, S.A. DE C. V .
RFC: VAC210310272
José Luis Lagrange 103, Piso 12, Colonia Polanco I Sección,
Alcaldía Miguel Hidalgo, C.P. 11510, Ciudad de México, México
BANCO DE PESAS
MANUAL DE USUARIO
MODELO HW 402
CO NT E N ID O
ESPECIFICACIONES TÉCNICAS
INSTRUCCIONES DE SEGURIDAD
DIAGRAMA
LISTA DE PARTES
INSTRUCCIONES DE ARMADO
PÓLIZA DE GARANTÍA
3
4
5
PIEZA
6
PIEZA
7
8
9
10
p. 3
p. 3
p. 5
p. 6
p. 8
p. 10
CANTIDAD
2
1
1
1
1
1
2
1
1
1
1
CANTIDAD
1
1
4
1
1
8
2
1
8
4
20
12
10
1
