CONFIGURACIÓN OPCIONAL DE LA FUENTE DE ALIMENTACIÓN:
1. Fuente de alimentación con búfer PSBS 27,6V/módulo de relé MPSBS/2x7Ah
- PSBS 2024B + MPSBS + 2x7Ah
2. Fuente de alimentación con búfer PSBS 27,6V/4x0,5A/2x7Ah
- PSBS 2024B + LB4 4x0,5A (AWZ574, AWZ576) + 2x7Ah
3. Fuente de alimentación con búfer PSBS 27,6V/5V÷18V/2A÷1,3A/2x7Ah
- PSBS 2024B + DCDC20 (5V÷18V/2A÷1,3A) + 2x7Ah
1.2 Diagrama de flujo (fig.1).
PSBS2024B
(Visualización accesible en la página web www.pulsar.pl)

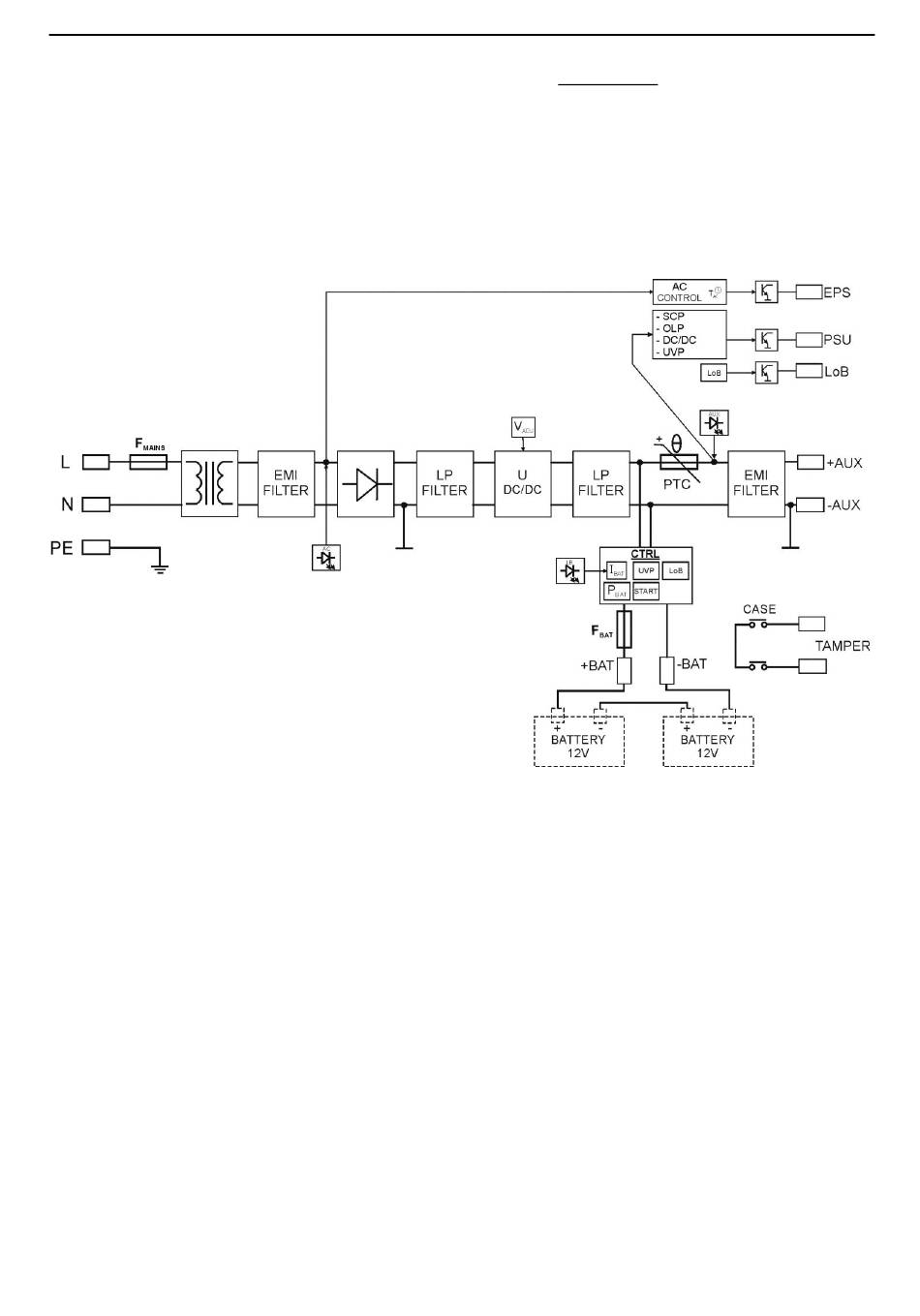

Fig.1. Diagrama de flujo de la fuente de alimentación.
