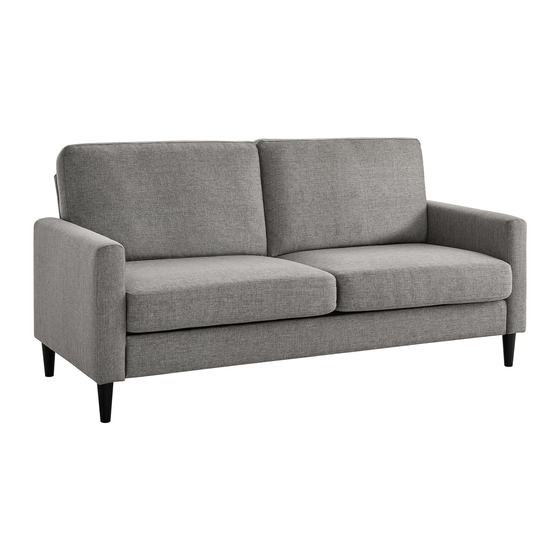

SOFA
Model Number:
UPC Code:
Color:
0-65857-20360-8
DL059-SF
Black
Congratulations on your latest furniture purchase! Dorel Living furniture has been developed with quality,
convenience and style in mind. We trust it will provide you with many years of exceptional comfort and
service.
Before beginning assembly, we encourage you to familiarize yourself with your new furniture piece by taking
a few minutes to go through this booklet. It contains important information on our warranty and care tips to
keep your furniture looking as good as new.
For more great furniture ideas, check out our website at
www.dorelliving.com
You can also keep up to date on all the latest trends by liking our
Facebook page
and
Instagram page.
Date of Purchase: _____ / _____ / _____
Lot Number:
(Located on carton)
Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel Asia. CONTACT OUR
CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING PRODUCT TO THE RETAILER.
Our agents are available Monday to Friday 8am to 5pm (EST) to take your call and answer any questions. For faster
service, always have the model number ready when contacting us.
toll free #: 1-800-295-1980
You can also reach us by email or by visiting our website and clicking on the Support tab:
das@dorel.com
www.dorelliving.com
NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE
READ AND KEEP FOR FUTURE REFERENCE.
