Esquema de Conexiones

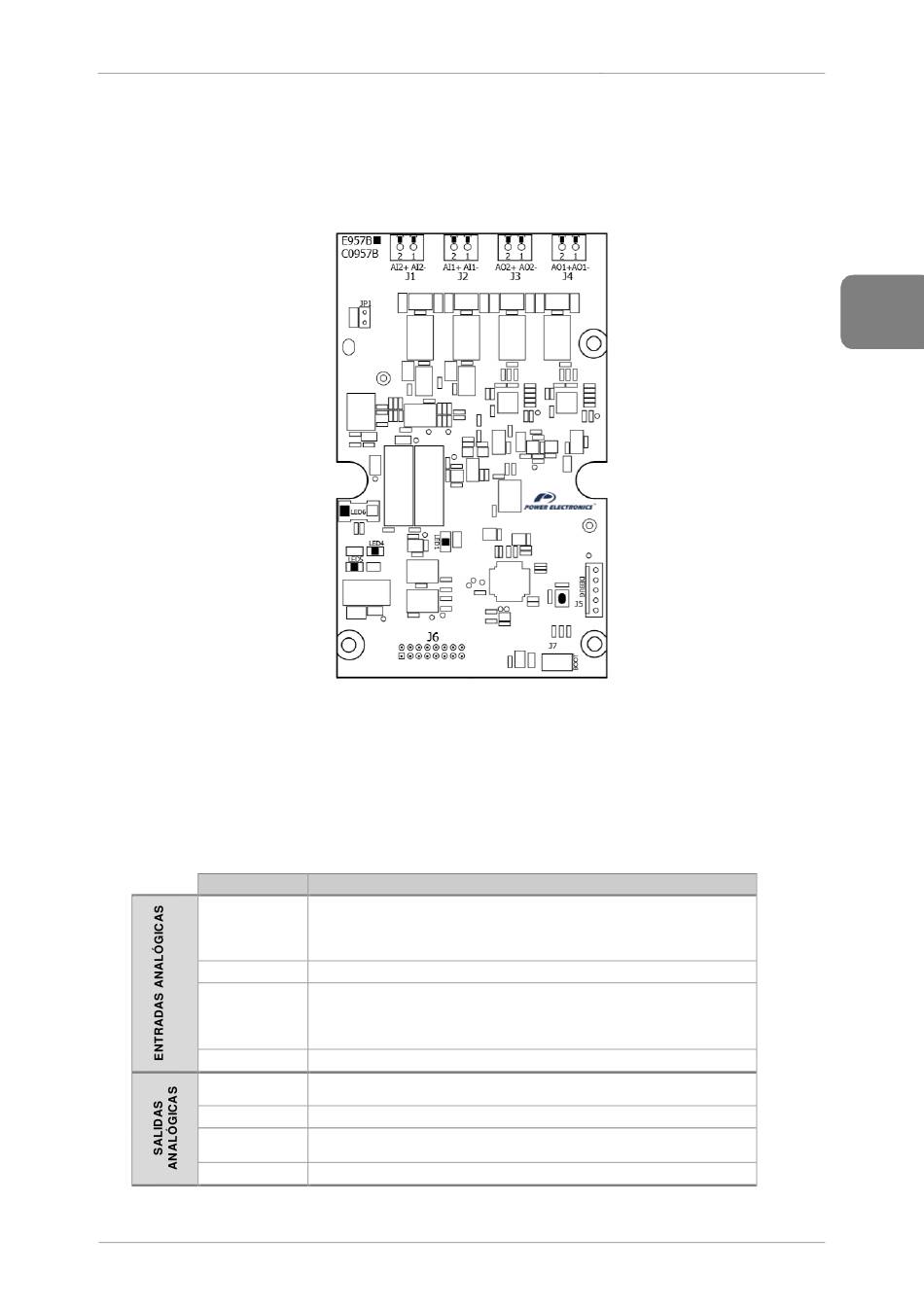

En la siguiente figura se muestra una distribución detallada de los componentes de la tarjeta de entradas
y salidas opcional.
En la serigrafía actual las entradas analógicas 4 y 5 aparecen como AI1, AI2 y las salidas analógicas 3
y 4 aparecen como A01, AO2 tal y como se aprecia en la figura anterior.
En la siguiente tabla se muestran las señales de conexión de tarjetas analógicas en función de la tensión
de alimentación y del tipo de salida.
En el caso en que se añada una segunda tarjeta se habilitarán las entradas analógicas 6 y 7 y las salidas
5 y 6.
SEÑAL
AI2+ (Input 5)
AI2- (Input 5)
AI1+-(Input 4)
AI1- (Input 4)
AO2+(Output 4)
AO2-(Output 4)
AO1+(Output 3)
AO1-(Output 3)
DESCRIPCIÓN
Entrada Analógica 2 programable en tensión, corriente (V o mA). Configurable para 0
– 20mA, 4 – 20mA, 0 – 10Vdc, ±10Vdc .
El valor de la resistencia de entrada en modo tensión es Ri=20kΩ. El valor de la
resistencia de entrada en modo corriente es Ri=250Ω.
Común de la Entrada Analógica 2.
Entrada Analógica 1 programable en tensión, corriente (V o mA). Configurable para 0
– 20mA, 4 – 20mA, 0 – 10Vdc, ±10Vdc.
El valor de la resistencia de entrada en modo tensión es Ri=20kΩ. El valor de la
resistencia de entrada en modo corriente es Ri=250Ω.
Común de la Entrada Analógica 2.
Salida Analógica 2 (Analogue Output 2) programable en tensión, corriente (V o mA).
Configurable para ±10VDC, 0-20mA (rangos seleccionables)
Común de la Salida Analógica 2.
Salida Analógica 1 (Analogue Output 1) programable en tensión, corriente (V o mA).
Configurable para ±10VDC, 0-20mA (rangos seleccionables).
Común de la Salida Analógica 1.
[3] .
