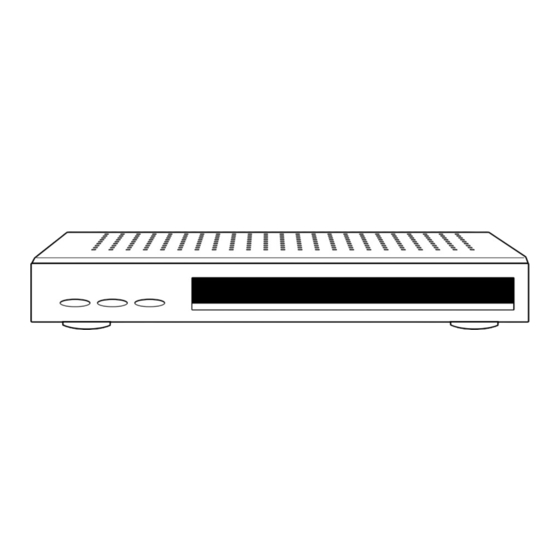

AXIL AD605 Manual De Instrucciones

Receptor digital satélite

Publicidad

Enlaces rápidos

ESPAÑOL
RECEPTOR DIGITAL SATÉLITE
MANUAL DE INSTRUCCIONES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para AXIL AD605

  • Página 1 ESPAÑOL RECEPTOR DIGITAL SATÉLITE MANUAL DE INSTRUCCIONES...
  • Página 2: Tabla De Contenido

    CONTENIDOS 1 CARACTERISTICAS PRINCIPALES 2 CONTROLES Y PANELES 2.1 PANEL FRONTAL 2.2 PANEL POSTERIOR 2.3 UNIDAD DE CONTROL REMOTO 3 INSTALACIÓN 4 MENÚ DE INSTALACIÓN 4.1 MENÚ DE AJUSTES DE SATÉLITE 4.2 MENÚ DE EDICION DE TRANSPONDEDORES 4.3 BÚSQUEDA DE CANALES 4.4 POSICIONADOR DISEqC 4.5 AJUSTES DE FÁBRICA 5 MENÚ...
  • Página 3: Seguridad

    SEGURIDAD 1. Asegúrese de colocar el receptor en un lugar donde esté sufi cientemente ventilado. 2. No cubra, ni coloque el receptor cerca de fuentes de calor. 3. Utilice un paño suave humedecido para limpiar el exterior del receptor. 4. No repare los cables si el receptor está enchufado. 5.
  • Página 4: Panel Posterior

    2.3 PANEL POSTERIOR 7 10 1. SAT ANT IN: Se conecta el cable de antena de satélite. 2. SAT ANT OUT: Se conecta a otro receptor de satélite. 3. RS-232: Actualiza los programas y el software del receptor. 4. VCR: Conecta su VCR a este receptor mediante un euroconector. 5.
  • Página 5: Instalación

    3 INSTALACIÓN Ud. tiene que instalar y conectar los cables entre su Receptor y su antena TV, VCR. HIFI, etc... Vea un ejemplo en la fi gura. Una vez lo tenga todo instalado, localice el INTERRUPTOR PRINCIPAL y encienda el aparato ( posición ON ), seleccione asimismo el canal AV en su televisor. En este punto ud.
  • Página 6: Menú De Instalación

    4 MENÚ DE INSTALACIÓN Este menú consta de 5 sub-menús como se muestra a continuación: - Menú de ajustes de satélite - Menú de edición de Transpondedores ( TP ) - Menú de búsqueda de canales ( para el ajuste y orientación de la antena ) - Menú...
  • Página 7: Edición De Transponder

    7 . Búsqueda canal: Pulse el botón OK para desplazarse al menú de búsqueda de canal 8. Use las teclas de color del mando para añadir satélites, borrarlos, renombrarlos y salvarlos satellite name and save operate. 4.2 EDICIÓN DE TRANSPONDER Seleccione EDITAR TP y presione el botón OK.
  • Página 8: Posicionador Diseqc

    1. Satélite: Presióne OK. En la pantalla aparecerá el submenú “lista satélite” 2. TP número: Seleccione el número de transpondedor 3. Modifi car la Frecuencia del transpondedor o el Symbol Rate 4. Polarización: Seleccione Vertical o horizontal 5. SKEW: Para ajustar el ángulo de polarización (Skew) 6.
  • Página 9: Valores De Fabrica

    1. Satélite: Pulse OK para ver la lista de satélites y seleccionar el deseado 2. Selección de modo: Seleccionar el modo del motor (Step o Auto) 3. Paso motor: Seleccionar el modo de giri del motor/posicionador 4. Motor: Seleccionar el giro del motor (oeste/este o paro) 5.
  • Página 10: Organizar Todos Los Canales

    5.3 MEZCLA OSD: Seleccione el brillo de los gráfi cos (de 1 a 10) 5.4 PANTALLA RADIO: Seleccionar la pantalla del modo radio 5.5 TIPO TV: Seleccionar el tipo de televisor 5.6 MODO VIDEO: Si el euroconector de su televisor permite entradas de video RGB, seleccione RGB, Si no es así...
  • Página 11: Editar Parámetros De Canal

    6.5 EDITAR PARÁMETROS DE CANAL En este menú, podrá seleccionar los parámetros de canal (PID de video, de audio, PCR etc) 7 MENU DE CONTROL PATERNO Este menú consiste en los siguientes 4 submenús 7 .1 CONTROL DE CONTRASEÑA Esta función le permite bloquear un canal con una contraseña para evitar que los niños accedan a un determinado canal.
  • Página 12: Version Del Sistema

    7 .4 VERSION DEL SISTEMA Aparece la información de la versión del sistema 8 MENU DE JUEGOS Use las teclas del mando a distancia para manejar el juego 9 MENU CALENDARIO Aparece la información de calendario 10 PROGRAM GUIDE El receptor proporciona la función EPG para que Ud pueda obtener la guia de tele- visión y radio enviada por la emisora Con esta guía aparecerán el títulos e información general del programa actual y siguientes en diferentes canales.
  • Página 13: Receptor A Receptor

    4-Encienda la alimentación del receptor y la actualización empezará. Durante el proceso aparecerá en pantalla “sent DATA Z1/53, sent DATA Z2/532... ” y al fi nal un mensaje de fi nalización “update over” update is success” 5-Si la actualización falla, por favor revise la conexión o reinicie el programa EXE normally processing “...
  • Página 14: Digital Audio

    TV SCART Salida Video CVBS/75 Ancho de banda RGB 5MHz Función de conmutación 0v to 12V 0v –television broadcast reproduction 6v-16:9 aspect ratio image(AV Mode) 12V-4:3 aspect ratio image (AV Mode) Salida Audio “Left,Right/600 unbalanced Nivel 1.0V rms+2dB into 10k VCR Scart Salida Video CVBS/75 Omh unbalanced/5MHz...
  • Página 15: Puerto Serie

    PUERTO SERIE Conector 9-pin D-sub female Microprocesador Fujistu mainchip Frecuencia de Reloj 81MHz Memoria SD/RAM 8Mbyte Memoria Flash 1Mbyte PANEL FRONTAL Teclas 3Teclas Indicadores Encendido/Apagado Entrada de control remoto Receptor Infrarrojo Pantalla Frontal 4Dígitos (7Segmentos) PANEL TRASERO Conectores 1 Entrada LNB /1 salida Loop Through (tipo 2F) 2*euroconectores (TV/VCR) 2*Audio L/R (RCA)
  • Página 16: Solución De Problemas

    13 SOLUCION DE PROBLEMAS Problema Posibles causas Solución La pantalla en el El cable de red no está Comprobar si el cable de panel frontal no se conectado red está enchufado a la enciende toma de corriente No hay sonido o La unidad está...
