- Página 1 LCO304 Medidor manual de conductividad Instrucciones de servicio Números de catálogo europeo: Conexión UE: 663-0349 Versión: 1.0 Edición: 07.01.2019...
- Página 2 Personal cualificado.......................... 9 Descripción ............................ 10 Alcance de suministro......................... 10 Descripción del funcionamiento...................... 10 Vista general del producto....................... 11 El modelo LCO304 .......................... 11 Elementos indicadores ........................ 11 Elementos de mando.......................... 11 Bases para la medición........................ 13 Bases para la conductividad....................... 13 Medición de la conductividad......................
- Página 3 Índice 8.2.4 Ajuste de la entrada de medición ....................... 21 8.2.5 Configurar los parámetros del menú de ajuste................... 21 Mensajes de error y del sistema ..................... 24 Eliminación............................ 25 Datos técnicos .......................... 26 Servicio.............................. 28 12.1 Recursos de web .......................... 28 12.2 Distribuidores............................
- Página 4 1 | Dirección legal del fabricante LCO304 1 Dirección legal del fabricante VWR International bvba Researchpark Haasrode 2020 Geldenaaksebaan 464 B-3001 Leuven Teléfono: + 32 16 385011 http://be.vwr.com 4 / 30 B-H87.0.02.DB501-1.0...
- Página 5 VWR garantiza la ausencia de defectos de material y de fabricación en este producto durante dos (2) años desde su entrega. En caso de aparición de un defecto, VWR op- tará, según su propio criterio, por reparar o sustituir gratuitamente el producto o resti- tuir al cliente el precio de compra del mismo, siempre que sea devuelto durante el pla- zo de garantía.
- Página 6 2 | Acerca de esta documentación LCO304 2.5 Veracidad y exactitud del contenido Este documento ha sido comprobado con respecto a la veracidad y exactitud de su contenido y está sujeto a un proceso continuo de corrección y mantenimiento. Sin em- bargo, esto no permite excluir eventuales errores.
- Página 7 LCO304 Acerca de esta documentación | 2 AVISO Puede obtener información sobre la versión de software manteniendo pulsada la tecla de conexión durante más de 5 segundos al conectar el producto. En la indicación principal se muestra la serie y en la indicación secundaria la versión de software del producto.
- Página 8 3 | Seguridad LCO304 3 Seguridad 3.1 Explicación de los símbolos de seguridad PELIGRO El símbolo advierte de un peligro inminente, muerte, graves lesiones corporales o gra- ves daños materiales en caso de inobservancia. ATENCIÓN El símbolo advierte de posibles peligros o situaciones perjudiciales que, en caso de inobservancia, provocan daños en el equipo o en el medio ambiente.
- Página 9 LCO304 Seguridad | 3 ATENCIÓN ¡Comportamiento incorrecto! Si se debe suponer que el producto no se puede seguir utilizando sin peligro, este se debe poner fuera de servicio y marcar para evitar su nueva puesta en funcionamiento. La seguridad del usuario se puede ver perjudicada por el aparato si, por ejemplo, este muestra defectos visibles, ya no trabaja conforme a lo prescrito o ha sido almacenado de manera prolongada en condiciones inapropiadas.
- Página 10 4 | Descripción LCO304 4 Descripción 4.1 Alcance de suministro Después de abrir el embalaje, compruebe que su producto está completo. Debería encontrar los siguientes componentes: – Instrucciones resumidas – Medidor manual, listo para el uso, incl. pilas – Célula de medición para conductividad conectada de forma fija 4.2 Descripción del funcionamiento...

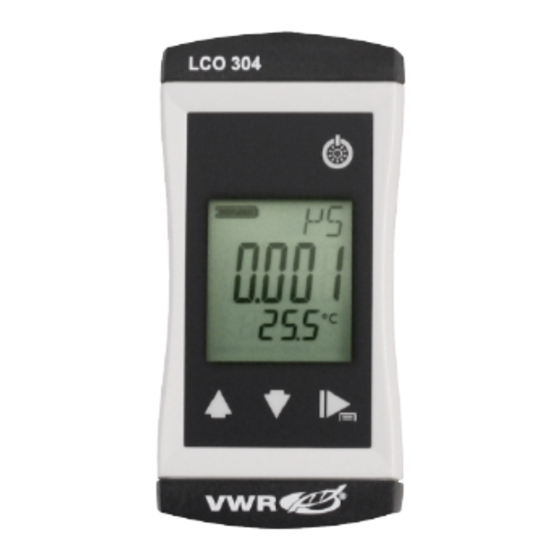

- Página 11 LCO304 Vista general del producto | 5 5 Vista general del producto 5.1 El modelo LCO304 Indicador LCD LCO304 LCO304 5.2 Elementos indicadores Pantalla Indicación de estado de Evaluación del estado de las pilas las pilas Indicación de las unidades Indicación de las unidades, en su caso con símbo- lo de inestabilidad, o del tipo de modo Mín/Máx/...
- Página 12 5 | Vista general del producto LCO304 Modificar el valor del parámetro seleccionado Presión prolongada Reposición del valor Mín/Máx al valor medido ac- tual Ambos a la vez Girar la indicación, indicación frontal Tecla de función Presión breve Congelar valor medido Volver a la indicación del valor medido...
- Página 13 LCO304 Bases para la medición | 6 6 Bases para la medición 6.1 Bases para la conductividad Conductividad γ La conductividad es la capacidad de un material de conducir corriente eléctrica. Tam- bién representa el valor recíproco de la resistencia específica. En cambio, la conducti- vidad es el valor recíproco de la resistencia medida R.
- Página 14 6 | Bases para la medición LCO304 Célula de medición de 2 polos Célula de medición de 4 polos Célula de medición de 2 polos de acero inoxidable para conductividades bajas de <100µS, p. ej., agua pura y ultrapura, agua de caldera, ósmosis y técnica de filtrado 6.4.2 Calibración / ajuste de la célula de medición...
- Página 15 LCO304 Bases para la medición | 6 Un coeficiente de temperatura se puede determinar, por ejemplo, midiendo una solu- ción con la compensación de temperatura desactivada a 2 temperaturas: T1 y T2. Fórmula = ((LF - LF ) * 100%) / ((T1 – T2) * LF = valor que se introduce en el menú...
- Página 16 7 | Mantenimiento LCO304 7 Mantenimiento 7.1 Indicaciones para el uso y el mantenimiento AVISO El producto y la célula de medición para conductividad se tienen que manejar con cui- dado y utilizar conforme a los datos técnicos. No se deben tirar ni exponer a golpes.
- Página 17 LCO304 Mantenimiento | 7 ATENCIÓN ¡Daños! Un estado de carga diferente de las pilas puede causar derrames y los consiguientes daños en el producto. – ¡Utilice únicamente pilas nuevas de alta calidad! – ¡No utilice pilas de diferentes tipos! – ¡Retire las pilas gastadas y entréguelas en los puntos de recogida previstos al...
- Página 18 8 | Manejo LCO304 8 Manejo 8.1 Puesta en marcha 8.1.1 Explicación Descripción Con el botón ON/OFF se enciende el producto; en su caso, este se necesitará configu- rar todavía. Ver Configuración [} P. 18]. Requisito – Se han insertado pilas con una carga suficiente en el producto.
- Página 19 LCO304 Manejo | 8 3. Con breves pulsaciones de la tecla de función puede navegar por los parámetros. Seleccione el parámetro que desea configurar. 4. Una vez que haya seleccionado el parámetro deseado, modifíquelo al valor dese- ado con los botones Subir y Bajar.
- Página 20 8 | Manejo LCO304 Coeficiente de compensación TL,N Coeficiente de compensación de temperatura en 0.300 .. 3.000 Temperatura de referencia para compensación de temperatura TREF Temperatura de referencia 25 °C o 77 °F 25 °( 20 °( Temperatura de referencia 20 °C o 68 °F Tiempo de desconexión...
- Página 21 LCO304 Manejo | 8 8.2.4 Ajuste de la entrada de medición Descripción Con la corrección del punto cero y la corrección del gradiente se puede ajustar la en- trada de temperatura. Al realizar un ajuste, se modifican los ajustes de fábrica precon- figurados.
- Página 22 8 | Manejo LCO304 T.OF Sin corrección del punto cero 0.00 Corrección del punto cero en °C o con °F -9,00 .. -5.00 .. 5.00 9,00 Corrección del gradiente de la temperatura T.SL Sin corrección del gradiente 0.00 Corrección del gradiente en % -5.00 ..
- Página 23 LCO304 Manejo | 8 AVISO Se consiguen los resultados más precisos regulando la temperatura de la solución de control a 25 °C. En caso de temperaturas diferentes se debe utilizar el valor de tabla de la temperatura correspondiente como valor nominal.
- Página 24 9 | Mensajes de error y del sistema LCO304 9 Mensajes de error y del sistema Pantalla Significado Posibles causas Corrección Conmutación del Célula de medición Esperar que finalice el pro- ---- rango o valor medi- defectuosa ceso de estabilización de la do inestable regulación...
- Página 25 LCO304 Eliminación | 10 10 Eliminación AVISO Este producto lleva el símbolo del «cubo de basura tachado». Esto significa que el producto no se debe eliminar con los desechos residuales. En lugar de esto, usted es responsable de desechar correctamente el producto al final de su vida útil, entregán- dolo a un establecimiento de eliminación de residuos autorizado que clasificará...
- Página 26 11 | Datos técnicos LCO304 11 Datos técnicos 26 / 30 B-H87.0.02.DB501-1.0...
- Página 27 LCO304 Datos técnicos | 11 Rango de medi- Conductividad 0,000 .. 2,000 µS/cm ción 0,00 .. 20,00 µS/cm 0,0 .. 100,0 µS/cm Resistencia específi- 10,0 .. 200,0 kΩ/cm 0,010 .. 2,000 MΩ/cm 0,01 .. 20,00 MΩ/cm Salinidad Temperatura -5,0 .. +105,0 °C (23,0 .. +221,0 °F) – las células de medición de conductividad se pueden utilizar brevemente hasta 100 °C y de...
- Página 28 En la página web de VWR en www.vwr.com podrá encontrar la siguiente información: – Todos los datos de contacto del Servicio técnico postventa – El catálogo online de VWR, así como información sobre accesorios y los corres- pondientes productos – Información más detallada sobre productos y ofertas especiales Contacto Si necesita información o asistencia técnica, póngase en contacto con su...
- Página 29 Pražská 442 CZ - 281 67 Stříbrná Skalice Irlanda / Irlanda del Norte España Tel.: +420 321 570 321 VWR International Ltd / VWR International VWR International Eurolab S.L. E-mail: info.cz@vwr.com (Northern Ireland) Ltd C/ Tecnología 5-17 Orion Business Campus...
- Página 30 12 | Servicio LCO304 Francia Países Bajos Gran Bretaña VWR International S.A.S. VWR International B.V. VWR International Ltd Le Périgares – Bâtiment B Postbus 8198 Customer Service Centre 201, rue Carnot 1005 AD Amsterdam Hunter Boulevard 94126 Fontenay-sous-Bois cedex Tel.: +31 020 4808 400 Magna Park Tel.: 0 825 02 30 30* (nacional)
