SEGNALI DI CONTROLLO (SOLO SBC 250 ADV PLUS)
Il caricabatterie è dotato di un connettore a vaschetta a 9 poli femmina (connettore DB9, vedi
Fig.4) sul quale sono riportati i segnali analogici utilizzabili per il monitoraggio ed il controllo dell'apparec-
chio.

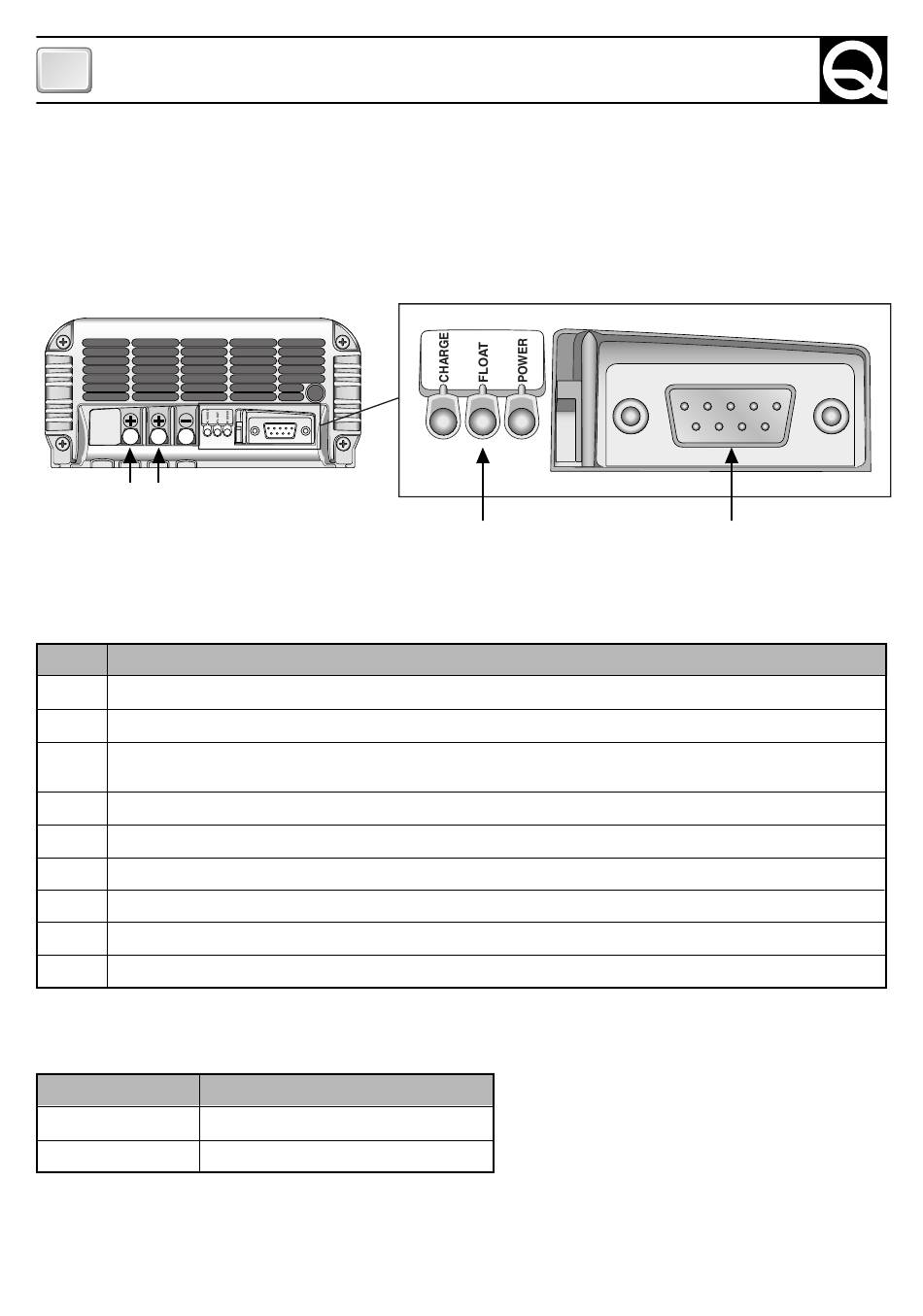

FIG. 4
SLAVE A MASTER
Di seguito si riporta la posizione e la descrizione dei segnali presenti sul connettore:
NUMERO DESCRIZIONE
1 Positivo uscita MASTER (650mA max). Prelevando 100mA l'errore è inferiore allo 0.7%.
2 Positivo uscita SLAVE A (650mA max). Prelevando 100mA l'errore è inferiore allo 0.7%.
Non collegato oppure, se presente, positivo uscita SLAVE B (650mA max).
3
Prelevando 100mA l'errore è inferiore allo 0.7%.
4
Stato semplificato del caricabatteria (20 mA max).
5
Positivo shunt corrente totale caricabatterie (10 mA max). Il rapporto di trasduzione è 100mV/100A.
6
GND segnale 1 (V master).
7
GND segnale 2 (V slave A).
8
GND segnale 3 (V slave B, se presente).
9
Negativo shunt corrente totale caricabatterie.
STATO SEMPLIFICATO CARICABATTERIE
COLLEGAMENTO PIN 4 STATO
ALTA IMPEDENZA SPENTO O PRESENZA DI PROBLEMI
+ V CARICA ACCESO E ASSENZA DI PROBLEMI
Un esempio di collegamento dei segnali di controllo è riportato in figura 3 b.
8
LED
PANNELLO DI CONTROLLO
5 4 3 2 1
9 8 7 6
CONNETTORE
SEGNALI DI CONTROLLO
