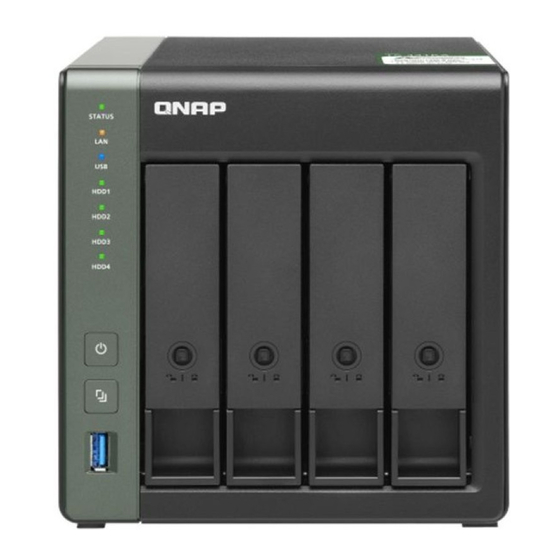

Manuales relacionados para QNAP TS-431KX
Resumen de contenidos para QNAP TS-431KX
- Página 1 TS-431KX TS-431KX TS-431X3 Guía del usuario Versión del documento: 2 17/06/2020...
- Página 2 Guía del usuario del TS-431KX/TS-431X3 Contenido 1. Prefacio Acerca de esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Acerca del TS-431KX........................... 4 Acerca del TS-431X3............................4 Especificaciones de hardware........................4 Componentes............................... 6 Panel frontal............................. 7 Panel trasero............................7 Placa del sistema.............................
- Página 3 Garantía limitada............................44 Exención..............................44 GNU Public License............................44 Aviso de CE..............................52 Declaración de FCC........................... 52 Aviso del VCCI............................53 Aviso del BSMI............................53 SJ/T 11364-2006............................53...
- Página 4 1. Prefacio Acerca de esta guía Esta guía contiene información sobre los NAS TS-431KX y TS-431X3 de QNAP e instrucciones paso a paso para instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para la resolución de problemas.
- Página 5 Admite un puerto para copia de un toque USB para garantizar una copia de seguridad y una transferencia de datos rápida y cómoda. El TS-431KX admite bahías para 4 unidades y SATA 6 Gbps para una rápida transferencia de datos. El NAS también ofrece una interfaz SFP+ 10 GbE y dos puertos RJ45 GbE para una rápida transferencia de datos.
- Página 6 SODIMM de 4 GB Ranuras de memoria 1 módulo DDR3L SODIMM Importante • Utilice solamente módulos de memoria QNAP para mantener el rendimiento y la estabilidad del sistema. Para dispositivos NAS con más de una ranura de memoria, utilice módulos de QNAP con especificaciones idénticas.
- Página 7 Guía del usuario del TS-431KX/TS-431X3 Componente TS-431KX-2G TS-431X3-4G Puertos USB Panel frontal: • 1 puerto USB 3.2 Gen 1 (5Gbps) Tipo-A Nota Este puerto USB admite la Copia de un toque. Panel trasero: • 2 puertos USB 3.2 Gen 1 (5Gbps) Tipo-A...
- Página 8 Guía del usuario del TS-431KX/TS-431X3 Panel frontal N.º Componente N.º Componente Indicador LED de estado Indicador LED de unidad 3 Indicador LED de LAN Indicador LED de unidad 4 Indicador LED de USB Botón de encendido Indicador LED de unidad 1 Botón de Copia de un toque USB...
- Página 9 Guía del usuario del TS-431KX/TS-431X3 N.º Componente N.º Componente Botón Restablecer Puertos USB 3.2 Gen 1 (5Gbps) Tipo-A Indicador LED de actividad de 10 Gigabit Entrada de alimentación Ethernet Puerto 10 GbE (SFP+) Ranura de seguridad Kensington Indicador LED de conexión de 10 GbE...
- Página 10 Guía del usuario del TS-431KX/TS-431X3 Placa del sistema N.º Componente N.º Componente Ranura de memoria Numeración de unidades Contenido del paquete Elemento Cantidad TS-431KX o TS-431X3 Adaptador de alimentación de CA Descripción general del producto...
- Página 11 Guía del usuario del TS-431KX/TS-431X3 Elemento Cantidad Cable de alimentación eléctrica Cable Ethernet TS-431KX: 2 Cat5e TS-431X3: 1 Cat5e Tornillos para unidades de 3,5 pulgadas Tornillos para unidades de 2,5 pulgadas Guía de Instalación Rápida (GIR) Información de seguridad Las siguientes instrucciones ayudan a garantizar la seguridad del personal y del medio ambiente. Lea estas instrucciones atentamente antes de llevar a cabo cualquier operación.
- Página 12 Guía del usuario del TS-431KX/TS-431X3 Piezas móviles • Aspas móviles del ventilador: Mantenga todas las partes del cuerpo lejos de las aspas móviles del ventilador mientras el dispositivo esté conectado a una fuente de alimentación. • Componentes móviles: Mantenga todas las partes del cuerpo lejos de otros componentes móviles.
- Página 13 Guía del usuario del TS-431KX/TS-431X3 Para ver la lista de modelos de unidad compatibles, vaya a https://www.qnap.com/compatability. 3. Conecte el NAS a la red. 4. Conecte las unidades de expansión USB. Para más información, consulte Conectar unidades de expansión USB.
- Página 14 Instalación de unidades El TS-431KX y el TS-431X3 son compatibles con unidades de disco duro de 3,5", unidades de disco duro de 2,5" y unidades de estado sólido de 2,5". Instalación de unidades de 3,5 pulgadas en bandeja de 3,5 pulgadas Aviso •...
- Página 15 Guía del usuario del TS-431KX/TS-431X3 Nota Las bandejas de unidades preinstaladas vienen desbloqueadas. Importante Guarde las llaves de la bandeja de unidades en un lugar seguro. b. Tire del asa para liberar la bandeja. c. Extraiga la bandeja. 3. Instale una unidad en la bandeja.
- Página 16 Guía del usuario del TS-431KX/TS-431X3 b. Coloque la unidad en la bandeja de forma que los orificios de los laterales de la unidad queden alineados con los orificios de los laterales de la bandeja. c. Coloque los paneles de fijación.
- Página 17 Guía del usuario del TS-431KX/TS-431X3 4. Cargue la bandeja en la bahía. a. Inserte la bandeja en la bahía. b. Presione el asa. c. Bloquee la bandeja. Instalación y configuración...
- Página 18 Guía del usuario del TS-431KX/TS-431X3 5. Encienda el NAS. Instalar unidades de disco duro y unidades de estado sólido de 2,5" en bandejas de 3,5" Aviso • La instalación de una unidad borra todos los datos de la misma. • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
- Página 19 Guía del usuario del TS-431KX/TS-431X3 Nota Las bandejas de unidades preinstaladas vienen desbloqueadas. Importante Guarde las llaves de la bandeja de unidades en un lugar seguro. b. Tire del asa para liberar la bandeja. c. Extraiga la bandeja. 3. Instale una unidad en la bandeja.
- Página 20 Guía del usuario del TS-431KX/TS-431X3 b. Coloque la unidad en la bandeja de forma que los orificios de los laterales de la unidad queden alineados con los orificios de los laterales de la bandeja. c. Fije los tornillos. 4. Cargue la bandeja en la bahía.
- Página 21 Bloquee la bandeja. 5. Encienda el NAS. Sustitución de módulos de memoria Utilice solamente módulos de memoria QNAP para mantener el rendimiento y la estabilidad del sistema. Puede comprar módulos de memoria QNAP en distribuidores autorizados. Aviso • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
- Página 22 Guía del usuario del TS-431KX/TS-431X3 • Aspas móviles del ventilador: Mantenga las manos y otras partes del cuerpo lejos de las aspas móviles del ventilador. • Otras componentes móviles: Mantenga las manos y otras partes de su cuerpo alejadas de otros componentes móviles.
- Página 23 Guía del usuario del TS-431KX/TS-431X3 Importante • Recuerde el número de cada unidad. Las bandejas de unidades deberán volver a colocarse en sus bahías originales. 5. Retire la tapa de la carcasa. a. Afloje los tornillos. Nota Los tornillo de la tapa de la carcasa son más largos que los demás tornillos extraídos.
- Página 24 Guía del usuario del TS-431KX/TS-431X3 d. Tire de la tapa de la carcasa hacia arriba hasta que se suelte totalmente del chasis. 6. Retire los tornillos superiores e inferiores de la parte trasera del NAS. 7. Coloque el NAS sobre su lateral izquierdo.
- Página 25 Guía del usuario del TS-431KX/TS-431X3 9. Retire con cuidado el chasis de la bandeja de unidades. Instalación y configuración...
- Página 26 Guía del usuario del TS-431KX/TS-431X3 10. Extraiga un módulo existente. a. De forma simultánea tire hacia fuera de los ganchos de retención para liberar el módulo. b. Compruebe que el módulo se haya inclinado hacia arriba y se haya liberado totalmente de la ranura.
- Página 27 Guía del usuario del TS-431KX/TS-431X3 Aviso • No toque los componentes internos, especialmente los conectores metálicos. • No doble el módulo. 11. Instale un módulo nuevo. a. Alinee la muesca con la rugosidad de la ranura. b. Inserte el módulo en la ranura.
- Página 28 Guía del usuario del TS-431KX/TS-431X3 12. Coloque el chasis de la bandeja de unidades en el NAS. a. Alinee el conector SATA del chasis de la bandeja de unidades con la toma SATA de la placa base. b. Introduzca con cuidado el conector SATA en la toma SATA.
- Página 29 Guía del usuario del TS-431KX/TS-431X3 14. Coloque los tornillos superiores e inferiores de la parte trasera del NAS. 15. Fije la tapa de la carcasa. a. Coloque el NAS sobre su lateral izquierdo. b. Alinee el icono de triángulo de la tapa de la carcasa con el icono de desbloquear del chasis.
- Página 30 Guía del usuario del TS-431KX/TS-431X3 e. Coloque los tornillos en la parte trasera de la carcasa. 16. Vuelva a colocar las bandejas de unidades en sus bahías originales. a. Inserte la bandeja de unidades en la bahía. b. Presione el asa hacia dentro.
- Página 31 Compruebe el valor de Memoria total. Conectar unidades de expansión USB El TS-431KX y el TS-431X3 admiten unidades de expansión USB. Para obtener más información, consulte la siguiente tabla. Puede comprar accesorios de expansión de almacenamiento de QNAP o de un distribuidor autorizado.
- Página 32 Guía del usuario del TS-431KX/TS-431X3 Modelo de la unidad de Descripción Accesorios necesarios expansión TR-002 • Utiliza una interfaz USB 3.2 • Cable USB 3.2 Gen 2 de Tipo- Gen 2 Tipo-C. A a Tipo-C • Admite unidades SATA • Cable USB 3.2 Gen 2 de Tipo-...
- Página 33 3. Ejecute Qfinder Pro en un ordenador que esté conectado a la misma red de área local. Nota Para descargar Qfinder Pro, vaya a https://www.qnap.com/utilities. 4. Localice el NAS en la lista y después haga doble clic en el nombre o la dirección IP.
- Página 34 9. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 10. Haga clic en Siguiente.
- Página 35 • Escanee el código QR del NAS con un dispositivo móvil. En la página web aparecen todos los dispositivos NAS de QNAP sin inicializar en la red local. 4. Busque su NAS en la lista y a continuación haga clic en Inicializar.
- Página 36 Guía del usuario del TS-431KX/TS-431X3 14. Seleccione Obtener automáticamente la dirección IP, DHCP. 15. Haga clic en Siguiente. 16. Seleccione los tipos de dispositivos que usará para acceder a las carpetas compartidas del NAS. 17. Haga clic en Siguiente. 18. Compruebe la configuración.
- Página 37 Guía del usuario del TS-431KX/TS-431X3 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará.
- Página 38 Guía del usuario del TS-431KX/TS-431X3 Botón Restablecer Operación Acción del usuario Resultado Restablecimiento Mantenga pulsado el La siguiente configuración se restablecerá con los valores básico del sistema botón durante 3 predeterminados: segundos. • Contraseña del administrador del sistema: Dirección MAC del adaptador 1 sin caracteres especiales. Por ejemplo, si la dirección MAC del adaptador 1 es...
- Página 39 Guía del usuario del TS-431KX/TS-431X3 Estado Descripción Estado del Parpadea en verde y rojo de • La unidad se está formateando. sistema forma alterna cada 0,5 • El NAS se está inicializando. segundos. • El sistema operativo se está actualizando.
- Página 40 Guía del usuario del TS-431KX/TS-431X3 Estado Descripción Conexión 10 Verde La red está funcionando a 10 Gbps. Apagado No hay ninguna conexión de red. Actividad de Naranja Se ha establecido la conexión de red. 10 GbE Parpadea en naranja Se están transmitiendo datos.
- Página 41 Guía del usuario del TS-431KX/TS-431X3 Botón de Copia USB de un toque El botón de Copia USB de un toque le permite realizar copias de seguridad de datos desde un dispositivo USB al NAS o desde el NAS a un dispositivo USB.
- Página 42 Guía del usuario del TS-431KX/TS-431X3 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Intercambio en caliente de unidades dañadas El NAS admite el intercambio en caliente de unidades en los siguientes casos: • RAID 1: Un disco miembro falla •...
- Página 43 Guía del usuario del TS-431KX/TS-431X3 Recuperar unidades en buen estado, extraídas de forma involuntaria El NAS es compatible con la tecnología de recuperación RAID para recuperar volúmenes de disco RAID dañados por la desconexión o extracción involuntaria de unidades. Los usuarios pueden recuperar un volumen RAID 1, RAID 5 o RAID 6 inactivo, o un RAID 0 inactivo y la configuración JBOD normal.
- Página 44 Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Utilidad de QNAP que le permite localizar y acceder a los dispositivos NAS de QNAP de su red de área local Sistema Operativo del NAS QNAP Glosario...
- Página 45 En ningún caso la responsabilidad de QNAP debe exceder el precio pagado por el producto por los daños directos, indirectos, especiales, incidentales o consecuenciales que resulten del uso del producto, su software acompañante o su documentación.
- Página 46 Guía del usuario del TS-431KX/TS-431X3 The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Página 47 Guía del usuario del TS-431KX/TS-431X3 To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
- Página 48 Guía del usuario del TS-431KX/TS-431X3 respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Página 49 Guía del usuario del TS-431KX/TS-431X3 c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Página 50 Guía del usuario del TS-431KX/TS-431X3 When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Página 51 Guía del usuario del TS-431KX/TS-431X3 accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Página 52 Guía del usuario del TS-431KX/TS-431X3 covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Página 53 Program in return for a fee. END OF TERMS AND CONDITIONS Aviso de CE Este QNAP NAS cumple con la normativa CE clase B. Declaración de FCC Declaración clase B de FCC Este dispositivo cumple con la sección 15 de las reglas de FCC. El funcionamiento está...
- Página 54 Guía del usuario del TS-431KX/TS-431X3 Importante Cualquier modificación realizada en este dispositivo que no haya sido aprobada por QNAP Systems, Inc. puede anular la autorización del usuario, otorgada por el FCC, para operar este equipo. Aviso del VCCI VCCI–B Aviso del BSMI SJ/T 11364-2006 本产品符合中国...
- Página 55 Guía del usuario del TS-431KX/TS-431X3 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Avisos...
