Manuales relacionados para QNAP TVS-1672XU-RP
Resumen de contenidos para QNAP TVS-1672XU-RP

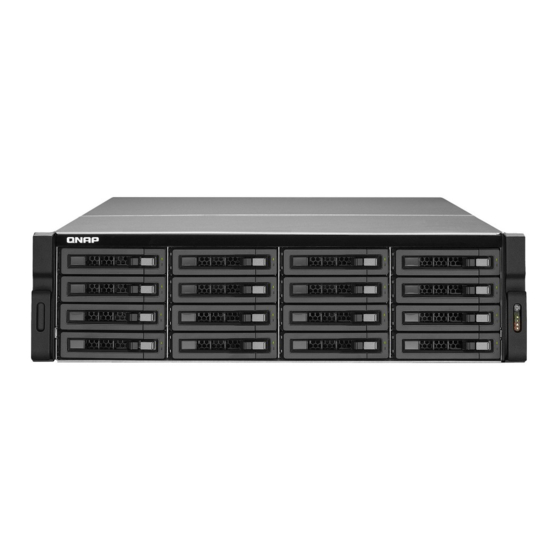

- Página 1 TVS-x72XU TVS-1672XU-RP TVS-2472XU-RP Guía del usuario Versión del documento: 2 05/03/2019...
- Página 2 Guía del usuario del TVS-x72XU Contenido 1. Prefacio Acerca de esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Acerca del TVS-x72XU..........................4 Especificaciones del hardware........................4 Contenido del paquete..........................7 Componentes............................... 7 Panel frontal............................. 7 Panel trasero............................8 Placa base..............................10 Numeración de unidades........................12 Requisitos de instalación..........................
- Página 3 Garantía limitada............................47 Exención..............................47 Aviso del BSMI............................48 Aviso de CE..............................48 Declaración de FCC........................... 48 GNU Public License............................49 SJ/T 11364-2006............................56 Aviso del VCCI............................57...
- Página 4 Guía del usuario del TVS-x72XU 1. Prefacio Acerca de esta guía Esta guía proporciona información sobre el NAS TVS-x72XU de QNAP e instrucciones paso a paso para instalar el hardware. También proporciona instrucciones sobre funcionamiento básico e información sobre resolución de problemas.
- Página 5 Especificaciones del hardware Aviso Si su producto QNAP tiene defectos de hardware, devuélvalo a QNAP o a un centro de reparaciones autorizado por QNAP para su mantenimiento o sustitución. Cualquier intento de reparar o llevar a cabo procedimientos de mantenimiento en el producto por su parte o por un tercero no autorizado invalidará...
- Página 6 PCIe 2.0 5. Consejo Para ver la lista de tarjetas de expansión compatibles, vaya a https://www.qnap.com/compatibility. Puertos USB • 2 puertos USB 3.1 Gen 2 (10Gbps) 5 V / 3 A Tipo-C • 4 puertos USB 3.1 Gen2 (10Gbps) 5 V / 1 A Tipo-A Puertos HDMI 1 puerto HDMI 2.0 (hasta 3840 x 2160 de resolución a 60 Hz)
- Página 7 • Humedad relativa sin condensación: De 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80,6˚F) Consejo Las especificaciones del modelo están sujetas a modificaciones sin previo aviso. Para ver las últimas especificaciones, vaya a https://www.qnap.com. Descripción general del producto...
- Página 8 Guía del usuario del TVS-x72XU Contenido del paquete Elemento Cantidad NAS TVS-x72XU Cable de alimentación eléctrica • TVS-1672XU-RP: 2 • TVS-2472XU-RP: 2 Cable Ethernet Tornillos para unidades de 2,5 pulgadas TVS-1672XU-RP: 64 TVS-2472XU-RP: 96 Tornillos para unidades de 3,5 pulgadas...
- Página 9 Guía del usuario del TVS-x72XU Panel trasero TVS-1672XU-RP N.º Componente N.º Componente Puerto Ethernet 4 (RJ45 GbE) Ranura PCIe 2.0 1 (x4) Puerto Ethernet 3 (RJ45 GbE) Unidad de alimentación eléctrica 1 Puerto Ethernet 1 (RJ45 GbE) Unidad de alimentación eléctrica 2...
- Página 10 Guía del usuario del TVS-x72XU TVS-2472XU-RP N.º Componente N.º Componente Puerto Ethernet 6 (SFP+ 10 GbE) Puerto HDMI Puerto Ethernet 5 (SFP+ 10 GbE) Botón Restablecer Ranura PCIe 3.0 4 (x8) Puertos USB 3.1 Gen 2 Tipo-C Ranura PCIe 2.0 3 (x4) Puertos USB 3.1 Gen 2 Tipo-A Ranura PCIe 3.0 2 (x4) Puerto Ethernet 2 (RJ45 GbE)
- Página 11 Guía del usuario del TVS-x72XU Placa base TVS-1672XU-RP N.º Componente N.º Componente Ranura PCIe 2.0 1 (x4) Ranura de memoria 1 Ranura PCIe 3.0 2 (x8) Ranura de memoria 2 Ranura PCIe 3.0 3 (x4) Ranura de memoria 3 Ranura PCIe 3.0 4 (x4)
- Página 12 Guía del usuario del TVS-x72XU TVS-2472XU-RP N.º Componente N.º Componente Ranura PCIe 2.0 1 (x4) Ranura de memoria 1 Ranura PCIe 3.0 2 (x4) Ranura de memoria 2 Ranura PCIe 2.0 3 (x4) Ranura de memoria 3 Ranura PCIe 3.0 4 (x8) Ranura de memoria 4 Ranura PCIe 2.0 5 (x4) Nota...
- Página 13 Guía del usuario del TVS-x72XU Numeración de unidades TVS-1672XU-RP TVS-2472XU-RP Requisitos de instalación Categoría Elemento Entorno • Temperatura ambiente: 0 a 40˚C (32 a 104˚F) • Humedad relativa sin condensación: De 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80,6˚F) •...
- Página 14 Categoría Elemento Hardware y periféricos • Unidades de almacenamiento Para más detalles sobre las unidades compatibles, vaya a https:// www.qnap.com/compatibility/. • Cable de red Herramientas • #1 o #2 destornillador Phillips • Muñequera antiestática Configuración del NAS 1. Coloque su dispositivo NAS en un entorno que cumpla los requisitos.
- Página 15 Guía del usuario del TVS-x72XU 3. Instalación y configuración Este capítulo contiene instrucciones para la configuración e instalación de firmware y hardware específico. Instalación de hardware Esta sección contiene información sobre la instalación de unidades, módulos de memoria y tarjetas de expansión.
- Página 16 Guía del usuario del TVS-x72XU 3. Instale una unidad en la bandeja. a. Coloque la unidad en la bandeja de forma que los orificios del lateral de la unidad queden alineados con los orificios del lateral de la bandeja. b. Coloque los tornillos para fijar la unidad a la bandeja. 4.
- Página 17 Guía del usuario del TVS-x72XU c. Deslice el cierre hacia la derecha. 5. Encienda el NAS. Instalación de unidades de estado sólido o unidades de disco duro de 2,5" en bandejas de 3,5" Aviso • La instalación de una unidad borra todos los datos de la misma. •...
- Página 18 Guía del usuario del TVS-x72XU 2. Quite la bandeja de la unidad. a. Localice el cierre. b. Deslice el cierre hacia la izquierda. c. Pulse el botón gris para liberar el asa. d. Extraiga la bandeja. 3. Instale una unidad en la bandeja. a.
- Página 19 Guía del usuario del TVS-x72XU 4. Inserte la bandeja en la bahía. a. Inserte la bandeja en la bahía de unidades. b. Empuje la manija. c. Deslice el cierre hacia la derecha. Instalación y configuración...
- Página 20 Para usar unidades de expansión SAS, se debe instalar una tarjeta de expansión de almacenamiento SAS-12G2E en el NAS y conectar a las unidades de expansión con cables SFF-8644 mini SAS. Puede adquirir accesorios de expansión de almacenamiento en QNAP o un distribuidor autorizado. Para obtener más información, vaya a https://shop.qnap.com/.
- Página 21 Guía del usuario del TVS-x72XU 2. Conecte las unidades de expansión al NAS usando la siguiente topología. 3. Encienda las unidades de expansión. 4. Compruebe que el NAS reconozca las unidades de expansión. a. Inicie sesión en QTS como administrador. b.
- Página 22 Guía del usuario del TVS-x72XU Aviso El NAS puede tener uno o varios cables de unidad de alimentación eléctrica (PSU). Para evitar lesiones graves, un técnico de servicio especializado debe desconectar todos los cables de PSU antes de instalar o reemplazar los componentes del sistema. 1.
- Página 23 El NAS admite determinadas tarjetas de expansión, algunas de las cuales requieren soportes PCIe de QNAP. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la empresa incluyen los soportes necesarios para adaptarse a todos los modelos de NAS de QNAP.
- Página 24 Guía del usuario del TVS-x72XU 3. Desconecte todos los cables y accesorios externos. 4. Quite la cubierta superior. a. Afloje los dos tornillos de la parte posterior de la cubierta superior. b. Deslice la cubierta superior hacia atrás con el asa. c.
- Página 25 Guía del usuario del TVS-x72XU TVS-1672XU-RP TVS-2472XU-RP 6. Opcional: Instale una nueva tarjeta de expansión. Para más información, consulte Instalación de tarjetas de expansión. 7. Fije la cubierta superior. a. Coloque la tapa superior en el NAS. Instalación y configuración...
- Página 26 Guía del usuario del TVS-x72XU b. Deslice la cubierta superior hacia delante. c. Apriete los tornillos. Instalación y configuración...
- Página 27 El NAS admite determinadas tarjetas de expansión, algunas de las cuales requieren soportes PCIe de QNAP. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la empresa incluyen los soportes necesarios para adaptarse a todos los modelos de NAS de QNAP.
- Página 28 Guía del usuario del TVS-x72XU e. Localice en la lista un componente específico o un modelo de dispositivo. f. Opcional: Haga clic en el icono de Nota para mostrar más información. 2. Apague el NAS. 3. Desconecte el cable de alimentación de la toma eléctrica. 4.
- Página 29 7. Opcional: Fije el soporte de QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente. b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. Instalación y configuración...
- Página 30 Guía del usuario del TVS-x72XU d. Compruebe que el soporte no se mueva. 8. Instale la tarjeta de expansión. a. Sujete la tarjeta por los bordes. b. Inserte la tarjeta en la ranura. c. Coloque el tornillo. 9. Fije la cubierta superior. a.
- Página 31 Guía del usuario del TVS-x72XU b. Deslice la cubierta superior hacia delante. c. Apriete los tornillos. Instalación y configuración...
- Página 32 El NAS tiene cuatro ranuras de memoria. Puede aumentar la capacidad de memoria del NAS mejorando el módulo de memoria. Utilice solo módulos de QNAP del mismo tipo y misma capacidad para mantener el rendimiento y la estabilidad del sistema. Puede comprar módulos de memoria QNAP en distribuidores autorizados.
- Página 33 Guía del usuario del TVS-x72XU • Cuando instale cuatro módulos, utilice las ranuras 1 y 3 para el primer par, y las ranuras 2 y 4 para el segundo par. Asegúrese de que cada par está formado por módulos idénticos. Para obtener información sobre la numeración de las ranuras, consulte Placa base.
- Página 34 Guía del usuario del TVS-x72XU 5. Extraiga un módulo existente. a. De forma simultánea tire hacia fuera de los ganchos de retención para liberar el módulo. Aviso Si intenta extraer un módulo que no se ha soltado totalmente puede dañar el módulo y la placa base.
- Página 35 Guía del usuario del TVS-x72XU c. Compruebe que los conectores metálicos se hayan insertado totalmente en la ranura. d. Presione con cuidado el módulo hacia abajo hasta que los ganchos de retención encajen. 7. Fije la cubierta superior. a. Coloque la tapa superior en el NAS. b.
- Página 36 Guía del usuario del TVS-x72XU c. Apriete los tornillos. 8. Conecte todos los cables y accesorios externos. 9. Encienda el NAS. 10. Compruebe que el NAS haya reconocido el módulo. a. Inicie sesión en QTS como administrador. b. Vaya a Panel de control > Sistema > Estado del sistema > Información de hardware. c.
- Página 37 Guía del usuario del TVS-x72XU Instalación de QTS El TVS-x72XU utiliza el sistema operativo QTS de QNAP. Puede instalar QTS utilizando cualquiera de los siguientes métodos. Método Descripción Requisitos Instalación de Si el NAS está conectado a su red de •...
- Página 38 8. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 9. Haga clic en Siguiente.
- Página 39 • Escanee el código QR del NAS con un dispositivo móvil. La página web incluye una lista con todos los dispositivos QNAP NAS no inicializados de la red local. 4. Encuentre su NAS en la lista y, a continuación, haga clic en Inicializar.
- Página 40 12. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 13. Haga clic en Siguiente.
- Página 41 Guía del usuario del TVS-x72XU 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará. durante 1.5 segundos.
- Página 42 Guía del usuario del TVS-x72XU Los LED Los LED indican el estado del sistema e información relativa al encendido del NAS. La siguiente información sobre LED solo es aplicable si la unidad se ha instalado correctamente y el NAS se ha conectado a la red. Para ver detalles sobre la ubicación de los LED, consulte Componentes.
- Página 43 Guía del usuario del TVS-x72XU Estado Descripción Unidad Parpadea en rojo Se está accediendo a los datos y se produce un error de lectura o escritura durante el proceso. Rojo Se ha producido un error de lectura/escritura de la unidad. Parpadea en verde Se está...
- Página 44 Guía del usuario del TVS-x72XU Duración Frecuencia Descripción Bip largo (1.5 segundos) 3 (cada 5 minutos) El ventilador del sistema no está funcionando. • El volumen de disco está a punto de alcanzar su capacidad máxima. • El volumen de disco ha alcanzado su capacidad máxima.
- Página 45 Guía del usuario del TVS-x72XU 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
- Página 46 Guía del usuario del TVS-x72XU Ayuda y otros recursos QNAP ofrece los siguientes recursos: Recurso Dirección URL Documentación http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Descargas http://download.qnap.com Foro de la comunidad http://forum.qnap.com Solución de problemas...
