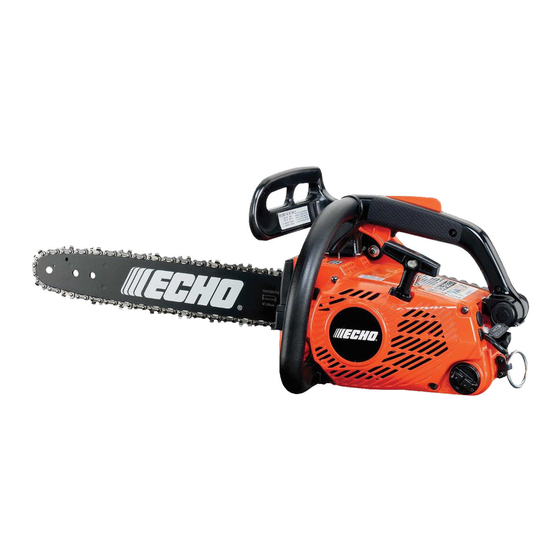

Echo CS-303T Manual Del Operador

Ocultar thumbs Ver también para CS-303T:

Manual de instruccion (44 páginas)

Manual de instrucciones (38 páginas)

página de 68

/ 68
Marcadores

Enlaces rápidos

Descargar este manual

Manual del

Motosierra

El sistema de escape del motor de este producto contiene

químicos que pueden causar cáncer, defectos congénitos u

otros daños en la reproducción, de acuerdo a lo que se conoce

en el Estado de California.

Lea y comprenda toda la literatura incluida antes de su

uso. Si no lee los manuales, podría sufrir lesiones

graves.

Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.

Nota: en Canadá, esta motosierra está diseñada para el servicio de poda

de árboles y solo debe ser utilizada por un operador capacitado.

X7503209108

operador

CS-303T

Resumen de contenidos para Echo CS-303T

Página 1 Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. Nota: en Canadá, esta motosierra está diseñada para el servicio de poda de árboles y solo debe ser utilizada por un operador capacitado. X7503209108 © 10/20 ECHO Incorporated...
Página 2 TABLA DE MATERIAS Introducción........................ 3 Información de servicio ....................3 Número de serie/piezas ..................3 Servicio ......................4 Asistencia para productos del consumidor de ECHO ........4 Registro de producto..................4 Literatura adicional..................... 4 Lista del embalaje ...................... 5 Seguridad ........................5 Reglas para la operación segura ...............
Página 3 INFORMACIÓN DE SERVICIO Número de serie/piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de serie...
Página 4 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
Página 5 CS-303T LISTA DEL EMBALAJE LISTA DEL EMBALAJE El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
Página 6 No trate de alcanzar mas alia de lo que es posible alcanzar ni corte mas arriba de la altura del hombro. Siga las instrucciones del fabricante para la afiladura y el mantenimiento de la sierra de cadena. X7503209108 © 10/20 ECHO Incorporated...
Página 7 Si la cadena no se detiene inmediatamente, devuelva la sierra a su distribuidor autorizado, para que sea reparada. Nota: • Como práctica, mientras corte un árbol pequeño, empuje la palanca hacia adelante para trabar el freno. X7503209108 © 10/20 ECHO Incorporated...
Página 8 Freno de cadena automático Un retroceso producido desde la punta de la barra guía activará el freno de cadena automático. Siga estos pasos para asegurarse de que el freno de cadena automático funcione debidamente: Pare el motor. X7503209108 © 10/20 ECHO Incorporated...
Página 9 Asegúrese que la cadena de la sierra deja de moverse cuando se suelta el gatillo del control de la aceleración. 11. Apague el motor antes de dejar la sierra de cadena en alguna parte. X7503209108 © 10/20 ECHO Incorporated...
Página 10 (punta) de la barra guía. Esta técnica debería reducir el peligro de contragolpe. 25. Deje que su motosierra se enfríe antes de repostar, y no fume mientras esté repostando. X7503209108 © 10/20 ECHO Incorporated...
Página 11 NO arranque ni opere la unidad a menos que todos los ◆ protectores y cubiertas estén debidamente ensambladas en la unidad. NUNCA toque una abertura mientras el motor está ◆ encendido. Es posible que las piezas móviles no se vean a través de las aberturas. X7503209108 © 10/20 ECHO Incorporated...
Página 12 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Hágala reparar por un concesionario autorizado de servicio antes de utilizarla. X7503209108 © 10/20 ECHO Incorporated...
Página 13 ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de ◆ protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7503209108 © 10/20 ECHO Incorporated...
Página 14 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
Página 15 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado / condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
Página 16 • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7503209108 © 10/20 ECHO Incorporated...
Página 17 Máximo valor de El contacto de la contragolpe medido extremidad de la barra sin freno de cadena, de la guia con cualquier para combinaciones objeto debe ser evitado de barras y cadenas aprobadas X7503209108 © 10/20 ECHO Incorporated...
Página 18 “arranque en frio” posición (Estrangulador Cierre) Bomba de purga Control del estrangulador "marcha" posición (Estrangulador Abierto DETENER / Dispositivo de Interruptor de parada descompresión momentáneo Nota: No todos los símbolos aparecerán en su unidad. X7503209108 © 10/20 ECHO Incorporated...
Página 19 El símbolo de alerta de seguridad acompañado por la palabra "PRECAUCIÓN" destaca un acto o condición que PODRÍA llevar a que se produzcan lesiones personales menores o moderadas si no se evita. X7503209108 © 10/20 ECHO Incorporated...
Página 20 Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7503209108 © 10/20 ECHO Incorporated...
Página 22 Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. La etiqueta de seguridad es un ejemplo solamente. Su etiqueta puede verse un poco diferente.
Página 23 Freno de cadena - Detiene la cadena de la sierra. Piñón - Unidades cadena de la sierra. Embrague - Activa piñón de arrastre cuando las rpm del motor es lo suficientemente rápido como para proporcionar la energía necesaria para el corte. X7503209108 © 10/20 ECHO Incorporated...
Página 24 (B) de Kick Guard por el orificio frontal (C) en la barra guía. IMPORTANTE: El hoyuelo (D) en Kick Guard debe enganchar el rebaje (E) en la barra guía. Apriete la tuerca (F) y el perno (A). X7503209108 © 10/20 ECHO Incorporated...
Página 25 Guide Bar Studs (E). Make sure Chain Tension Adjuster Pin (G) fits into the Guide Bar Adjuster Hole (H), and the Brake Band (J) is positioned around Clutch Drum (K). Tighten Sprocket Guard Nuts (A) finger tight. X7503209108 © 10/20 ECHO Incorporated...
Página 26 Afloje siempre las tuercas de la barra de guía antes de girar el tensor de la cadena, de lo contrario se pueden dañar la tapa del embrague y el tensor. Desconecte el cable de la bujía. Afloje las tuercas de protección de la rueda dentada (A). X7503209108 © 10/20 ECHO Incorporated...
Página 27 El daños a la unidad pueden resultar. Mantenga la cadena bien tensa en todo momento. Nota: Las cadenas nuevas requieren ajustes frecuentes. Instale la tapa del filtro de aire y el cable de la bujía. X7503209108 © 10/20 ECHO Incorporated...
Página 28 ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
Página 29 EVITE inhalar el rocío o el vapor del aceite. ◆ El aceite para motores de 2 tiempos de la marca ECHO se puede mezclar en una proporción de 50:1 para la aplicación en todos los motores ECHO vendidos anteriormente, independientemente de la proporción especificada en los manuales correspondientes.
Página 30 Los vapores encendidos por una fuente de encendido pueden regresar al contenedor de combustible, y resultar en una explosión, incendio, lesiones graves o fatales, y amplios daños a los bienes. X7503209108 © 10/20 ECHO Incorporated...
Página 31 Almacene en un edificio bien ventilado y no ocupado, alejado de chispas y llamas. El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. X7503209108 © 10/20 ECHO Incorporated...
Página 32 OPERACIÓN CS-303T El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. Lubricante de la cadena Nota: Indicación de la tapa del depósito - Los depósitos de combustible/aceite se indican en las siguientes ilustraciones La lubricación correcta de la cadena mientras está...
Página 33 Llene el tanque de combustible con la mezcla de combustible. No sobrellene el tanque. Llene de lubricante el depósito de aceite de la cadena. No sobrellene el tanque. X7503209108 © 10/20 ECHO Incorporated...
Página 34 ◆ cortar. Use el vacío rápida enganche del regulador solamente para ◆ el arranque. No aumente la velocidad del motor cuando la cadena de ◆ frenos está bloqueada. Pueden producirse daños graves en los frenos. X7503209108 © 10/20 ECHO Incorporated...
Página 35 Si el motor no arranca después de 5 tirones, repita las instrucciones. 11. Después de arrancar el motor, tire de la protección de la mano delantera hacia el operador de inmediato. (Posición desbloqueada del freno de cadena). X7503209108 © 10/20 ECHO Incorporated...
Página 36 (A) ADELANTE a la posición "RUN". Empuje la bomba de purga (B) 8 veces. Tire de la perilla de control del estrangulador (C) completamente hacia afuera. (Posición de choque (CERRADA [ ] posición de bloqueo). X7503209108 © 10/20 ECHO Incorporated...
Página 37 Daño severo en el freno puede ocurrir. Presione el bloqueo del gatillo del acelerador (D) hacia abajo mientras sujeta el gatillo del acelerador (E) y luego presione el pestillo del acelerador (F) como se muestra. X7503209108 © 10/20 ECHO Incorporated...
Página 38 Si el motor no arranca después de 5 tirones, repita las instrucciones. 11. Después de arrancar el motor, tire de la protección de la mano delantera hacia el operador de inmediato. (Posición desbloqueada del freno de cadena). X7503209108 © 10/20 ECHO Incorporated...
Página 39 Daño grave freno resultará. Nota: Después de arrancar el motor, tire de la protección de la mano delantera hacia el operador de inmediato. (Posición desbloqueada del freno de cadena). X7503209108 © 10/20 ECHO Incorporated...
Página 40 Nota: Si mueva de la sierra de cadena, ajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Después de que arranque el motor, deje que vuelva a ralentí...
Página 41 Sujete la cadena justo por encima de una superficie seca y abra el regulador a la mitad de la velocidad durante 30 segundos. Se debe observar una línea fina de aceite “lanzado” en la superficie seca. X7503209108 © 10/20 ECHO Incorporated...
Página 42 índice derecho. Antes de intentar echar abajo un árbol corte algunos leños pequeños o ramas. Familiaricese completamente con los controles y la reacción de la sierra. X7503209108 © 10/20 ECHO Incorporated...
Página 43 No haga funcionar la motosierra con el acelerador al ◆ máximo, por debajo de la capacidad de corte, durante más de 5 segundos; de lo contrario, podría dañarse el motor. X7503209108 © 10/20 ECHO Incorporated...
Página 44 5 cm (2 pulgadas) actuará como bisagra cuando el árbol caiga, guiándolo en la dirección deseada. Cuando el árbol empieza a caer, pare el motor, coloque la sierra en el suelo y retírese rápidamente. X7503209108 © 10/20 ECHO Incorporated...
Página 45 No corte con la sierra por encima de la cabeza o con la barra en una posición vertical. Se la sierra contragolpea inesperadamente, es posible que no tenga el control suficiente como para impedir posibles lesiones. X7503209108 © 10/20 ECHO Incorporated...
Página 46 El primer corte no debe ser más profundo que un tercio del diámetro del tronco. Combinaciones De La Cadena Y Guía De La Barra Se posible las siguientes combinaciones para los modelo CS-303T. Guía de la barra Kick...
Página 47 Kick Guard (Opcional) Para comprar un Kick Guard opcional comuníquese con su distribuidor ECHO. Para el nombre del distribuidor ECHO más cercano a usted, Llamada: 1-800-432-ECHO (3246) o en la web en www.echo-usa.com Barra de guía (Retroceso bajo) Barras guías de repuesto.
Página 48 Utilice únicamente la cadena de sierra designada como “BAJO RETROCESO” que cumpla con la norma ANSI B175.1 o CSA Z62.1, .3 cuando se pruebe en la muestra representativa de motosierras por debajo de 3.8 C.I.D. y la barra de guía ECHO especificada. MANTENIMIENTO Las partes móviles pueden amputar los dedos o causar...
Página 49 Nivel 1 = Fácil de hacer. Se pueden necesitar herramientas comunes.. Nivel 2 = Dificultad moderada. Se pueden requerir ciertas herramientas especializadas Nivel 3 = Consulte a su agente. Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento.. Intervalos de mantenimiento Las unidades equipadas con un interruptor de parada momentánea vuelven automáticamente a la posición de...
Página 50 Filtro de combustible Inspeccionar / reemplazar * Empaquetadura de la cubierta Reemplazar * del combustible NOTA IMPORTANTE - Los intervalos indicados son máximos. El uso real y su experiencia determinarán la frecuencia del mantenimiento requerido. X7503209108 © 10/20 ECHO Incorporated...
Página 51 Pare el motor. Gire la aguja de alta velocidad “H” hacia la izquierda para parar. Gire la aguja de baja velocidad “L” hasta el punto medio entre los topes máximos a la izquierda y a la derecha. Ajuste de la velocidad en vacío. X7503209108 © 10/20 ECHO Incorporated...
Página 52 Al arrancar, se debe ajustar la velocidad de ajuste del ralentí para no hacer girar la cadena de la sierra. Si tiene problemas con el carburador, póngase en contacto con su distribuidor. X7503209108 © 10/20 ECHO Incorporated...
Página 53 Si tiene alguna duda con respecto a su condición, haga que la unidad la revise su distribuidor ECHO autorizado más cercano. Filtro De Aire Cierre el estrangulador (posición de arranque en frío ).
Página 54 Saque el colador por el orificio de gasolina usando un alambre doblado en forma de gancho e inspecciónelo. Si el colador está sucio, límpielo con fluido de limpieza adecuado. Si el interior del depósito de aceite está sucio, enjuáguelo con fluido de limpieza adecuado. X7503209108 © 10/20 ECHO Incorporated...
Página 55 Si el interior del depósito de aceite está sucio, enjuáguelo con fluido de limpieza adecuado. Instale el colador en la parte delantera inferior del depósito de aceite para asegurar la lubricación apropiada de la cadena. X7503209108 © 10/20 ECHO Incorporated...
Página 56 Reemplacela si está desgastada. Algunas savios de árbol y resinas son corrosivo. Llave totalmente las áreas de la guía de barra y rueda despues de cada uso, después ponga una capa aceite a las partes de metal. X7503209108 © 10/20 ECHO Incorporated...
Página 57 SAE J335 del USDA Forest Service. Verifique con las autoridades locales o estatales las regulaciones específicas en su área. De no seguir estas regulaciones se cometerá una infracción de la ley. X7503209108 © 10/20 ECHO Incorporated...
Página 58 Quite el silenciador. Compruebe las piezas para ver si están desgastadas o dañadas y reemplácelas si es necesario. Use un raspador de madera o plástico para limpiar los depósitos de las lumbreras de escape del cilindro. X7503209108 © 10/20 ECHO Incorporated...
Página 59 Cortador derecho proteccion Puntos importantes para el mantenimiento apropiado de la cadena de la sierra: • Mantenga afilados los cortadores en todo momento. • Mantenga los cortadores derecho e izquierdo alineados de forma apropiada. X7503209108 © 10/20 ECHO Incorporated...
Página 60 • Un quinto del diametro de la lima permanece sobre el borde del cortador. X7503209108 © 10/20 ECHO Incorporated...
Página 61 Paralelo calibre prematurenamente. de profundidad • Si la cadena de la sierra se ensucia con resina, por ejemplo, limpiela con kerosina y remójela en aceite. X7503209108 © 10/20 ECHO Incorporated...
Página 62 Ajustar a dificultad / incorrecta - 0.65 mm no arranca Chispa en la No hay cubierto con (0.026 pu.) bujía chispa carbono - limpiar o contaminado con reemplazar combustible - bujía bujía defectuosa X7503209108 © 10/20 ECHO Incorporated...
Página 63 Nunca pruebe la chispa de encendido conectando a tierra la bujía de encendido cerca del orificio de la bujía del cilindro, de lo contrario pueden producirse graves lesiones personales. X7503209108 © 10/20 ECHO Incorporated...
Página 64 No preste ni alquile su motosierra sin el manual del operador. Nota: • Se debe guardar este manual del operador como referencia para el futuro. • Si este manual del operador se hace ilegible o se pierde, contacte a su distribuidor ECHO, o www.echo-usa.com. X7503209108 © 10/20 ECHO Incorporated...
Página 65 Freno de cadena Manual y no manual banda de freno tipo Vacío 3.200 rpm Velocidad de embragado 4.400 rpm Plena aceleración 12.000 rpm Tensor de la cadena Lado acceso sistema Barra de guía 12, 14 pulg X7503209108 © 10/20 ECHO Incorporated...
Página 66 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
Página 68 C67215001001 - C67215999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
