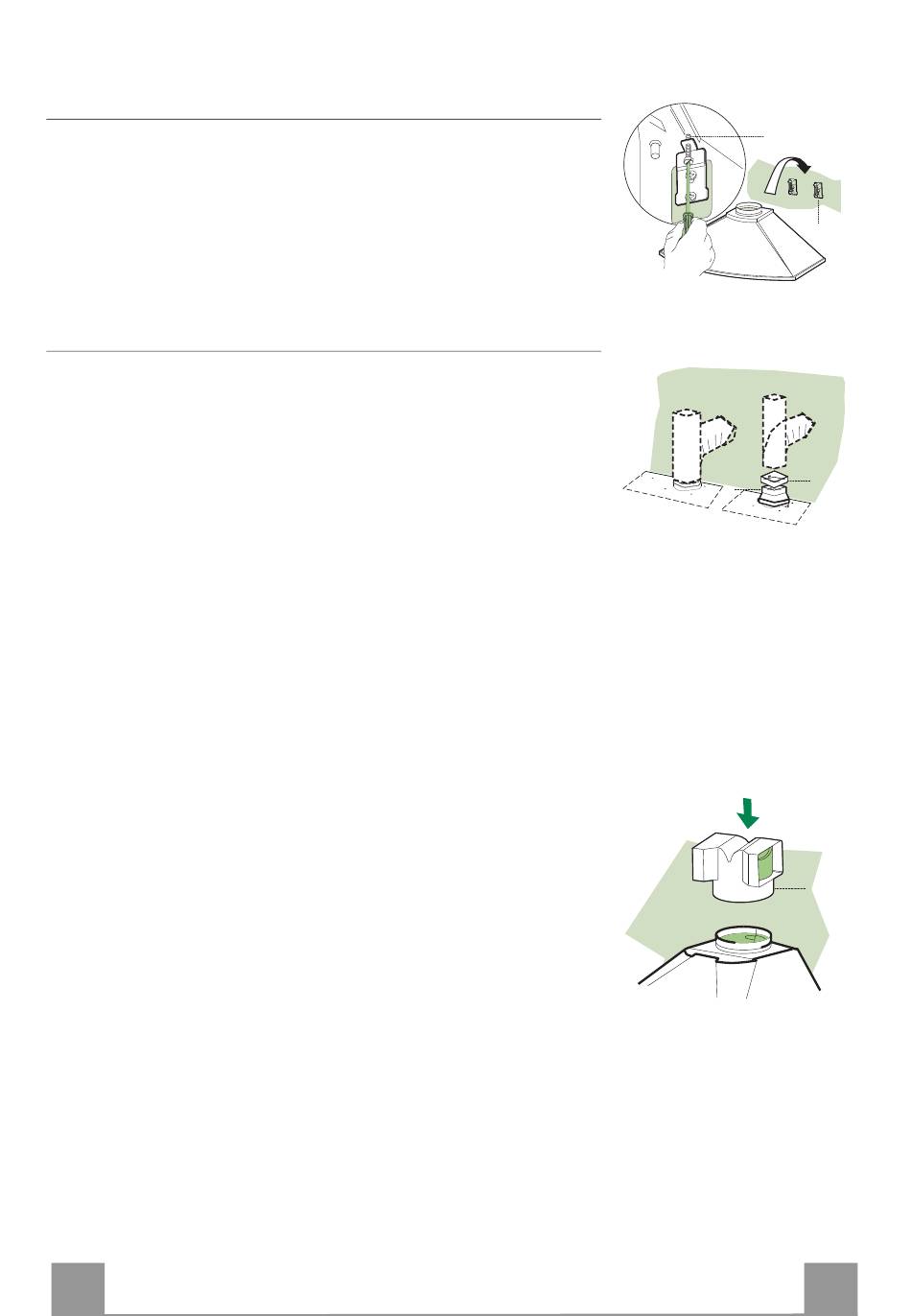

Montaggio Corpo Cappa
• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla
linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor-
po Cappa.

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 125 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø125 mm, inserire la Flangia di ri-
duzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiora-
zione 10 ø120-125 sulla Flangia .
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita
del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-
vo.
IT
Connessioni
12.d
7.1
ø 125
ø 150
10
9
15
7 7
