Bosch IUI-MAP0001-2 Manual Del Usuario

Bosch IUI-MAP0001-2 Manual Del Usuario

Centro de control map
Ocultar thumbs Ver también para IUI-MAP0001-2:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

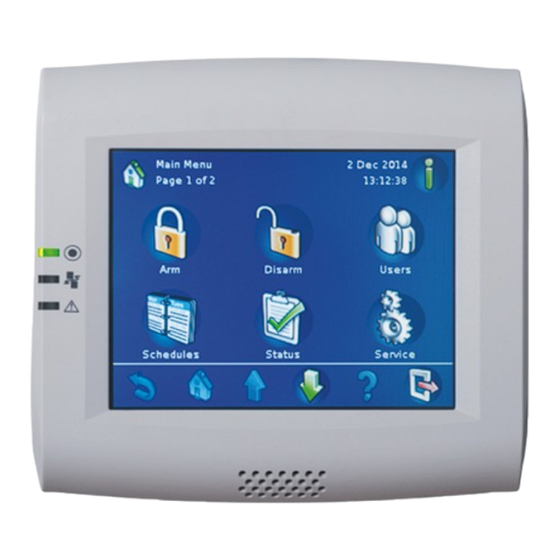

Centro de control MAP
IUI-MAP0001-2
es Manual del usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para Bosch IUI-MAP0001-2

Resumen de contenidos para Bosch IUI-MAP0001-2

  • Página 1 Centro de control MAP IUI-MAP0001-2 es Manual del usuario...

  • Página 3: Tabla De Contenido

    Desarmar el área del panel de control Usuarios 2.5.1 Añadir Usuario 2.5.2 Eliminar Usuario 2.5.3 Editar Usuario 2.5.4 Cambiar Código Clave Calendarios 2.6.1 Armado de un área a una hora preprogramada Estado 2.7.1 Ver Estado del Área 2.7.2 Ver Estado del Dispositivo 2.7.3 Anular/Desanular Dispositivo 2.7.4 Desanular Todos Dispositivos Servicio 2.8.1 Historial de Eventos 2.8.2 Ver Información de la Versión 2.8.3 Habilitar/Deshabilitar Dispositivo 2.8.4 Ajustar Fecha y Hora 2.8.5 TestPaseo 2.8.6 Prueba Detector de Movimiento 2.8.7 Prueba de sirena Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 4 Centro de control MAP 2.8.8 Cambiar/Ver Estado de Salida 2.8.9 Autorización del Fabricante 2.8.10 Ajustar Volumen/Brillo 2.8.11 Modo Chime On/Off Programa Interno 2.10 Evento de Memoria 2.10.1 Ver Memoria de Eventos 2.10.2 Borrar Memoria de Eventos 2.10.3 Ver Contador de Alarma 2.10.4 Silenciar 2.11 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 5: Descripción Del Sistema

    Conformité Européene EN50131-1/3 grado 3 Sistemas de alarma - Sistemas de intrusión Condiciones ambientales para el centro de control MAP Temperatura de funcionamiento: De -10 °C a +55 °C Humedad relativa: Del 5 % al 95 % Tipo según la norma EN 50131: Tipo B Clase ambiental II: EN 50131, VdS 2110 Uso: Diseñado para su uso en interiores Descripción del centro de control MAP El centro de control MAP es un dispositivo de entrada para el sistema de plataforma modular de alarma 5000. Cada centro de control tiene una pantalla LCD de colores intensos de 14 cm (5,7 pulg.). Su resistente pantalla táctil proporciona acceso a las distintas funciones del sistema mediante una interfaz con botones intuitivos. Los usuarios pueden tocar la imágenes directamente en la pantalla para armar, desarmar o seleccionar otras opciones del menú. El texto de la pantalla se muestra en el idioma establecido por el usuario. 1.3.1 Pantalla LCD Para utilizar el centro de control MAP, presione moderadamente las teclas y botones que aparecen en la pantalla. Para evitar los daños en la lámina táctil, no utilice objetos afilados. 1.3.2 LED del centro de control MAP Hay tres diodos emisores de luz (LED) ubicados en el borde izquierdo del centro de control MAP (Figura 1.1 LED del centro de control, Página 6): – LED verde: indica que el centro de control se está comunicando con el panel de control. – LED amarillo: indica que hay un problema, que los sensores están cubiertos o que los dispositivos del sistema están apagados o desactivados. – LED rojo: el comportamiento predeterminado indica que existe una condición de alarma en el sistema de seguridad Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 6: Mantenimiento Del Centro De Control

    Centro de control MAP Figura 1.1 LED del centro de control 1 – LED verde 2 – LED amarillo 3 – LED rojo Mantenimiento del centro de control Si la carcasa del centro de control está sucia, límpiela con un paño suave húmedo. No utilice limpiadores abrasivos o corrosivos. Asegúrese de que no llegue nada de líquido al interior de la carcasa. Para eliminar las huellas dactilares o el polvo de la pantalla LCD, utilice un paño suave ligeramente humedecido con agua. Pantalla Inactiva El centro de control muestra la pantalla Inactiva (Figura 1.2 Pantalla Inactiva, Página 6) cuando no está en uso. Para utilizar el sistema, toque la pantalla del centro de control. Figura 1.2 Pantalla Inactiva Inicio de sesión Utilice la pantalla Iniciar Sesión (Figura 1.3 Pantalla Iniciar Sesión, Página 7) para introducir su contraseña. La contraseña del usuario está compuesta por un ID de usuario de tres dígitos (004-999) y un código de usuario de seis dígitos, que se escribe inmediatamente después del ID de usuario. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 7: Cierre De Sesión

    Centro de control MAP Descripción del sistema | es Figura 1.3 Pantalla Iniciar Sesión Si el sistema no reconoce la contraseña, el centro de control muestra la pantalla Inicio de sesión no válido (Figura 1.4 Pantalla Inicio de sesión no válido, Página 7). Para borrar el campo de contraseña, pulse Borrar (el botón del borrador de lápiz). Si se introduce una contraseña no válida diez  veces seguidas, el centro de control se bloquea durante dos minutos Figura 1.4 Pantalla Inicio de sesión no válido Una vez que el usuario introduce una contraseña válida, la pantalla táctil muestra el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8 ). Consulte también – , Página 9 Cierre de sesión La sesión de un usuario se cierra – Pulsando el botón de salida (Tabla 1.1 Descripción de la barra de navegación, Página 9) – Si no ha habido actividad del usuario en el centro de control durante dos minutos  Valor programable Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 8: Elementos De La Pantalla

    Centro de control MAP Elementos de la pantalla Figura 1.5 Menú principal, pantalla 1 Nombre de la pantalla: identifica la pantalla activa. Botones del menú: pulse un botón del menú para realizar una tarea. Icono del modo de instalador: indica que el panel de control está en el modo de instalador. Icono de RPS conectado: indica que el RPS está conectado al panel de control. Botón Información: si parpadea, pulse este botón para ver información adicional del sistema y para borrar los eventos, alarmas o problemas. Para obtener más información sobre la memoria de eventos, consulte la sección Ver la memoria de eventos, Página 10. – Si el botón Información parpadea en rojo, existen eventos y alarmas que el usuario no ha borrado. – Si el botón Información parpadea en amarillo, existen problemas del sistema que el usuario no ha borrado. – Si en botón Información es verde, no hay información adicional del sistema disponible. Barra de navegación: pulse los botones de la barra de navegación para encontrar tareas o visualizar información del sistema. Consulte Tabla 1.1 Descripción de la barra de navegación, Página 9. Los botones de la barra de navegación que aparecen sin sus colores habituales, no están activados. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 9 Centro de control MAP Descripción del sistema | es Figura 1.6 Menú principal, pantalla 2 Nota! Los botones de la pantalla táctil de su dispositivo pueden ser diferentes de los mostrados en Figura 1.5 Menú principal, pantalla 1, Página 8 y Figura 1.6 Menú principal, pantalla 2, Página 9. Los botones de la pantalla táctil de su dispositivo están determinados por su nivel de autoridad de usuario. Cuando el usuario pulsa un botón, la pantalla táctil muestra los botones de la tarea contenidos en esa carpeta. Por ejemplo, Figura 2.45 Menú Estado, Página 35 muestra las tareas de estado. Tabla 1.1 Descripción de la barra de navegación Botón Descripción Atrás: muestra la pantalla anterior. Inicio: muestra el menú principal. Re pág: muestra la página anterior en pantallas con más de una página. Av pág: muestra la página siguiente en pantallas con más de una página. Ayuda: muestra información útil sobre la pantalla activa. Salir: cierra la sesión del usuario y cambia la pantalla a pantalla Inactiva ( Figura 1.2 Pantalla Inactiva, Página 6). Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 10: Funcionamiento

    Centro de control MAP Funcionamiento Tareas de alarma 2.1.1 Silenciar alarmas Si el sistema genera una alarma, pulse la pantalla táctil e introduzca su contraseña (Figura 1.3 Pantalla Iniciar Sesión, Página 7). Si el sistema acepta su contraseña de usuario, la pantalla táctil muestra la primera alarma, p. ej., una alarma de intrusión externa (Figura 2.1 Pantalla Alarma de intrusión externa, Página 10) y la última alarma. Los eventos de problema en el sistema no se muestran en esta pantalla. Figura 2.1 Pantalla Alarma de intrusión externa Para silenciar la alarma, pulse Silenciar. Si el sistema registró más de una alarma, la pantalla muestra la primera y la última alarma. Pulse Ver más para ver todos los eventos actuales en la memoria de eventos. Para obtener más información sobre la memoria de eventos, consulte la sección Ver la memoria de eventos, Página 10. 2.1.2 Borrar alarmas Tras silenciar una alarma, el usuario debe borrar la misma. En la pantalla de alarma (Figura 2.1 Pantalla Alarma de intrusión externa, Página 10), pulse Ver más para abrir la pantalla Ver Memoria de Eventos (Figura 2.2 Pantalla Ver Memoria de Eventos, Página 11). Para borrar la alarma, pulse Borrar eventos. 2.1.3 Ver la memoria de eventos Si el botón Información del menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8) parpadea en amarillo, pulse el botón Información para ver la pantalla Ver Memoria de Eventos (Figura 2.2 Pantalla Ver Memoria de Eventos, Página 11). Para obtener opciones adicionales de la memoria de eventos, consulte la sección Evento de Memoria, Página 63. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 11: Borrado De Un Mensaje Antienmascaramiento

    Centro de control MAP Funcionamiento | es Figura 2.2 Pantalla Ver Memoria de Eventos Nota! El sistema muestra los eventos con el evento más recientes en primer lugar. Si su contraseña le permite realizar el borrado de alarmas y otros eventos, pulse Borrar eventos. Si no puede borrar ciertos eventos porque no tiene los derechos de acceso necesarios, aparece la pantalla No autorizado en el centro de control. En ese caso, avise a su instalador o ingeniero de mantenimiento. Para obtener más información sobre la visualización de la memoria de eventos, consulte la sección Ver la memoria de eventos, Página 10. 2.1.4 Borrado de un mensaje antienmascaramiento Active la prueba de paseo en el área en la que se ubique el punto (consulte la sección Prueba Detector de Movimiento, Página 57). Elimine el objeto que está enmascarando el punto y, a continuación, active el punto mediante el movimiento. Desactive la prueba de paseo de nuevo. El mensaje antienmascaramiento ya se ha borrado. Buscar y Ordenar/Filtrar Algunas funciones de la interfaz de usuario del sistema MAP utilizan o requieren la búsqueda, la ordenación o el filtrado. Cuando estas funciones están disponibles, los botones Buscar y Ordenar/Filtrar (Tabla 2.1 Descripción de los botones Buscar y Ordenar/Filtrar, Página 11) aparecen en la pantalla. Tabla 2.1 Descripción de los botones Buscar y Ordenar/Filtrar Botón Descripción Buscar: muestra la pantalla Teclado alfanumérico (Figura 2.3 1. Pantalla Teclado alfanumérico 1, Página 12). Ordenar/Filtrar: muestra una lista de categorías ordenadas apropiadas para la función, así como los botones A-Z y Z-A. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 12: Buscar

    Centro de control MAP Botón Descripción A-Z: ordena las categorías por orden alfabético. Z-A: ordena las categorías por orden alfabético inverso. Figura 2.3 1. Pantalla Teclado alfanumérico 1 Figura 2.4 2. Pantalla Teclado alfanumérico 2 2.2.1 Buscar El botón Buscar utiliza una pantalla de teclado alfanumérico para la entrada. La pantalla de teclado alfanumérico tiene los numerales 0 - 9, una configuración QWERTY de letras con caracteres adicionales especiales y cinco comandos (consulte la Tabla 2.2 Descripción de los comandos del teclado alfanumérico, Página 13). 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 13: Ordenar/Filtrar

    Inserta un espacio (la misma función que la barra espaciadora en un teclado manual). Retroceder Borra el carácter anterior. Enter Inicia el proceso de búsqueda. 2.2.2 Ordenar/Filtrar Al utilizar la función Ordenar/Filtrar, el orden puede ser alfabético (de A a Z o de Z a A) para todos los dispositivos o todas las áreas, por ejemplo, o restringirse seleccionando dispositivos con alguna detección, anulados, desanulados, habilitados o deshabilitados. Se pueden ordenar todas las áreas o restringir la función de ordenación seleccionando las áreas armadas, desarmadas, listas para armado, no listas para armado, listas para desarmado o no listas para desarmado. Encontrará más información disponible en las secciones que tratan los comandos que permiten la ordenación y el filtrado. Armado mediante el centro de control Nota! Un sistema instalado con controles Smartkey o Blocklock solo puede armarse o desarmarse mediante dichos controles. No puede armarse o desarmarse mediante un centro de control. El menú Armar permite al usuario armar todas las áreas, armar las áreas seleccionadas o armar el área del panel de control. Nota! Para el valor predeterminado del sistema, el área que contiene el centro de control es el área local. Durante la instalación, cada centro de control puede asignarse a un área específica estableciendo dicha área como el área local para ese centro de control. Por tanto, el nombre del botón mostrado en cada centro de control es exclusivo para cada instalación. En función de cómo esté configurado su sistema, es posible que sea necesario armar el área del panel de control antes. En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8), pulse Armar y, a continuación, seleccione una opción de armado de los botones de la pantalla (Armar Todas las Áreas, Armar las Áreas Seleccionadas o Armar Área Panel de Control) del menú de armado ( Figura 2.5 Menú Armar, Página 14). Al seleccionar un área lista para armado, se inicia la secuencia de armado y se muestra la pantalla Tiempo de Salida (Figura 2.6 Pantalla Tiempo de Salida, Página 14) que indica el tiempo disponible para evacuar el área que se va a armar antes de que su presencia provoque una alarma. Al seleccionar un área no lista para armado, se muestra la pantalla Fallo al Armar (Figura 2.7 Pantalla Fallo al Armar, Página 15) que indica las áreas a las que puede aplicarse un armado forzado (armado mediante la anulación forzada Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 14 Centro de control MAP [consulte la sección Anular/Desanular Dispositivo, Página 42] de todos los puntos que no están listos para el armado), así como las áreas a las que no puede aplicarse un armado forzado. Nota! El armado forzado no está disponible cuando un área relacionada debe armarse primero, cuando hay demasiados puntos anulados o cuando un área contiene puntos específicos que no se pueden anular. Figura 2.5 Menú Armar Nota! Al hacer clic en el icono No Listo para Armar ( ) aparece información sobre el motivo por el que el área no está lista para el armado. Figura 2.6 Pantalla Tiempo de Salida 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 15: Armado De Todas Las Áreas

    Centro de control MAP Funcionamiento | es Figura 2.7 Pantalla Fallo al Armar 2.3.1 Armado de todas las áreas En el menú Armar, pulse el botón Armar Todas las Áreas. Como se indica anteriormente, si todas las áreas están Listas para armado, aparece la pantalla Tiempo de Salida; en caso contrario, se abre la pantalla Fallo al Armar con el botón de bloqueo en la posición bloqueada y el estado de armado aparece en el botón Armar Todas las Áreas. 2.3.2 Armado de las áreas seleccionadas En el menú Armar (Figura 2.5 Menú Armar, Página 14), pulse el botón Armar Todas las Áreas. La pantalla Armar las Áreas Seleccionadas (Figura 2.8 Pantalla Armar las Áreas Seleccionadas, Página 15) se abre. El texto y el botón de bloqueo muestran la información de estado en el botón para cada área. Para armar un área, pulse el botón de un área que no esté armada y, a continuación, pulse el botón Armar. Figura 2.8 Pantalla Armar las Áreas Seleccionadas Parar ordenar la lista de áreas antes de seleccionar alguna para armarla, pulse el botón Ordenar/Filtrar. Consulte Tabla 2.3 Indicadores de armado, Página 15 para obtener información sobre los posibles indicadores de armado. Tabla 2.3 Indicadores de armado Indicador Descripción Desarmada Área desarmada actualmente Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 16: Armar El Área (Local) Del Panel De Control

    Centro de control MAP Listo para Armar Todos los puntos del área están listos para el armado No Listo para Armar Algunos puntos del área están en detección y no están listos para el armado; todos los puntos deben repararse o anularse. Armada Área armada actualmente 2.3.3 Armar el área (local) del panel de control En el menú Armar (Figura 2.5 Menú Armar, Página 14), pulse el botón Armar Área Panel de Control. Nota! En función de cómo esté configurado su sistema, el nombre del botón mostrado en cada centro de control es exclusivo para cada instalación. El menú Armar se abre con el botón de bloqueo en la posición bloqueada y el estado de armado del área se muestra en el botón Armar Área Panel de Control. Desarmado mediante el centro de control El menú Desarmar permite al usuario desarmar todas las áreas, desarmar las áreas seleccionadas o desarmar el área completa del panel de control (o local específica de la instalación). En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8), pulse Desarmar y, a continuación, seleccione una opción de desarmado de los botones de la pantalla en el menú Desarmar (Figura 2.9 Menú Desarmar, Página 16). Figura 2.9 Menú Desarmar 2.4.1 Desarmar Todas las Áreas Desde el menú Desarmar (Figura 2.9 Menú Desarmar, Página 16), pulse el botón Desarmar Todas las Áreas. La pantalla del centro de control muestra el mensaje: Atención - Todas las Áreas Autorizadas están desarmadas. (Figura 2.10 Mensaje de atención: Todas las áreas autorizadas están desarmadas, Página 17). A continuación, el menú Desarmar se abre con el botón de bloqueo en la posición desbloqueada y el estado de desarmado se muestra en el botón Desarmar Todas las Áreas. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 17: Desarmar Las Áreas Seleccionadas

    Centro de control MAP Funcionamiento | es Figura 2.10 Mensaje de atención: Todas las áreas autorizadas están desarmadas 2.4.2 Desarmar las Áreas Seleccionadas En el menú Desarmar, pulse el botón Desarmar las Áreas Seleccionadas. La pantalla Desarmar las Áreas Seleccionadas (Figura 2.11 Pantalla Desarmar las Áreas Seleccionadas, Página 17) se abre. El texto y el botón de bloqueo muestran la información de estado en el botón para cada área. Para desarmar un área, pulse el botón de un área que no esté desarmada y, a continuación, pulse el botón Desarmar. Parar ordenar la lista de áreas antes de seleccionar alguna para desarmarla, pulse el botón Ordenar/Filtrar. Figura 2.11 Pantalla Desarmar las Áreas Seleccionadas 2.4.3 Desarmar el área del panel de control Desde el menú Desarmar (Figura 2.9 Menú Desarmar, Página 16), pulse el botón Desarmar Área Panel de Control. Normalmente, este botón es el área en el que está ubicado el centro de control, pero podría ser cualquier área designada como área local. El nombre del botón es exclusivo en cada instalación. Para desarmar el área del panel de control, pulse el botón Área Panel de Control y, a continuación, pulse el botón Desarmar. El icono de bloqueo en el botón Área Panel de Control cambia a la posición desbloqueada y el estado de desarmado del área se muestra en el botón. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 18: Usuarios

    Centro de control MAP Usuarios Nota! Las opciones para realizar operaciones relacionadas con el usuario están restringidas según el conjunto de permisos / perfil de acceso. El menú Usuarios permite agregar (hasta el número máximo de usuarios permitidos), eliminar o editar un perfil de usuario, o cambiar la contraseña de usuario. En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8) pulse Usuarios y, a continuación, seleccione la categoría de usuario de los botones de la pantalla (Figura 2.12 Menú Usuarios, Página 18). Figura 2.12 Menú Usuarios Consulte también – Usuarios, Página 18 2.5.1 Añadir Usuario Nota! Un usuario de Smartkey debe introducirse también como usuario del centro de control. Consulte la sección Añadir Usuario Smartkey, Página 22. Un usuario del centro de control no necesita ser usuario de Smartkey. Consulte la sección Añadir Usuario de Centro Control, Página 24. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 19 Centro de control MAP Funcionamiento | es – Desde el menú Usuarios (Figura 2.12 Menú Usuarios, Página 18), pulse Añadir Usuario. La pantalla Añadir Usuario (Figura 2.13 Pantalla Añadir Usuario, Página 19) se abre Figura 2.13 Pantalla Añadir Usuario Introducir ID de Usuario – En la pantalla Añadir Usuario (Figura 2.13 Pantalla Añadir Usuario, Página 19), pulse Introducir ID de Usuario. La pantalla Introducir ID de Usuario (Figura 2.14 Pantalla Introducir ID de Usuario, Página 19) se abre. Figura 2.14 Pantalla Introducir ID de Usuario – Pulse Introducir ID de Usuario para introducir un ID de usuario específico de tres dígitos o bien pulse Pedir Próxima ID libre de Usuario para que el sistema asigne un ID de usuario. Al seleccionar Introducir ID de Usuario, la pantalla de teclado de teléfono Introducir ID de Usuario (Figura 2.15 Pantalla de teclado Introducir ID de Usuario, Página 20) se abre. – Pulse los botones numéricos de la pantalla de teclado. Cada número aparece en el campo Introduzca nueva ID. Pulse Borrar para realizar correcciones. – Pulse OK para introducir el ID de usuario específico. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 20 Centro de control MAP Figura 2.15 Pantalla de teclado Introducir ID de Usuario – El ID de usuario asignado aparece en texto más tenue debajo del nombre del botón en una pantalla de confirmación (Figura 2.16 Pantalla Confirmación del centro de control del ID de usuario, Página 20). Pulse OK para completar la entrada. Figura 2.16 Pantalla Confirmación del centro de control del ID de usuario Introducir Nombre de Usuario – En la pantalla Añadir Usuario (Figura 2.13 Pantalla Añadir Usuario, Página 19), pulse Introducir Nombre de Usuario. La pantalla Introducir Nombre de Usuario (Figura 2.17 Pantalla Introducir Nombre de Usuario, Página 21) se abre. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 21 Centro de control MAP Funcionamiento | es Figura 2.17 Pantalla Introducir Nombre de Usuario – En la pantalla Introducir Nombre de Usuario, pulse Introducir Nombre del Usuario. La pantalla de teclado alfanumérico (Figura 2.18 1. Introducir Nombre del Usuario, pantalla de teclado alfanumérico 1, Página 21) se abre. Consulte también la Figura 2.19 2. Introducir Nombre del Usuario, pantalla de teclado alfanumérico 2, Página 22 – Utilice los botones alfanuméricos para introducir el nombre del usuario. Consulte la Tabla 2.3 Indicadores de armado, Página 15 para obtener información sobre el uso de los comandos de la parte inferior de la pantalla. – Pulse Enter para completar la entrada. El nombre del usuario aparece en texto más tenue debajo del nombre del botón Introducir Nombre del Usuario. Figura 2.18 1. Introducir Nombre del Usuario, pantalla de teclado alfanumérico 1 Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 22 Centro de control MAP Figura 2.19 2. Introducir Nombre del Usuario, pantalla de teclado alfanumérico 2 – En la pantalla Introducir Nombre del Usuario, pulse Introducir Apellido del Usuario. – En la pantalla de teclado alfanumérico, introduzca los apellidos del usuario. Consulte la Tabla 2.3 Indicadores de armado, Página 15 para obtener información sobre el uso de los comandos de la parte inferior de la pantalla. – Pulse Enter para completar la entrada. Los apellidos del usuario aparecen en texto más tenue debajo del nombre del botón Introducir Apellido del Usuario. – Pulse Enter para completar la entrada Nombre de usuario. Añadir Usuario Smartkey – Para designar un usuario de Smartkey, pulse Añadir Usuario Smartkey en la pantalla Añadir Usuario (Figura 2.13 Pantalla Añadir Usuario, Página 19). La pantalla Añadir Usuario Smartkey (Figura 2.20 Pantalla Añadir Usuario Smartkey, Página 22) se abre. Figura 2.20 Pantalla Añadir Usuario Smartkey Nota! Los tres siguientes pasos son opcionales en el procedimiento para agregar un usuario. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 23 Centro de control MAP Funcionamiento | es – Si desea introducir el número de ID del testigo de Smartkey en el centro de control, pulse Poner Número Testigo Smartkey. La pantalla de teclado Poner Número Testigo Smartkey (Figura 2.21 Pantalla de teclado Poner Número Testigo Smartkey, Página 23) se abre. Consulte la Tabla 2.3 Indicadores de armado, Página 15 para obtener información sobre el uso de los comandos de la parte inferior de la pantalla. – Utilice el teclado que aparece en la pantalla para introducir el ID de 8 caracteres que se encuentra en el testigo de Smartkey. El código aparece en el campo Introduzca y aparece el campo de verificación de código. – Introduzca el mismo código de nuevo. El código aparece en el campo de verificación de código. – Pulse OK. Si el número de testigo del campo Introduzca coincide con el número introducido en el campo de verificación de código, el número de testigo de Smartkey aparece en texto más tenue debajo del nombre del botón Poner Número Testigo Smartkey de la pantalla Añadir Usuario Smartkey. Si estos números no coinciden, aparece un mensaje de error y debe introducir de nuevo el número de testigo y verificar el código. Figura 2.21 Pantalla de teclado Poner Número Testigo Smartkey – En la pantalla Añadir Usuario Smartkey (Figura 2.20 Pantalla Añadir Usuario Smartkey, Página 22), pulse Seleccionar Perfil Smartkey. La pantalla Seleccionar Perfil Smartkey ( Figura 2.23 Pantalla Seleccionar Perfil Smartkey, Página 24) se abre. Nota! Si no hay programado ningún perfil de Smartkey, el mensaje Atención - Utilice el RPS para agregar una configuración de Smartkey (Figura 2.22 Atención - Utilice el RPS para agregar una configuración de Smartkey, Página 24) aparece. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 24 Centro de control MAP Figura 2.22 Atención - Utilice el RPS para agregar una configuración de Smartkey – Pulse un botón de la pantalla Seleccionar Perfil Smartkey para seleccionar uno de los perfiles de Smartkey; a continuación, pulse OK. Figura 2.23 Pantalla Seleccionar Perfil Smartkey El símbolo   aparece en el botón Añadir Usuario Smartkey. Añadir Usuario de Centro Control – En la pantalla Añadir Usuario (Figura 2.13 Pantalla Añadir Usuario, Página 19), pulse Añadir Usuario de Centro Control. La pantalla Añadir Usuario de Centro Control (Figura 2.24 Pantalla Añadir Usuario de Centro Control, Página 25) se abre. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 25 Centro de control MAP Funcionamiento | es Figura 2.24 Pantalla Añadir Usuario de Centro Control – Pulse Seleccionar Tipo de Usuario. La pantalla Seleccionar Tipo de Usuario (Figura 2.25 Pantalla Seleccionar Tipo de Usuario, Página 25) se abre. – Si pulsa el botón Usuario Estándar, aparece el símbolo   en el botón. – Si pulsa Usuario Temporal, aparece el símbolo   en el botón y la pantalla de teclado Duración del Usuario Temporal (Figura 2.26 Pantalla de teclado Duración del Usuario Temporal, Página 26) se abre. Utilice el teclado de la pantalla para introducir el número de días (de 0 a 99) que se permitirá el acceso al usuario temporal; a continuación, pulse OK para volver a la pantalla Seleccionar Tipo de Usuario. Nota! Un usuario con una validez de 0 días es un usuario inactivo. Los usuarios inactivos pueden activarse mediante el RPS o el MAP. Figura 2.25 Pantalla Seleccionar Tipo de Usuario Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 26 Centro de control MAP Figura 2.26 Pantalla de teclado Duración del Usuario Temporal – Pulse OK. El tipo de usuario seleccionado aparece en texto más tenue debajo del nombre del botón Seleccionar Tipo de Usuario de la pantalla Añadir Usuario de Centro Control. – En la pantalla Añadir Usuario de Centro Control (Figura 2.24 Pantalla Añadir Usuario de Centro Control, Página 25), pulse Seleccionar Perfil de Usuario. La pantalla Seleccionar Perfil de Usuario (Figura 2.27 Pantalla Seleccionar Perfil de Usuario, Página 26) se abre. Figura 2.27 Pantalla Seleccionar Perfil de Usuario – En la pantalla Seleccionar Perfil de Usuario (Figura 2.27 Pantalla Seleccionar Perfil de Usuario, Página 26) seleccione un perfil de usuario. El símbolo   aparece en el botón seleccionado (Figura 2.28 Selección de perfil de usuario: Usuario estándar, Página 27). 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 27 Centro de control MAP Funcionamiento | es Figura 2.28 Selección de perfil de usuario: Usuario estándar – Pulse OK. El perfil de usuario seleccionado aparece en texto más tenue debajo del nombre del botón Seleccionar Perfil de Usuario. – En la pantalla Añadir Usuario de Centro Control (Figura 2.24 Pantalla Añadir Usuario de Centro Control, Página 25), pulse Seleccionar Idioma del Usuario. La pantalla Seleccionar Idioma del Usuario (Figura 2.29 Seleccionar Idioma del Usuario, Página 27) se abre. – En las pantallas Seleccionar Idioma del Usuario (1 o 2), seleccione Alemán, Inglés, Francés u Holandés. El símbolo   aparece en el botón seleccionado. Figura 2.29 Seleccionar Idioma del Usuario – Pulse el botón OK. El idioma seleccionado aparece en texto más tenue debajo del nombre del botón Seleccionar Idioma del Usuario. – En la pantalla Añadir Usuario de Centro Control, pulse Seleccionar Tiempo de Salida. La pantalla Seleccionar Tiempo de Salida (Figura 2.30 Pantalla Seleccionar Tiempo de Salida, Página 28) se abre. – En la pantalla Seleccionar Tiempo de Salida, seleccione Estándar o Extendido.  El símbolo   aparece en el botón seleccionado (Figura 2.30 Pantalla Seleccionar Tiempo de Salida, Página 28). Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 28 Centro de control MAP Figura 2.30 Pantalla Seleccionar Tiempo de Salida – Pulse el botón OK. El tiempo de salida seleccionado aparece en texto más tenue debajo del nombre del botón Seleccionar Tiempo de Salida. – Cuando todos los botones de la pantalla Añadir Usuario de Centro Control (Figura 2.24 Pantalla Añadir Usuario de Centro Control, Página 25) muestren una entrada en texto más tenue, pulse OK. La pantalla Añadir Usuario se abre. Completar la función Añadir Usuario – Cuando las entradas están completadas en la pantalla Añadir Usuario (Figura 2.31 Pantalla Añadir Usuario completada, Página 28), deben aparecer entradas en texto más tenue debajo de los botones Introducir ID de Usuario e Introducir Nombre de Usuario.  El símbolo   debe aparecer en el botón Añadir Usuario Smartkey o Añadir Usuario de Centro Control. Nota! Hasta que no se completen todos los pasos anteriores, el botón Añadir Usuario aparecerá en texto más tenue. Figura 2.31 Pantalla Añadir Usuario completada – Pulse el botón Añadir Usuario. La pantalla muestra brevemente el mensaje Atención - Solicitud: usuario añadido correctamente (Figura 2.32 Atención: Usuario añadido correctamente, Página 29). A continuación, aparece el menú Usuarios. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 29: Eliminar Usuario

    Centro de control MAP Funcionamiento | es Figura 2.32 Atención: Usuario añadido correctamente 2.5.2 Eliminar Usuario Desde el menú Usuarios (Figura 2.12 Menú Usuarios, Página 18), pulse el botón Eliminar Usuario. La pantalla Eliminar Usuario (Figura 2.33 Pantalla Eliminar Usuario, Página 29) se abre. Si es necesario, pulse el botón Buscar u Ordenar/Filtrar para encontrar al usuario. Consulte la sección 2.2 Buscar y Ordenar/Filtrar, Página 11. Figura 2.33 Pantalla Eliminar Usuario En la pantalla Eliminar Usuario, pulse uno de los botones del menú que contienen un nombre de usuario. Aparece un mensaje pidiendo confirmación (Figura 2.34 Pantalla Confirmar eliminación de usuario, Página 30). Para continuar, pulse el botón Confirmar eliminación. Si no desea eliminar ese usuario, pulse el botón Atrás. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 30: Editar Usuario

    Centro de control MAP Figura 2.34 Pantalla Confirmar eliminación de usuario 2.5.3 Editar Usuario Desde el menú Usuarios (Figura 2.12 Menú Usuarios, Página 18), pulse Editar Usuario. La pantalla Editar Usuario (Figura 2.35 Pantalla Editar Usuario, Página 30) se abre con una lista de usuarios. Encuentre el usuario que desee editar y pulse el botón correspondiente. La pantalla Editar Usuario - ID de Usuario (Figura 2.36 Pantalla Editar Usuario - ID de Usuario, Página 31) se abre. Figura 2.35 Pantalla Editar Usuario 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 31 Centro de control MAP Funcionamiento | es Figura 2.36 Pantalla Editar Usuario - ID de Usuario En la pantalla Editar Usuario - ID de Usuario, puede restablecer la contraseña, editar el nombre de usuario, editar un usuario de Smartkey y editar un usuario del centro de control. Restaurar Código de Acceso En la pantalla Editar Usuario - ID de Usuario (Figura 2.36 Pantalla Editar Usuario - ID de Usuario, Página 31), pulse Restaurar Código de Acceso. Aparece una lista de usuarios. Pulse el botón del usuario cuya contraseña desee restablecer. Aparece un mensaje que indica que la solicitud de restablecimiento de contraseña se ha realizado correctamente. Editar Nombre de Usuario En la pantalla Editar Usuario - ID de Usuario (Figura 2.36 Pantalla Editar Usuario - ID de Usuario, Página 31), pulse Editar Nombre de Usuario. La pantalla Introducir Nombre de Usuario (Figura 2.17, página 19) se abre. Pulse Introducir Nombre de Usuario o Introducir Apellido del Usuario. La pantalla de teclado alfanumérico (Figura 2.18, página 20) se abre y el nombre se muestra en el campo Introducir Nombre de Usuario. Utilice los botones de edición de la parte inferior de la pantalla y las teclas alfanuméricas para realizar los cambios que desee. Pulse el botón Enter para volver a la pantalla Introducir Nombre de Usuario. Pulse el botón OK para volver a la pantalla Editar Usuario - ID de Usuario. Editar Usuario Smartkey En la pantalla Editar Usuario - ID de Usuario (Figura 2.36 Pantalla Editar Usuario - ID de Usuario, Página 31), pulse Editar Usuario Smartkey. La pantalla Editar Usuario Smartkey ( Figura 2.37 Pantalla Editar Usuario Smartkey, Página 31) se abre. Figura 2.37 Pantalla Editar Usuario Smartkey Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 32: Cambiar Código Clave

    Centro de control MAP Si desea agregar o cambiar un número de testigo de Smartkey, pulse el botón Introducir Testigo Smartkey. La pantalla de teclado Poner Número Testigo Smartkey (Figura 2.21 Pantalla de teclado Poner Número Testigo Smartkey, Página 23) se abre. Consulte la sección Añadir Usuario Smartkey, Página 22 para obtener las instrucciones sobre la introducción (o edición) del número hexadecimal del testigo de Smartkey en la pantalla de teclado. Editar Usuario Centro de Control En la pantalla Editar Usuario - ID de Usuario (Figura 2.36 Pantalla Editar Usuario - ID de Usuario, Página 31), pulse Editar Usuario Centro de Control. La pantalla Editar Usuario Centro de Control (Figura 2.38 Pantalla Editar Usuario Centro de Control, Página 32) se abre. Consulte la sección Añadir Usuario de Centro Control, Página 24 para obtener las instrucciones sobre la agregación o edición de información del usuario del centro de control. Figura 2.38 Pantalla Editar Usuario Centro de Control 2.5.4 Cambiar Código Clave Para cambiar la contraseña de un usuario con sesión iniciada, pulse Cambiar Código Clave. La pantalla Cambiar Código Clave (Figura 2.39 Pantalla Cambiar Código Clave, Página 32) se abre. Mediante el teclado numérico que aparece en la pantalla, introduzca la nueva contraseña en el campo Introduzca Nuevo Código Clave y, a continuación, verifique la nueva contraseña introduciéndola de nuevo en el campo Verificar Nuevo Código Clave. Figura 2.39 Pantalla Cambiar Código Clave 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 33: Calendarios

    Centro de control MAP Funcionamiento | es Calendarios La pantalla Calendarios permite al usuario ver o editar una planificación programada. En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8), pulse Calendarios. La pantalla Calendarios (Figura 2.40 Pantalla Calendarios, Página 33) se abre con una lista de las planificaciones programadas en el sistema. Figura 2.40 Pantalla Calendarios Para encontrar una planificación que desee ver o cambiar, el usuario puede buscar en la lista u ordenarla. Pulse el botón Buscar para mostrar la pantalla de teclado alfanumérico (Figura 2.41 1. Pantalla Buscar Calendarios 1, Página 33). Utilice las teclas numéricas, alfabéticas y de comando para introducir el nombre de una planificación. El nombre aparece en el campo Buscar Calendarios. Pulse el botón Enter para iniciar la búsqueda. Figura 2.41 1. Pantalla Buscar Calendarios 1 Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 34 Centro de control MAP Figura 2.42 2. Pantalla Buscar Calendarios 2 Para ordenar o filtrar la lista de planificaciones, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar Calendarios se abre. Seleccione una categoría de filtrado de la lista: – Listar Todos los Calendarios – Listar los Calendarios Inactivos – Listar los Calendarios Activos Pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación. Pulse el botón OK para iniciar la ordenación. Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11. Figura 2.43 Pantalla Ordenar/Filtrar Calendarios Para ver o editar una planificación, pulse el botón de dicha planificación. La pantalla Cambiar Calendario (Figura 2.44 Pantalla Cambiar Calendario, Página 35) se abre. Al pulsar el botón de la planificación, el usuario puede: – Desactivar la planificación (   ), – Activar la planificación (   ) (Figura 2.40 Pantalla Calendarios, Página 33). Mediante los botones Hora y Minuto, y los botones + y -, el usuario puede editar el tiempo de la planificación. Pulse el botón OK para aceptar los cambios. Aparece brevemente un mensaje que indica que la solicitud de cambio de la planificación se ha realizado correctamente. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 35: Armado De Un Área A Una Hora Preprogramada

    Centro de control MAP Funcionamiento | es Figura 2.44 Pantalla Cambiar Calendario Consulte también – Calendarios, Página 34 – Calendarios, Página 34 2.6.1 Armado de un área a una hora preprogramada Si se ha programado el sistema para que arme un área a una hora específica, el teclado emite un tono a intervalos cuando se activa la alarma y la pantalla Tiempo de Salida (Figura 2.6 Pantalla Tiempo de Salida, Página 14) se muestra. La pantalla Tiempo de Salida indica el tiempo del que dispone para salir del área antes de que su presencia active una alarma. Estado El menú de estado proporciona acceso a funciones para ver el estado del sistema. En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8) pulse Estado y, a continuación, seleccione la categoría de estado de los botones de la pantalla (Figura 2.45 Menú Estado, Página 35). Figura 2.45 Menú Estado 2.7.1 Ver Estado del Área En el menú Estado (Figura 2.45 Menú Estado, Página 35), pulse Ver Estado del Área. La pantalla Ver Estado del Área (Figura 2.46 Pantalla Ver Estado del Área, Página 36) se abre. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 36 Centro de control MAP Figura 2.46 Pantalla Ver Estado del Área El símbolo + se muestra cuando un área aparece como No Listo para Armar o No Listo para Desarmar, o cuando un área está lista para armado pero solo puede armarse mediante Smartkey o Blocklock. Al pulsar un símbolo + mostrado se abre una pantalla Ver Detalle del Estado de Área (Figura 2.47 Pantalla Ver Detalle del Estado de Área, Página 36). Figura 2.47 Pantalla Ver Detalle del Estado de Área Para encontrar el área que desee ver, el usuario puede buscar en la lista u ordenarla en la pantalla Ver Estado del Área (Figura 2.46 Pantalla Ver Estado del Área, Página 36). Pulse el botón Buscar para mostrar la pantalla de teclado alfanumérico (Figura 2.48 1. Pantalla Buscar - Ver Estado del Área 1, Página 37). Utilice las teclas numéricas, alfabéticas y de comando para introducir el nombre de un área. El nombre aparece en el campo Buscar: Ver Estado del Área. Pulse el botón Enter para iniciar la búsqueda. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 37 Centro de control MAP Funcionamiento | es Figura 2.48 1. Pantalla Buscar - Ver Estado del Área 1 Figura 2.49 2. Pantalla Buscar - Ver Estado del Área 2 Para ordenar o filtrar la lista de áreas, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/ Filtrar: Ver Estado del Área (Figura 2.50 1. Pantalla Ordenar/Filtrar: Ver Estado del Área 1, Página 38, consulte tambiénFigura 2.51 2. Pantalla Ordenar/Filtrar: Ver Estado del Área 2, Página 38) se abre. Seleccione una categoría de filtrado de la lista: – Listar Todas las Áreas – Listar las Áreas Armadas – Listar las Áreas Desarmadas – Listar las Áreas Listas Para Armar – Listar las Áreas No Listas Para Armar – Listar las Áreas Listas Para Desarmar – Listar las Áreas No Listas Para Desarmar Pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación. Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 38: Ver Estado Del Dispositivo

    Centro de control MAP Figura 2.50 1. Pantalla Ordenar/Filtrar: Ver Estado del Área 1 Figura 2.51 2. Pantalla Ordenar/Filtrar: Ver Estado del Área 2 Consulte también – Ver Estado del Área, Página 37 2.7.2 Ver Estado del Dispositivo En el menú Estado (Figura 2.45 Menú Estado, Página 35), pulse Ver Estado del Dispositivo. La pantalla Seleccionar Estado Dispositivo (Figura 2.52 Pantalla Seleccionar Estado Dispositivo, Página 39) se abre. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 39 Centro de control MAP Funcionamiento | es Figura 2.52 Pantalla Seleccionar Estado Dispositivo En la pantalla Seleccionar Estado Dispositivo, pulse Seleccionar Área o Todos los Dispositivos. – Si pulsa Seleccionar Área, la pantalla Seleccionar Área (Figura 2.53 Pantalla Seleccionar Área, Página 39) se abre. Pulse el botón de un área. La pantalla Ver Estado del Dispositivo (Figura 2.54 Pantalla Ver Estado del Dispositivo, Página 40) se abre con una lista de los dispositivos del área seleccionada. Figura 2.53 Pantalla Seleccionar Área – Si pulsa Todos los Dispositivos, la pantalla Ver Estado del Dispositivo (Figura 2.54 Pantalla Ver Estado del Dispositivo, Página 40) se abre con una lista de todos los dispositivos. El estado del dispositivo se muestra en texto más tenue debajo del nombre del dispositivo. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 40 Centro de control MAP Figura 2.54 Pantalla Ver Estado del Dispositivo Para encontrar el dispositivo que desee ver, el usuario puede buscar en la lista u ordenarla. Pulse el botón Buscar para mostrar la pantalla Buscar: Ver Estado del Dispositivo (Figura 2.55 Pantalla Buscar: Ver Estado del Dispositivo 1, Página 40). Utilice las teclas numéricas, alfabéticas y de comando para introducir el nombre de un dispositivo. El nombre aparece en el campo Buscar: Ver Estado del Dispositivo. Pulse el botón Enter para iniciar la búsqueda. Figura 2.55 Pantalla Buscar: Ver Estado del Dispositivo 1 Figura 2.56 Pantalla Buscar: Ver Estado del Dispositivo 2 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 41 Centro de control MAP Funcionamiento | es Para ordenar o filtrar la lista de dispositivos, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar: Ver Estado del Dispositivo (Figura 2.57 Pantalla Ordenar/Filtrar: Ver Estado del Dispositivo, Página 41) se abre. Nota! Si el usuario accede a este menú a través de Seleccionar Área, el siguiente filtro muestra el estado correspondiente para los dispositivos en dicha área únicamente. Seleccione una categoría de filtrado de la lista: – Listar Todos los Dispositivos – Listar los Dispositivos en Fallo – Listar los Dispositivos Anulados – Listar los Dispositivos Desanulados – Listar los Dispositivos Deshabilitados – Listar los Dispositivos Habilitados A continuación, pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación. Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11. Figura 2.57 Pantalla Ordenar/Filtrar: Ver Estado del Dispositivo Pulse el botón de uno de los dispositivos para ver más información sobre dicho dispositivo. Una pantalla Ver Detalle Estado Dispositivo (Figura 2.58 Pantalla Ver Detalle Estado Dispositivo, Página 42) se abre y muestra los detalles del dispositivo seleccionado. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 42: Anular/Desanular Dispositivo

    Centro de control MAP Figura 2.58 Pantalla Ver Detalle Estado Dispositivo Consulte también – Ver Estado del Dispositivo, Página 40 2.7.3 Anular/Desanular Dispositivo Para armar el sistema independientemente del estado de un dispositivo particular, el usuario puede anular dicho dispositivo. Nota! Un dispositivo no se puede anular si el área en la que se encuentra está armada, hay un evento activo en el sistema desde el área en la que se encuentra o si se está realizando la prueba de paseo de dicho dispositivo. Por ejemplo, si hay un contacto de ventana instalado en una ventana que el usuario quiere dejar abierta, se puede anular el punto del contacto de ventana. Esto permite al usuario armar el sistema incluso aunque el estado del punto del contacto de ventana sea Activo. Nota! Anular un dispositivo solo desactiva su capacidad de notificar al sistema de seguridad acerca de una alarma o evento de problema. Los eventos de sabotaje siguen activos en un dispositivo anulado. En el menú Estado (Figura 2.45 Menú Estado, Página 35), pulse Anular/Desanular Dispositivo. La pantalla Anular/Desanular Dispositivo (Figura 2.59 Pantalla Anular/Desanular Dispositivo, Página 43) enumera los dispositivos y muestra, para cada dispositivo, si está: – Anulado (  ) o – Desanulado (  Pulse el botón de un dispositivo en la pantalla para cambiar su estado de anulación. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 43 Centro de control MAP Funcionamiento | es Figura 2.59 Pantalla Anular/Desanular Dispositivo Para encontrar un dispositivo específico, el usuario puede buscar en la lista u ordenarla. Pulse el botón Buscar para mostrar la pantalla Buscar: Anular/Desanular Dispositivo (Figura 2.60 Pantalla Buscar: Anular/Desanular Dispositivo, Página 43). Utilice las teclas numéricas, alfabéticas y de comando para introducir el nombre de un dispositivo. El nombre aparece en el campo Buscar: Anular/Desanular Dispositivo. Pulse el botón Enter para iniciar la búsqueda. Figura 2.60 Pantalla Buscar: Anular/Desanular Dispositivo Para ordenar o filtrar la lista de dispositivos, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar: Anular/Desanular Dispositivo (Figura 2.61 Pantalla Ordenar/Filtrar: Anular/ Desanular Dispositivo, Página 44) se abre. Seleccione una categoría de filtrado de la lista: – Listar Todos los Dispositivos – Listar los Dispositivos en Fallo – Listar los Dispositivos Anulados – Listar los Dispositivos Desanulados A continuación, pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación que desee. Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección 2.2 Buscar y Ordenar/Filtrar, Página 11. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 44: Desanular Todos Dispositivos

    Centro de control MAP Figura 2.61 Pantalla Ordenar/Filtrar: Anular/Desanular Dispositivo 2.7.4 Desanular Todos Dispositivos Para desanular todos los dispositivos anulados, pulse Desanular Todos Dispositivos en el menú de estado (Figura 2.45 Menú Estado, Página 35). La pantalla Atención - Solicitud para: todos los dispositivos desanulados correctamente (Figura 2.62 Pantalla Desanular Todos Dispositivos Realizado, Página 44) se abre y todos los dispositivos desanulados vuelven a su estado desanulado (Normal, Con detección, Perdido, Problema) Figura 2.62 Pantalla Desanular Todos Dispositivos Realizado Servicio El menú de servicio proporciona acceso a las funciones de servicio del sistema. En el menú principal (Figura 1.5 Menú principal, pantalla 1, Página 8), pulse el botón Servicio. El menú Servicio (Figura 2.63 Menú Servicio, pantalla 1, Página 45, Figura 2.64 Menú Servicio, pantalla 2, Página 45 y Figura 2.65 Menú Servicio, pantalla 3, Página 45) se abre. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 45 Centro de control MAP Funcionamiento | es Figura 2.63 Menú Servicio, pantalla 1 Figura 2.64 Menú Servicio, pantalla 2 Figura 2.65 Menú Servicio, pantalla 3 Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 46: Historial De Eventos

    Centro de control MAP 2.8.1 Historial de Eventos En el menú Servicio (Figura 2.63 Menú Servicio, pantalla 1, Página 45), pulse el botón Historial de Eventos. La pantalla Historial de Eventos (Figura 2.66 Historial de Eventos, pantalla 1, Página 46) se abre. Consulte también la página 2 de la pantalla Historial de Eventos (Figura 2.67 Historial de Eventos, pantalla 2, Página 46). El usuario puede seleccionar entre: – Ver Historial – Imprimir Historial – Filtrar por Rango de Fechas – Filtrar por Tipo de Evento – Ordenar por Figura 2.66 Historial de Eventos, pantalla 1 Figura 2.67 Historial de Eventos, pantalla 2 Ver Historial En la pantalla Historial de Eventos, pulse el botón Ver Historial. La pantalla Ver Historial ( Figura 2.68 Pantalla Ver Historial, Página 47) se abre con una lista de los eventos almacenados en la memoria del histórico del panel de control. Estos eventos no se limitan a los eventos iniciados por los sensores del sistema. Toda la actividad del sistema, como el armado y desarmado, los problemas, los sabotajes, etc., se enumera en la pantalla Ver Historial. El filtro predeterminado del histórico comprende las últimas 24 horas. Para ampliar el intervalo de tiempo, seleccione Filtrar por Rango de Fechas (consulte la sección Filtrar por Rango de Fechas, Página 47). Para ver únicamente los eventos de sensor, consulte la sección Evento de Memoria, Página 63. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 47 Centro de control MAP Funcionamiento | es Figura 2.68 Pantalla Ver Historial Imprimir Historial En la pantalla Historial de Eventos (Figura 2.66 Historial de Eventos, pantalla 1, Página 46), pulse Imprimir Historial. El sistema imprime los datos del histórico mediante la impresora del sistema. La pantalla del centro de control muestra el mensaje: Atención - Solicitud para: Imprimir Historial Realizado (Figura 2.69 Pantalla Imprimir Historial Realizado, Página 47) o La impresora no está lista. Figura 2.69 Pantalla Imprimir Historial Realizado Filtrar por Rango de Fechas En la pantalla Historial de Eventos (Figura 2.66 Historial de Eventos, pantalla 1, Página 46), pulse Filtrar por Rango de Fechas. La pantalla Filtrar: Fechas Historial Evento (Figura 2.70 Pantalla Filtrar: Fechas Historial Evento, Página 48) se abre. Pulse Fecha de Comienzo o Fecha de Finalización y, a continuación, toque los botones de fecha y hora para seleccionar el elemento que desee cambiar. Pulse los botones + y - para cambiar las fechas del intervalo. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 48 Centro de control MAP Figura 2.70 Pantalla Filtrar: Fechas Historial Evento Filtrar por Tipo de Evento En la pantalla Historial de Eventos (Figura 2.66 Historial de Eventos, pantalla 1, Página 46), pulse Filtrar por Tipo de Evento. La pantalla Filtrar: Tipo de Historial de Eventos se abre (consulte Figura 2.71 Filtrar: Tipo Historial Evento, pantalla 1, Página 48yFigura 2.72 Filtrar: Tipo Historial Evento, pantalla 2, Página 49). El usuario puede seleccionar una opción de la siguiente lista: – Todos los Eventos – Eventos de Alarma – Eventos de Problema – Eventos del Sistema – Eventos Armar/Desarmar – Eventos de Operación – Eventos de Mantenimiento Cuando se pulsa una opción, la pantalla vuelve a Historial de Eventos. El tipo de evento seleccionado aparece en texto más tenue en el botón Filtrar por Tipo de Evento. Figura 2.71 Filtrar: Tipo Historial Evento, pantalla 1 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 49: Ver Información De La Versión

    Centro de control MAP Funcionamiento | es Figura 2.72 Filtrar: Tipo Historial Evento, pantalla 2 Ordenar por En la pantalla Historial de Eventos (Figura 2.67 Historial de Eventos, pantalla 2, Página 46), pulse Ordenar por. La pantalla Ordenar por se abre y muestra dos opciones: – – Tipo de Evento Pulse una de las opciones para ordenar los eventos. La pantalla vuelve a Historial de Eventos, con la opción escogida para Ordenar por registrada en texto más tenue en el botón Ordenar por. Figura 2.73 Pantalla Ordenar por Consulte también – Historial de Eventos, Página 49 2.8.2 Ver Información de la Versión En el menú Servicio (Figura 2.63 Menú Servicio, pantalla 1, Página 45), seleccione Ver Información de la Versión. La pantalla Ver Información de la Versión (Figura 2.74 Pantalla Ver Información de la Versión, Página 50) se abre y muestra: – la versión de firmware del panel de control, – la versión de hardware del panel de control y – la versión de firmware del centro de control. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 50: Habilitar/Deshabilitar Dispositivo

    Centro de control MAP Figura 2.74 Pantalla Ver Información de la Versión 2.8.3 Habilitar/Deshabilitar Dispositivo Desactivar de manera efectiva un dispositivo elimina dicho dispositivo del sistema de seguridad. El panel de control ignora todas las señales recibidas de un dispositivo desactivado. Solo los usuarios autorizados, como el instalador o los responsables de seguridad, pueden desactivar dispositivos. Para obtener información sobre la desanulación de un dispositivo, consulte la sección Anular/Desanular Dispositivo, Página 42. En el menú Servicio (Figura 2.63 Menú Servicio, pantalla 1, Página 45), pulse Habilitar/ Deshabilitar Dispositivo. La pantalla Habilitar/Deshabilitar Dispositivo (Figura 2.75 Pantalla Habilitar/Deshabilitar Dispositivo, Página 50) enumera cada dispositivo y su estado actual: – Deshabilitado (  ) o – Habilitado (  Nota! El usuario puede activar o desactivar un dispositivo solo si el área en la que se encuentra dicho dispositivo no está armada. Figura 2.75 Pantalla Habilitar/Deshabilitar Dispositivo Para encontrar un dispositivo específico, el usuario puede buscar en la lista u ordenarla. Pulse el botón Buscar para mostrar la pantalla Buscar: Anular/Desanular Dispositivo (Figura 2.76 Pantalla Buscar: Anular/Desanular Dispositivo, Página 51). Utilice las teclas numéricas, 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 51: Ajustar Fecha Y Hora

    Centro de control MAP Funcionamiento | es alfabéticas y de comando para introducir el nombre de un dispositivo. El nombre aparece en el campo Buscar: Anular/Desanular Dispositivo. Pulse el botón Enter para iniciar la búsqueda. Figura 2.76 Pantalla Buscar: Anular/Desanular Dispositivo Para ordenar o filtrar la lista de dispositivos, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar: Habilitar/Deshabilitar Dispositivo (Figura 2.77 Pantalla Ordenar/Filtrar: Habilitar/Deshabilitar Dispositivo, Página 51) se abre. Seleccione una categoría de filtrado de la lista: – Listar Todos los Dispositivos – Listar los Dispositivos en Fallo – Listar los Dispositivos Deshabilitados – Listar los Dispositivos Habilitados Pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación. Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11. Figura 2.77 Pantalla Ordenar/Filtrar: Habilitar/Deshabilitar Dispositivo 2.8.4 Ajustar Fecha y Hora En el menú Servicio (Figura 2.63 Menú Servicio, pantalla 1, Página 45), seleccione Ajustar Fecha y Hora. Utilice la pantalla Ajustar Fecha y Hora (Figura 2.78 Pantalla Ajustar Fecha y Hora, Página 52) para ajustar la fecha y la hora: Pulse el elemento de fecha u hora para seleccionar el valor que desee modificar. Pulse el botón + o - para incrementar o reducir el valor del elemento. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 52: Testpaseo

    Centro de control MAP Pulse el botón OK cuando finalice. El botón 24-Horas está inactivo. Se trata de un recordatorio de que las horas van desde las 00:00 (media noche) hasta las 23:00 (11 p.m.). Figura 2.78 Pantalla Ajustar Fecha y Hora 2.8.5 TestPaseo En el menú Servicio (Figura 2.64 Menú Servicio, pantalla 2, Página 45), pulse TestPaseo. La pantalla TestPaseo (Figura 2.79 Pantalla TestPaseo, Página 52) identifica las opciones disponibles: – Iniciar Nueva Prueba de Paseo – Reanudar Prueba de Paseo (este botón no se activa hasta que no se completa la primera prueba de paseo) – Iniciar Prueba Sísmicos – Imprimir Prueba de Paseo (este botón no se activa hasta que no se completa la primera prueba de paseo) Figura 2.79 Pantalla TestPaseo 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 53 Centro de control MAP Funcionamiento | es Iniciar Nueva Prueba de Paseo Nota! Durante una prueba de paseo, los botones Atrás e Inicio están inactivos. Salir (a la pantalla inactiva) es el único botón activo. Ya que solo ciertas personas están autorizadas a realizar una prueba de paseo y que la prueba requiere que la persona abandone el área cercana al centro de control, únicamente otro usuario con el mismo nivel de autoridad puede salir a la pantalla inactiva e iniciar sesión con el nivel de autoridad adecuado. Al hacerlo, se interrumpe la prueba de paseo. Para evitar la interrupción de la prueba, el instalador puede colocar una nota en el centro de control para indicar que se está realizando una prueba. En la pantalla Prueba de paseo, pulse Iniciar Nueva Prueba de Paseo. La pantalla Seleccionar Prueba de Paseo (Figura 2.80 Pantalla Seleccionar Prueba de Paseo, Página 53) se abre y muestra las siguientes opciones: – Seleccionar Área – Todos los Puntos Figura 2.80 Pantalla Seleccionar Prueba de Paseo Si pulsa el botón Seleccionar Área, la pantalla Seleccionar Área (Figura 2.81 Pantalla TestPaseo: Seleccionar Áreas, Página 54) se abre. Pulse los botones de las áreas en las que desee realizar la prueba. Nota! Las áreas armadas no están disponibles (aparecen atenuadas) para la prueba de paseo. Si una de las áreas del sistema está armada, el botón Todos los puntos aparece atenuado (está desactivado). Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 54 Centro de control MAP A continuación, pulse el botón TestPaseo. Figura 2.81 Pantalla TestPaseo: Seleccionar Áreas Para encontrar un área específica en la que desee realizar la prueba, el usuario puede ordenar la lista. Para ordenar o filtrar la lista de áreas, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar: Seleccionar Área (Figura 2.82 Pantalla Ordenar/Filtrar: Seleccionar Área, Página 54) se abre. Seleccione una opción de ordenación de la lista: – Listar Todas las Áreas A - Z – Listar Todas las Áreas Z - A La ordenación se inicia y se completa en unos segundos. Figura 2.82 Pantalla Ordenar/Filtrar: Seleccionar Área Para obtener más información sobre la ordenación y el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11. En la pantalla Seleccionar Áreas (Figura 2.82 Pantalla Ordenar/Filtrar: Seleccionar Área, Página 54 ), si pulsa Todos los Puntos, se abre una pantalla de advertencia (consulteFigura 2.83 Atención - La comunicación de eventos está desactivada durante la prueba de paseo, Página 55). 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...
  • Página 55 Centro de control MAP Funcionamiento | es Figura 2.83 Atención - La comunicación de eventos está desactivada durante la prueba de paseo A continuación, la pantalla TestPaseo: Puntos Probados (Figura 2.84 Pantalla TestPaseo: Puntos Probados, Página 55) se abre y muestra el último punto comprobado y una lista de puntos sin comprobar. En esta pantalla, el usuario puede seleccionar el botón Ver probados o el botón Imprimir prueba. Cuando se selecciona el botón Ver probados, se abre una pantalla con una lista de los puntos que ya se han comprobado. El botón Ver probados es ahora Ver no probados. Esto permite al usuario cambiar entre los puntos comprobado y no comprobados. Figura 2.84 Pantalla TestPaseo: Puntos Probados El botón Imprimir prueba también está disponible en esta pantalla. Cuando se selecciona el botón Imprimir prueba en la pantalla TestPaseo: Puntos Probados, la pantalla Imprimir Prueba de Paseo (Figura 2.85 Pantalla Imprimir Prueba de Paseo, Página 56) se abre y muestra dos opciones. – Imprimir Puntos Probados – Imprimir Puntos No Probados Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 56 Centro de control MAP Figura 2.85 Pantalla Imprimir Prueba de Paseo Reanudar Prueba de Paseo El botón Reanudar Prueba de Paseo está activo solo cuando el usuario cierra sesión en el centro de control antes de que se comprueben todos los puntos. Consulte Figura 2.86 Pantalla TestPaseo, todos los botones activos, Página 56. Figura 2.86 Pantalla TestPaseo, todos los botones activos Iniciar Prueba Sísmicos Figura 2.87 Pantalla Prueba Sísmicos 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 57: Prueba Detector De Movimiento

    Centro de control MAP Funcionamiento | es Prueba Sísmicos es igual que la TestPaseo y utiliza la misma pantalla, solo que la primera comprueba los detectores sísmicos. Los detectores sísmicos equipados con un trasmisor de prueba se comprueban automáticamente. Los puntos que no tienen un transmisor de prueba deben activarse manualmente. Prueba Sísmicos solo puede llevarse a cabo si todas las áreas están desarmadas. Imprimir Prueba de Paseo Figura 2.88 Pantalla Imprimir Prueba de Paseo Consulte también – TestPaseo, Página 56 – TestPaseo, Página 57 2.8.6 Prueba Detector de Movimiento En el menú Servicio (Figura 2.64 Menú Servicio, pantalla 2, Página 45), pulse Prueba Detector de Movimiento. La pantalla Selec.Prueba Detector Movimiento (Figura 2.89 Pantalla Selec.Prueba Detector Movimiento, Página 57) aparece con una marca de verificación verde o un símbolo "X" rojo en el botón Prueba Movimiento en Todas Áreas e indica si: – El modo de prueba está activado (  ). – El modo de prueba está desactivado (  Figura 2.89 Pantalla Selec.Prueba Detector Movimiento Para cambiar el símbolo del botón Prueba Movimiento en Todas Áreas, pulse el botón. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 58: Prueba De Sirena

    Centro de control MAP Para comprobar una área seleccionada (o más de un área), pulse el botón Prueba Movimiento Áreas Elegidas. La pantalla Prueba Detector de Movimiento aparece con marcas "X" rojas ( Figura 2.90 Pantalla Prueba Detector de Movimiento, modo de prueba desactivado, Página 58) o marcas de verificación verdes (Figura 2.91 Pantalla Prueba Detector de Movimiento, modo de prueba activado, Página 58). Figura 2.90 Pantalla Prueba Detector de Movimiento, modo de prueba desactivado Figura 2.91 Pantalla Prueba Detector de Movimiento, modo de prueba activado Si el modo de prueba está activado, los LED de los detectores equipados con esta función se iluminan si se detecta movimiento. 2.8.7 Prueba de sirena En el menú Servicio (Figura 2.64 Menú Servicio, pantalla 2, Página 45), seleccione Prueba de sirena. La pantalla Prueba de sirena en curso (Figura 2.92 Atención - Prueba de campana en curso, Página 59) muestra que la prueba de sirena está en curso. Durante la prueba de sirena, los LED rojo, ámbar y verde del centro de control se iluminan durante tres segundos y el altavoz emite un pitido corto. La prueba de sirena se completa en aproximadamente tres minutos para las alarmas ópticas y en aproximadamente tres segundos para las alarmas acústicas. La prueba de campana no se puede desconectar. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 59: Cambiar/Ver Estado De Salida

    Centro de control MAP Funcionamiento | es Figura 2.92 Atención - Prueba de campana en curso 2.8.8 Cambiar/Ver Estado de Salida En el menú Servicio (Figura 2.64 Menú Servicio, pantalla 2, Página 45), seleccione Cambiar/Ver Estado de Salida. La pantalla Cambiar/Ver Estado de Salida (Figura 2.93 Pantalla Cambiar/Ver Estado de Salida, Página 59) se abre y muestra una lista de todas las salidas. – La salida está desactivada (  ). – La salida está activada (  ). Figura 2.93 Pantalla Cambiar/Ver Estado de Salida Al pulsar los botones de salida se cambia el estado de las salidas. Para buscar en la lista una salida específica, pulse el botón Buscar. La pantalla Buscar: Cambiar/Ver Estado de Salida ( Figura 2.94 Pantalla Buscar: Cambiar/Ver Estado de Salida, Página 60) se abre. Utilice las teclas numéricas, alfabéticas y de comando para introducir el nombre de una salida. El nombre aparece en el campo de la parte superior de la pantalla. Pulse el botón Enter para iniciar la búsqueda. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 60: Autorización Del Fabricante

    Centro de control MAP Figura 2.94 Pantalla Buscar: Cambiar/Ver Estado de Salida Para ordenar o filtrar la lista de salidas, pulse el botón Ordenar/Filtrar de la pantalla Cambiar/Ver Estado de Salida. La pantalla Ordenar/Filtrar: Cambiar/Ver Estado de Salida ( Figura 2.95 Pantalla Ordenar/Filtrar: Cambiar/Ver Estado de Salida, Página 60) se abre. Pulse un botón para seleccionar una las siguientes opciones de lista: – Listar Todas las Salidas – Listar salidas "Off" – Listar salidas "On" Figura 2.95 Pantalla Ordenar/Filtrar: Cambiar/Ver Estado de Salida 2.8.9 Autorización del Fabricante En la pantalla Servicio (Figura 2.65 Menú Servicio, pantalla 3, Página 45), pulse Autorización del Fabricante. La pantalla Autorización del Fabricante (Figura 2.96 Menú Autorización del Fabricante, Página 61) se abre. El botón muestra una marca de verificación verde o una marca "X" roja que indican si la autorización del fabricante se ha establecido o no. Pulse el botón Autorización del Fabricante para conceder acceso al sistema al fabricante del sistema de seguridad. Esta autorización caduca una vez transcurrido el número de horas configurado. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 61: Ajustar Volumen/Brillo

    Centro de control MAP Funcionamiento | es Figura 2.96 Menú Autorización del Fabricante 2.8.10 Ajustar Volumen/Brillo En el menú Servicio (Figura 2.65 Menú Servicio, pantalla 3, Página 45), seleccione Ajustar Volumen/Brillo. Utilice la pantalla Ajustar Volumen/Brillo (Figura 2.97 Pantalla Ajustar Volumen/Brillo, Página 61) para establecer el volumen y el brillo: Pulse Volumen o Brillo. Pulse el botón + o - para aumentar o disminuir el ajuste de volumen o brillo. Pulse uno de los botones de la barra de botones para salir de la pantalla. Figura 2.97 Pantalla Ajustar Volumen/Brillo 2.8.11 Modo Chime On/Off Cuando el modo chime está activado, abrir la puerta programada (una puerta en el área local [el área donde se encuentra ubicado el centro de control]) provoca que la pantalla táctil emita un pitido. El modo chime está activado solo si el sistema está desarmado. Nota! El modo chime no es compatible con el área del panel de control. En el menú de servicio (Figura 2.65 Menú Servicio, pantalla 3, Página 45) pulse Modo Chime On/Off. La pantalla Modo Chime On/Off (Figura 2.98 Pantalla Modo Chime On/Off, Página 62) se abre. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 62: Programa Interno

    Centro de control MAP – Off ( ) u – On ( Figura 2.98 Pantalla Modo Chime On/Off Programa Interno Si el instalador configuró el sistema con programas internos, el usuario puede activar o desactivar esos programas desde la pantalla táctil. En el menú principal (Figura 1.6 Menú principal, pantalla 2, Página 9), pulse Programa Interno. En la pantalla Iniciar/Parar Programa Interno (Figura 2.99 Pantalla Iniciar/Parar Programa Interno, Página 62), pulse el botón de la pantalla de un programa para cambiar su estado a: – Deshabilitado (  ) o – Habilitado (  ). Figura 2.99 Pantalla Iniciar/Parar Programa Interno Para ordenar o filtrar la lista de programas internos, pulse el botón Ordenar/Filtrar. La pantalla Ordenar/Filtrar: Iniciar/Parar Programa Interno (Figura 2.100 Pantalla Ordenar/Filtrar: Iniciar/Parar Programa Interno, Página 63) se abre. Seleccione una categoría de filtrado de la lista: – Listar Todos los Programas – Listar los Programas Inactivos – Listar los Programas Activos A continuación, pulse el botón A - Z o Z - A para seleccionar la secuencia de ordenación. 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 63: Evento De Memoria

    Centro de control MAP Funcionamiento | es Para obtener más información sobre la búsqueda, la ordenación o el filtrado, consulte la sección Buscar y Ordenar/Filtrar, Página 11 Figura 2.100 Pantalla Ordenar/Filtrar: Iniciar/Parar Programa Interno 2.10 Evento de Memoria El menú Evento de Memoria proporciona acceso a las funciones de eventos de sensor del sistema. En el menú principal (Figura 2.101 Pantalla Evento de Memoria, Página 63), pulse Evento de Memoria. La pantalla Evento de Memoria ( Figura 2.100, página 56) se abre y muestra las siguientes opciones: – Ver Memoria de Eventos – Borrar Memoria de Eventos – Ver Contador de Alarma – Silenciar Figura 2.101 Pantalla Evento de Memoria Para ver eventos que no sean del sensor, como el armado, el desarmado, los problemas y los sabotajes, consulte la sección Historial de Eventos, Página 46. Consulte también – Elementos de la pantalla, Página 9 2.10.1 Ver Memoria de Eventos Esta función permite al usuario ver los eventos del sistema almacenados en el panel de control desde la última vez que se borró la memoria de eventos. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...

  • Página 64: Borrar Memoria De Eventos

    Centro de control MAP En la pantalla Evento de Memoria (Figura 2.101 Pantalla Evento de Memoria, Página 63), seleccione Ver Memoria de Eventos. La pantalla táctil enumera los eventos del sistema ( Figura 2.102 Pantalla Ver Memoria de Eventos, Página 64). Figura 2.102 Pantalla Ver Memoria de Eventos Pulse Borrar eventos para eliminar los contenidos de la memoria de eventos. 2.10.2 Borrar Memoria de Eventos Para obtener más información sobre la memoria de eventos, consulte la sección Evento de Memoria, Página 63 En la pantalla Evento de Memoria (Figura 2.101 Pantalla Evento de Memoria, Página 63), seleccione Borrar Memoria de Eventos. El sistema elimina los contenidos de la memoria de eventos. 2.10.3 Ver Contador de Alarma Esta función permite al usuario ver el número de alarmas del sistema desde que se instaló el centro de control. En la pantalla Evento de Memoria (Figura 2.101 Pantalla Evento de Memoria, Página 63), pulse Ver Contador de Alarma. La pantalla táctil muestra el valor del contador de alarmas (Figura 2.103 Pantalla Ver Contador de Alarma, Página 64). Figura 2.103 Pantalla Ver Contador de Alarma 2014.11 | 06 | F.01U.296.701 Manual del usuario Bosch Sicherheitssysteme, GmbH...

  • Página 65: Silenciar

    Centro de control MAP Funcionamiento | es 2.10.4 Silenciar Esta función permite al usuario silenciar el zumbador del sistema y las posibles alarmas activadas. En la pantalla Evento de Memoria (Figura 2.101 Pantalla Evento de Memoria, Página 63), pulse Silenciar. El mensaje Atención - Los eventos se silenciarán automáticamente muestra que los eventos se silenciarán automáticamente (Figura 2.104 Mensaje Los eventos se silenciarán automáticamente, Página 65). Figura 2.104 Mensaje Los eventos se silenciarán automáticamente 2.11 Utilice el menú de RPS para autorizar al instalador a establecer una conexión RPS remota con el panel de control. En el menú principal (Figura 1.6 Menú principal, pantalla 2, Página 9), pulse el botón RPS. La pantalla RPS (Figura 2.105 Menú RPS, Página 65) se abre y muestra las siguientes opciones: – Autorizar Acceso RPS – Cancelar Autorización RPS Figura 2.105 Menú RPS Para permitir una conexión remota RPS con el panel de control, pulse Autorizar Acceso RPS. Para cancelar la autorización para una conexión remota RPS con el panel de control, pulse Cancelar Autorización RPS. Bosch Sicherheitssysteme, GmbH Manual del usuario 2014.11 | 06 | F.01U.296.701...
  • Página 66 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2014...
