4.2. SEÑALIZACIONES EN MODO DE TRABAJO
DIS6 dispone de cuatro indicadores LED situados a la
derecha del display para reconocimiento del estado de
las alarmas. Los LEDs están numerados del 1 al 4 si bien
con la opción 2RE, sólo se utilizarán los dos primeros.
Los valores de setpoint programados, incluso si están
inhibidos, podrán visualizarse durante el funcionamiento
normal del aparato mediante pulsaciones de la tecla
"LIMIT".
La presentación de cualquiera de los setpoints no afecta
a la lectura de la variable medida en el display principal ;

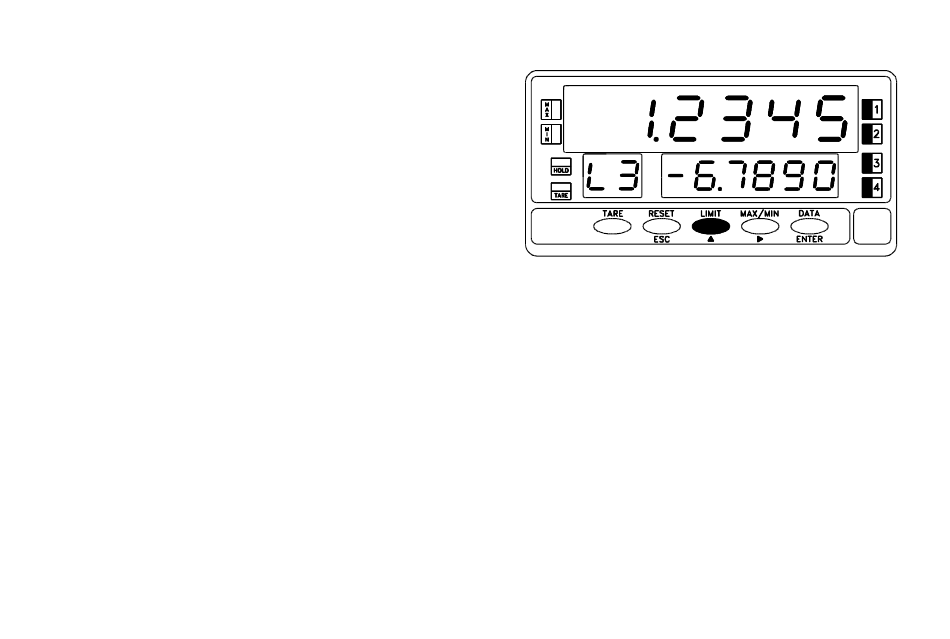

el valor de setpoint se indica en el display secundario
mientras que en el auxiliar aparece la letra "L" seguida
del número correspon-diente al setpoint visualizado.
En el caso de los setpoints SET2 y SET4, la letra "L" en
el display auxiliar se sustituye por "t" (seguida de los
números 2 y 4) cuando estos actúan al arrastre de SET1
y SET3 respectivamente.
Si SET2 se ha programado con arrastre automático, al
reclamar los puntos de consigna mediante pulsaciones
de "LIMIT", el display auxiliar y el secundario mostrarán,
en la primera pulsación, la indicación "L1" y el valor de
SET1. En la segunda pulsación aparecerá la indicación
"t" y el valor del arrastre. Las siguientes pulsaciones
mostrarán los setpoints 3 y 4 si los hay y finalmente se
apagarán los displays.
Los valores de setpoint permanecen en display hasta una
nueva pulsación de "LIMIT" que muestra el valor del
siguiente setpoint, "MAX/MIN" que hace aparecer el valor
de pico o "ENTER" que da acceso al modo de
programación.
Los setpoints se visualizarán secuencialmente a cada
pulsación de la tecla "LIMIT". Cuando está presente en el
display secundario uno de los valores de setpoint y se
presiona la tecla "MAX/ MIN" una o varias veces, la
siguiente pulsación de "LIMIT" mostrará el valor del
setpoint que sigue en número al anterior.
Cuando hay sobreescala (OVFLO), se desactivan todas
las salidas e indicadores LED correspondientes a los
setpoints
