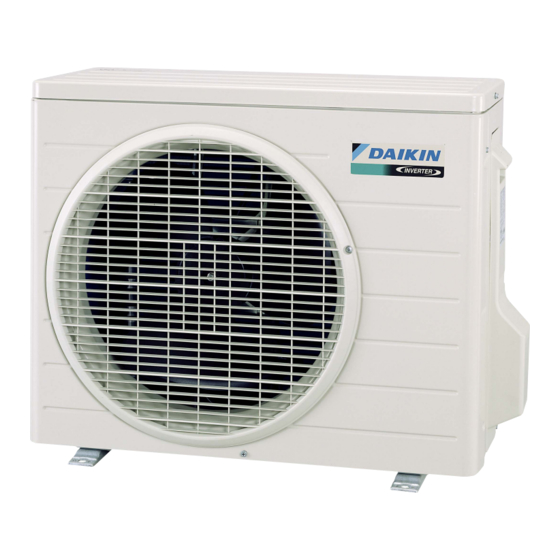

INSTALLATION
MANUAL
R410A Split Series
Models
RX20GV1B
RX25GV1B
RX35GV1B
RK20GV1B
RK25GV1B
RK35GV1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
Publicidad
Manuales relacionados para Daikin RX20GV1B
Resumen de contenidos para Daikin RX20GV1B
- Página 1 R410A Split-systeem Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Models Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A RX20GV1B RK20GV1B RX25GV1B RK25GV1B Manual de Instalação Portugues Série split R410A RX35GV1B RK35GV1B Рóêоводство по монтажó Рóссêий Серия R410A с раздельной óстановêой...
- Página 2 Medidas de Seguridad • Para asegurar una instalación correcta, lea detenidamente estas Medidas de Seguridad. • Este manual clasifica las medidas de seguridad en ADVERTENCIA y PRECAUCIÓN. Asegúrese de observar todas las medidas de seguridad indicadas abajo: todas ellas son importantes para garantizar seguridad. ADVERTENCIA ..
- Página 3 Accesorios Accesorios suministrados con la unidad exterior: (A) Manual de instrucciones (B) Tapón de drenaje (Modelos con bomba de calor) (C) Etiqueta de carga de refrigerante En la caja de envoltura inferior. Precauciones para seleccionar la ubicación 1) Elija un lugar lo suficientemente fuerte como para soportar el peso y las vibraciones de la unidad, donde el ruido de funciona- miento no puede ser amplificado.
- Página 4 Esquemas de instalación de la unidad exterior Enrollar el tubo aislante con cinta de acabado desde abajo hacia arriba. Largo máx. admisible Largo mín. admisible 1,5m Altura máx. admisible Refrigerante adicional requerido para el tubo 20g/m de refrigerante que excede los 10m de largo. Tubo de gas D.E.
- Página 5 Pautas para la instalación • Cuando haya un muro o algún objeto que pueda entorpecer u obstaculizar la circulación del aire que entra o sale de la unidad exterior, observe las directrices de instalación siguientes. • Para cualquiera de los siguientes modelos de instalación, la altura de la pared del lado de escape debe ser 1200mm o menos. Muro en un solo lado Muros en dos lados Más de 50...
- Página 6 Instalación de la unidad exterior Abocinamiento del extremo del tubo. 1) Corte el extremo del tubo con un cortatubos. 2) Elimine las rebabas dirigiendo la superficie de corte hacia abajo para evitar que entren virutas (Corte exactamente Elimine las en ángulos rectos). dentro del tubo.
- Página 7 Purga de aire y verificacion de fugas de gas. • Cuando se ha terminado la conexión de las tuberías, se debe purgar el aire y controlar para detectar posibles fugas de gas. ADVERTENCIA 1) No mezcle en el ciclo de refrigeración ninguna sustancia que no sea el refrigerante especificado (R410A). 2) Cuando se produzca una fuga de gas, ventile la habitación lo antes y lo máximo posible.
- Página 8 Instalación de la unidad exterior Recarga de refrigerante. Verifique el tipo de refrigerante que se debe utilizar en la placa de identificación de la máquina. Precauciones al agregar R410A Llenado desde el tubo de líquido en forma líquida. Es un refrigerante mixto, por lo que si se lo agrega como gas puede alterar la composición del refrigerante, lo que impide el fun- cionamiento normal.
- Página 9 Funcionamiento de Evacuación Para proteger el entorno, asegúrese de bombear al reubicar o descartar la unidad. 1) Retire la tapa de la válvula de las válvulas de seccionamiento del líquido y del gas. Llave Válvula de 2) Activar el funcionamiento en refrigeración forzada. hexagonal seccionamiento del líquido...
- Página 10 Cableado ADVERTENCIA 1) No utilice cables con derivaciones, cables trenzados, prolongaciones ni conexiones en estrella, porque pueden provocar sobrecalentamiento, descarga eléctrica o incendio. 2) No utilice componentes eléctricos adquiridos localmente en el interior del producto. (No derive la alimentación para la bomba de desagüe, etc.
- Página 11 PRECAUCIÓN Al conectar los cables de conexión a la placa de terminales con un hilo de un solo núcleo, asegúrese de retorcerlo. En caso de problemas con el trabajo pueden ocasionarse calor e incendios. Demasiada longitud pelada puede provocar descargas Pele el extremo del eléctricas o fugas.
- Página 12 Prueba de Funcionamiento y Verificación Final Operación de prueba y comprobación. 1-1 Mida el voltaje de la fuente de alimentación y asegúrese de que está dentro del margen especificado. 1-2 Realice la operación de prueba tanto en el modo de refrigeración como de calefacción. ■...
- Página 13 Two-dimensional bar code is a code for manufacturing. 3P207974-1B M07B026A (0712) HT...
