Resumen de contenidos para XLC BV-W12

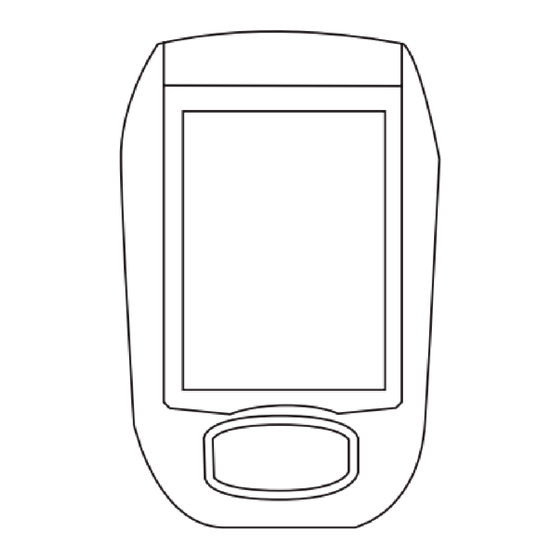

- Página 1 Cuentakilómetros BV-W12 Manual de instrucciones...
-
Página 2: Tabla De Contenido
Contenido 1. Entrega 2. Puesta en marcha 2.1. Cómo monto el soporte del manillar 2.2. Cómo monto el cuentakilómetros 2.3. Cómo monto el sensor de velocidad( Speed Sensor) 2.4. Cómo monto los imanes de los radios 2.5. Cómo averiguo el tamaño de las ruedas 3. -
Página 3: Entrega
Capítulo 1 Entrega Por favor, compruebe antes de la puesta en marcha que el cuentakilóme- tros y todos los accesorios están completos. Cuentakilómetros Serie CY-300 Manguito de goma Imanes de radio Bridas de cable Soporte Almohadillas de goma Sensor... -
Página 4: Puesta En Marcha
Cuentakilómetros Capítulo 2 Puesta en marcha 2.1 Cómo monto el soporte del manillar Utilice el manguito de goma y las bridas del cable para fi jar el soporte a la potencia o al manillar. -
Página 5: Cómo Monto El Cuentakilómetros
2.2 Cómo monto el cuentakilómetros Introduzca el cuentakilómetros en el soporte y fi jelo girandolo en el sentido de las agujas del reloj. 2.3 Cómo moto el sensor de velocidad (Speed Sensor) Busque un lugar adecuado en la horquilla para montar el sensor de velocidad. La distancia entre el cuentakilómetros &... -
Página 6: Cómo Monto Los Imanes De Los Radios
Cuentakilómetros 2.4 Cómo monto los imanes de los radios Screw (Sensor) Sensor Zone Magnet (Magnet) 1~5mm Fije los imanes de los radios con tornillos en un radio de la rueda delantera. Compruebe que el imán se encuentra en dirección al Speed Sensor. La distancia máxima entre el imán en los radios y el sensor de velocidad no debe ser superior a 5 mm. -
Página 7: Teclas & Display
Capítulo 3 Teclas & Display Velocidad actual Comparación velocidad actual con velocidad media. Hacia arriba/ Símbolo de la velo- Tecla-Set hacia abajo cidad Bici 1 o Bici 2 Solo en CY-312W y CY-313 Indicador inferior Señal PM (Post Meridiem) Tecla de modos (Mode) -
Página 8: Cambio De Indicadores
Cuentakilómetros Capítulo 4 Cambio de indicadores Pesione la tecla Mode para cambiar de modos CLK Mode (Hora) 12/24H y Time Switch TM Mode (tiempo de ruta) AVS Mode (velocidad media) MXS mode (velocidad máxima) (todas las series CY-300 a excepción CY-307/CY-307W) DST Mode (kilómetros diarios) OD1 Mode (Kilómetros totales Bici 1) (solo para CY-312W, CY-313) -
Página 9: Funciones
Capítulo 5 Funciones 5.1 CLK Mode (hora) Como instalo la hora Mantenga la tecla “SET” 3 segundo presionada para instalar la hora.Presione la tecla “SET” una vez para instalar el indicador 12/24H. S > 3 sec Presiones “MODE” para instalar la hora (hora, minutos y segundos). Mantenga “MODE”... -
Página 10: Tm Mode ( Tiempo Ruta )
Cuentakilómetros 5.2 TM MODE (tiempo de ruta) El contador se activa de forma automática cuando la bicicleta se mueve. Como instalar todos los datos en posicón inicial. Mantenga la tecla “SET” presionada durante 3 segundos, todos los resultados de entrenamiento volveran a la posición inicial de cero, con la excepción del contador de kilómetros. -
Página 11: Dst Mode ( Kilómetros Día )
5.5 DST MODE (kilómetros diarios) Kilómetros diarios acumulados a partir del inicio. 5.6 OD1 MODE ( Kilómetros totales Bici 1) Kilómetros totales acumulados Bici 1. (solo en CY-312W,CY-313) 5.7 OD2 MODE (Kilómetros totales Bici 2) Kilómetros totales acumulado Bici 2. (solo en CY-312W, CY-313) -
Página 12: Odo (Kilómetros Totales Bici 1 / Bici 2)
Cuentakilómetros 5.8 ODO (Kilómetros totales bici 1 / bici 2) Kilómetros totales acumulados a partir del inicio. Cómo cambio la velocidad , bici 1 & bici 2, instalación de ruedas y ODO 1 (solo en CY-312W, CY-313) Presione en el modo ODO durante 3 segundo la tecla “SET” para acceder la instalación. -
Página 13: Kcal Mode (Calorías)
Se puede volver a introducir los kilómetros acumulados anteriormente en el cambio de pilas, cuando se presiona “MODE” para acceder a la instalación ODO1 y después introducir los kilómetros totales anteriores, presionar “SET”. ODO1 va desde 1 hasta 99999. Mantenga “MODE” durante 3 segundos para volver al modo ODO 5.9 KCAL MODE (Calorías) (todos los de la serie CY-300 a excepción CY-307/CY-307W) Muestra la calorías acumuladas, las cuales fueron a partir del inicio de la ruta... -
Página 14: Scan Mode ( Cambio De Indicador Automático )
Cuentakilómetros Presione “SET” para introducir el peso en kg o lb. Mantenga el “MODE” durante 3 segundos presionado para volver al modo KCAL. 5.10 SCAN MODE En SCAN MODE muestra el Display automáticamente en ritmo de 4 segundos todos los modos, mientras se toma la velocidad. Presione cualquier tecla para detener el SCAN. -
Página 15: Mantenimiento
Capítulo 6 Mantenimiento Cuentakilómetros Serie CY-300 Cuando el contraste del Display se cambia y las señales se desvanecen se tienen que cambiar la pilas. Ponga atención que el sensor y las pilas del transmisor deben ser cambiados al mismo tiempo. Información: No mantenga los cuentakilómetros de la Serie CY-300 al frio o calor extremos y no lo ponga durante largo tiempo a la exposición directa de los rayos de sol. -
Página 16: Cambio De Pilas
Cuentakilómetros Kapitel 7 Capítulo 7 Cambio de pilas Batteriewechsel Cuentakilómetros Serie CY-300 Desatornille la tapa trasera.La cara (+)- debe colocarse hacia arriba. Quite las pilas cuidadosamente y coloque las nuevas de tipo CR 2032. Sensor Desatornille la tapa trasera. La cara (+)- debe colocarse arriba. Quite cuidadosamente las pilas y coloque las nuevas de tipo CR 2032. -
Página 17: Solución De Problemas
Capítulo 8 Solución de problemas Q1. El Display es negro o con la señal débil: Puede que las pilas esten bajas. Ponga unas nuevas pilas para comprobar si la pilas están correctas. Q2. El Display es oscuro o negro: El cuentakilómetro esta recalentado. Coloque el cuentakilómetro en una zona de sombra para normalizar la temperatura. -
Página 18: Especifi Caciones
Cuentakilómetros Capítulo 9 Especifi caciones Sensor de velocidad/ Receptor cadencia Temperatura de 0 ºC - 40 ºC 0 ºC - 40 ºC funcionamiento Temperatura de -10 ºC - 50 ºC -10 ºC - 50 ºC almacenamiento Frecuencia de salida 122k ± 5% Pilas 3 V Lithium CR 2032 3 V Lithium CR 2032... -
Página 19: Condiciones De Garantía
Capítulo10 Candiciones de garantía Este producto tiene una garantía de dos años a partir de la fecha de compra. La garantía abarca los fallos de fabricación y material,empieza con la fecha de compra. • La garantía no cubre las pilas, los daños por uso incorrecto, abusos o accidentes, carcasas rajadas o rotas, por falta de la toma de medidas de cuidado, inapropiado mantenimiento y aplicaciones comerciales. -
Página 20: Importante Información Sobre Salud
Cuentakilómetros Capítulo 11 Importante información sobre la salud Por favor, lea la siguiente información antes de la puesta en funcionamiento de su cuentakilómetros. • Nunca use este cuentakilómetros conjuntamente con otro aparato medico electrónico o dispositivo (sobre todo marcapasos, equipo EKG, aparato-TENS, dispositivos de pulmones o corazón). -
Página 21: Tamaño De Ruedas
Capítulo 12 Tamaño de ruedas Medidas rueda L (mm) Medidas rueda L (mm) 14 x 1.50 1020 26 x 1.25 1953 14 x 1.75 1055 26 x 1-1/8 1970 16 x 1.50 1185 26 x 1-3/8 2068 16 x 1.75 1195 26 x 1-1/2 2100... - Página 22 Cuentakilómetros Medidas rueda L (mm) 650 x 35A 2090 650 X 38A 2125 650 X 38B 2105 700 X 18C 2070 700 X 19C 2080 700 X 20C 2086 700 X 23C 2096 700 X 25C 2105 700 X 28C 2136 700 X 30C 2170...
- Página 23 XLC International GmbH Max-Planck-Str. 6-8 97526 Sennfeld, Germany info@xlc-parts.com www.xlc-parts.com...
