TEMPORIZADOR CÍCLICO ELECTRÓNICO
modelo RTDF
MANUAL DE INSTRUCCIONES
Recomendamos que las instrucciones de este manual sean leídas atentamente
antes de la instalación del instrumento, posibilitando su adecuada configuración
y la perfecta utilización de sus funciones.
1 - CARACTERÍSTICAS PRINCIPALES
– Rango de alimentación de 94 a 242 Vac.
– Temporizador cíclico.
– Salida a relé de 16A.
– Alta inmunidad a interferencias.
– Ajuste de tiempo del relé apagado (intervalo del deshielo) (T1).
– Ajuste de tiempo del relé encendido (duración del deshielo) (T2).
– Botón de reset (inicia deshielo manual).
– LED para indicar instrumento alimentado.
– LED para indicar condición del relé (encendido o apagado).
– Caja de plástico ABS V0, según DIN 72 x 103 mm.
2 - DESCRIPCIÓN
El temporizador cíclico RTDF es un instrumento que tiene dos tiempos de ajuste
independiente (relé encendido y relé apagado). Cuando se conecta la alimentación
en el instrumento, el relé permanece apagado durante el tiempo T1 (intervalo del
deshielo). Transcurrido el tiempo T1, el relé de salida se encenderá durante el tiempo
T2 (duración del deshielo). Al final del deshielo (tiempo T2) el ciclo se reinicia.
El instrumento puede ser alimentado en el rango 94...242 VAC. Tiene una salida
a relé SPDT para la corriente máxima de 16 A (carga resistiva) y terminales de
conexión con tornillos.
3 - APLICACIONES
– Equipos de refrigeración
– Neveras
– Exhibidoras verticales
– Equipos para avicultura
– Congeladores en general
4 - FUNCIONAMIENTO
El funcionamiento del RTDF es demostrado en el gráfico:

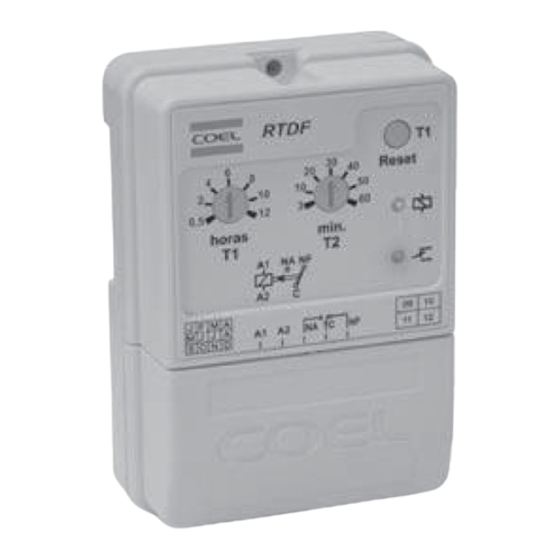

5 - DESCRIPCIÓN DEL PANEL FRONTAL
1 - Perilla para establecer el tiempo 1 (T1): Ajus-
ta el tiempo del relé apagado (intervalo del
deshielo).
2 - Perilla para establecer el tiempo 2 (T2): Ajus-
ta el tiempo del relé encendido (duración
del deshielo).
3 - LED rojo : Indica que el relé de salida
está encendido (deshielo).
4 - LED verde : Indica que el instrumento está alimentado.
5 - Botón reset: Inicia automáticamente el tiempo T2 (inicia deshielo manual).
1/2
– Mostradores refrigerados
– Cámaras frigoríficas
– Máquinas para fabricación de hielo
– Comederos y bebederos
– Alimentadores
