POWER AMPLIFIER
LEITUNGSVERSTÄRKER
AMPLIFICATEUR DE PUISSANCE
EINDVERSTERKER
AMPLIFICADOR DE POTENCIA
EFFEKTFÖRSTÄRKARE

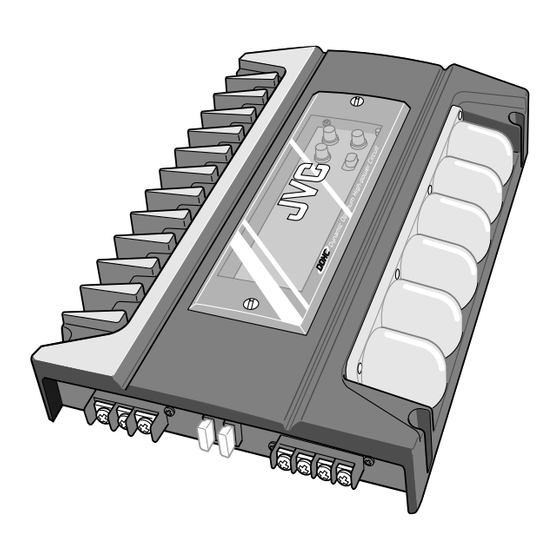

KS - AX6700
KS - AX6500
KS - AX6300
KS-AX6700
INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUEL D'INSTRUCTIONS
GEBRUIKSAANWIJZING
MANUAL DE INSTRUCCIONES
BRUKSANVISNING
KS-AX6500/KS-AX6300
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
LVT0504-001A
[J/E]
Publicidad
Tabla de contenido
Manuales relacionados para JVC KS-AX6700
Resumen de contenidos para JVC KS-AX6700
- Página 1 AMPLIFICATEUR DE PUISSANCE EINDVERSTERKER AMPLIFICADOR DE POTENCIA EFFEKTFÖRSTÄRKARE KS - AX6700 KS - AX6500 KS - AX6300 KS-AX6700 KS-AX6500/KS-AX6300 INSTRUCTIONS For Customer Use: Enter below the Model No. and Serial BEDIENUNGSANLEITUNG No. which are located either on the rear, MANUEL D’INSTRUCTIONS bottom or side of the cabinet.
-
Página 2: Cautions And Notes
DEUTSCH FRANÇAIS Lees voor een Thank you for purchasing a JVC product. Wir danken Ihnen für den Kauf eines JVC Merci pour avoir acheté un produit JVC. Please read all instructions carefully before Produkts. Bitte lesen Sie die Anleitung Veuillez lire attentivement toutes les operation, to ensure your complete vollständig durch, bevor Sie das Gerät in... -
Página 3: Waarschuwingen En Opmerkingen
Lees voor een Hartelijk dank voor de aanschaf van dit JVC- Muchas gracias por la compra de un producto Tack för att du köpt en JVC produkt. Var snäll produkt! Wij verzoeken u de gebruiksaanwij- JVC. Como primer paso, por favor lea och läs noga alla instruktioner innan du... -
Página 4: Speaker Systems
8 Ω liegt (4 Ω bis 8 Ω bei 8 Ω (4 Ω et 8 Ω pour le mode en pont). Models Max. Output Power Überbrückungen). (2 Ω à 8 Ω) [Mode nomal] KS-AX6700 300 W /ch. (2 Ω bis 8 Ω) [Normalbetrieb] KS-AX6500 140 W /ch. Modèles Puissance de sortie max. -
Página 5: Sistemas De Altavoces
(per kanaal) dan wat in de onderstaande Modeller Max. uteffekt 8 Ω (4 Ω a 8 Ω para el modo en puente). tabel staat vermeld en waarvan de KS-AX6700 300 W /kanal impedantie ligt tussen 2 Ω en 8 Ω (4 Ω KS-AX6500 140 W /kanal tot 8 Ω... - Página 6 Si vous avez des information regarding installation kits, consult wenn Sie Informationen hinsichtlich des questions ou avez besoin d’information sur your “JVC IN-CAR ENTERTAINMENT” car Einbausatzes brauchen, wenden Sie sich an des kits d’installation, consulter votre audio dealer or a company supplying kits.
-
Página 7: Installatie
JVC inbouwpakketten contact op met uw JVC auto- con su concesionario de JVC de equipos de bilradiohandlare eller ett företag som audiohandelaar of een dealer of een bedrijf dat audio para automóviles o a una compañía que... -
Página 8: Speaker Connections
Bezugnahme auf die Abbildung sehr sorgfältig durch. les instructions suivantes avec attention. Normal mode connection for KS-AX6700 Aansluiten van normale modus voor KS-AX6700 Normalbetrieb für KS-AX6700 Conexión de modo normal para KS-AX6700 Connexion en mode normal pour KS-AX6700 Normallägesanslutning för KS-AX6700... -
Página 9: Luidsprekers Aansluiten
Speaker input connector REMOTE turn-on line Lautsprechereingangsstecker REMOTE-Steuerkabel Connecteur d’entrée des enceintes Ligne de mise en march télécomandée (REMOTE) Aansluiting voor luidsprekeringang JVC car receiver, etc. Afstandsbedieningsdraad (REMOTE) FRONT Conector de entrada de altavoz JVC Receiver, usw. Línea de conexión REMOTE Högtalaringångskontakt Récepteur de JVC, etc. -
Página 10: Connexion Des Enceintes
JVC model KS-U8K (RCA pin-type signal branching cord, non-resistor type) REMOTE-Steuerkabel JVC Modell KS-U8K (Clinch-Verzweigungskabel, wiederstandsfrei) Ligne de mise en march télécomandée Modèle JVC KS-U8K (Cordon de dérivation de signal type à broche RCA, (REMOTE) type non résistant) Afstandsbedieningsdraad (REMOTE) JVC model KS-U8K (RCA penstekkerverdeelsnoer, weerstandloos type) Línea de conexión REMOTE... -
Página 11: Conexiones De Los Altavoces ( Continúa )
No suministrado con esta unidad. Ligne de mise en march télécomandée Non fourni avec cet appareil. Levereras inte med enheten. (REMOTE) JVC car receiver, etc. Afstandsbedieningsdraad (REMOTE) JVC Receiver, usw. Línea de conexión REMOTE Récepteur de JVC, etc. REMOTE fjärrkontrolledning LOW INPUT JVC ontvanger, enz. -
Página 12: Power Supply
(∫ ∫ ∫ ∫ ∫ ), just connect to the REM Si vous utilisez un autoradio JVC avec Bei Anschluß an ein JVC Gerät (∫ ∫ ∫ ∫ ∫ ), das un fil de télécommande (∫ ∫ ∫ ∫ ∫ ), connectez- terminal on this unit. -
Página 13: Fuente De Alimentacion
Si utiliza el receptor para automóvil de kabel gebruikt (∫ ∫ ∫ ∫ ∫ ), dient u deze op de JVC con un conductor remoto (∫ ∫ ∫ ∫ ∫ ), REM-aansluiting van deze eenheid aan simplemente conéctelo al terminal REM de te sluiten. -
Página 14: Bedienelemente
CONTROLS BEDIENELEMENTE COMMANDES KS-AX6700 BASS BOOST LEVEL 12dB 0.15V 45Hz Bolts Bolzen Boulon Schroef HPF LPF OFF 50Hz 250Hz CROSSOVER Perno Bult Å Control Panel Window Å Fenster mit den Bedienelementen Å Fenêtre du panneau de commande To operate the following controls, Zum Zugriff zu den folgenden Reglern, Pour accéder aux commandes... - Página 15 REGELAARS MANDOS REGLAGE KS-AX6500/KS-AX6300 LEVEL BASS BOOST BASS BOOST LEVEL 0.15V 12dB 12dB 0.15V 45Hz 45Hz REAR FRONT 50Hz 250Hz HPF LPF OFF HPF LPF OFF 50Hz 250Hz CROSSOVER CROSSOVER Å Bedieningspaneel Å Ventana de panel de control Å Kontrollpanelfönster U kunt de onderstaande functies Para accionar los mandos siguientes, För användning av reglagen nedan...
-
Página 16: En Cas De Difficultés
TROUBLESHOOTING FEHLERSUCHE EN CAS DE DIFFICULTÉS For more details, consult your “JVC IN-CAR Weitere Informationen erhalten Sie bei lhrem S’assurer d’abord pour plus de détails, consulter ENTERTAINMENT” car audio dealer. JVC Autoradiohändler. votre revendeur d’accessoires audio JVC. The panel illumination does not light. -
Página 17: Problemen Oplossen
Por más detalles consulte a un concesionario Kontakta en JVC bilradiohandlare för indien u zelf het probleem niet kunt oplossen. JVC de accesorios de audio para el automóvil. ytterligare information. De verlichting van het bedienings- La iluminación del panel no se enciende. - Página 18 KS-AX6300: 200 W per channel (2-ch.) KS-AX6500: 280 W pro Kanal (2-ch) Continuous Power Output (RMS) KS-AX6700: 300 W × 1, 4 Ω, 20 Hz to KS-AX6300: 200 W pro Kanal (2-ch) Kontinuierliche Leistungsabgabe KS-AX6700: 300 W × 1, 4 Ω, 20 Hz 20,000 Hz, 0.08 % T.H.D.
-
Página 19: Specificaties
KS-AX6500: 140 W per kanaal (4-ch.) KS-AX6300: 100 W par canal (4-ca.) KS-AX6300: 100 W per kanaal (4-ch.) Puissance de sortie KS-AX6700: 150 W + 150 W, 4 Ω, Ononderbroken KS-AX6700: 150 W + 150 W, 4 Ω, en mode continu (efficace) 20 Hz à... -
Página 20: Especificaciones
KS-AX6500: 140 W per kanal (4-ch.) KS-AX6300: 100 W por canal (4-ch.) KS-AX6300: 100 W per kanal (4-ch.) Potencia de salida continua KS-AX6700: 150 W + 150 W, 4 Ω, Kontinuerlig uteffekt KS-AX6700: 150 W + 150 W, 4 Ω, (RMS) 20 Hz a 20.000 Hz, 0,08 % T.H.D.
