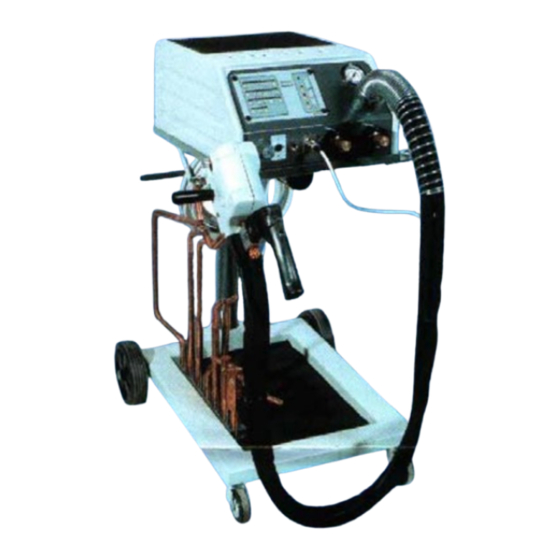

- Página 1 I – 35020 ALBIGNASEGO / PD Via Garibaldi, 28 Tel +39 49 8625963 Fax +39 49 8625968 MANUAL DE INSTRUCCIONES COMBI 6520-8520 COMBI 6520AL-8520AL SPOT 65 SPOT 85-85R COMBI 6525-8525 ATENCIÓN Antes de utilizar la Spot, leer atentamente el presente manual.
- Página 2 Spot 65, Spot 85-85R, Combi 6520-8520, Combi 6520AL-8520AL, Combi 6525-8525 El presente manual ha sido suministrado por PRIMA srl sin ningún tipo de garantía. PRIMA srl se reserva el derecho de incluir a este manual, en cualquier momento y sin preaviso, variaciones derivadas de errores tipográficos, imprecisiones en el contenido, o para mejorar el programa y...
-
Página 3: Tabla De Contenido
KSM monopunto: partes de recambio ......Pag. 22 Spot 65-85: esquema electrico ......... Pag. 23 Pinza / KSM monopunto: esquema electrico ....Pag. 24 Caja Combi 65-85: esquema electrico......Pag. 25 Circuito neumatico ............Pag. 26 Spot 65-85: regulacion de control ........Pag. 27... -
Página 4: Avertencias Y Precauciones
P R I M A Pag. 04 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. AVERTENCIAS Y PRECAUCIONES La instalación eléctrica deberá ser efectuada por personal cualificado según Leyes y Normas, asegurarse que el cuadro de alimentación esté... -
Página 5: Definición De Los Términos Utilizados
P R I M A Pag. 05 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. DEFINICIÓN DE LOS TÉRMINOS UTILIZADOS Para la definición de los términos utilizados en este manual, se hace referencia a la norma UNI EN 292. -
Página 6: Datos Técnicos Y Prestaciones
PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. DATOS TECNICOS Y PRESTACIONES Caracterìsticas DIMENSIONALES Spot 65 Spot 85 Combi 6520 Combi 6520 AL Combi 6525 (Spot 85 R) (Combi 8520) -
Página 7: Embalaje-Desembalaje-Almacenamiento
P R I M A Pag. 07 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. EMBALAJE La máquina viene embalada en caja de cartón robusto. Para expediciones por mar o en container, la máquina se precinta con un película de material plástico aislante resistente a la salinidad. -
Página 8: Instalación
P R I M A Pag. 08 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. INSTALACIÓN ADVERTENCIAS Y VERIFICACIONES ATENCIÓN: ejecutar todas las operaciones de instalación y conexión de la máquina rigurosamente aislada de la línea de alimentación eléctrica. -
Página 9: Instalación Eléctrica
P R I M A Pag. 09 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. INSTALACIÓN ELÉCTRICA La instalación eléctrica de la máquina a la red eléctrica deberá ser efectuada por personal cualificado. -
Página 10: Control De Soldadura Microdigital 4
P R I M A Pag. 10 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. CONTROL DE SOLDADURA Control de soldadura Micro Digital 4 con microprocesador, (con auto-reconocimiento de los utensilios sólo para las máquinas preparadas). -
Página 11: Frontal Del Control De Soldadura Microdigital 4
P R I M A Pag. 11 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. fig.2 Frontal del control de soldadura tipo MICRO DIGITAL 4... -
Página 12: Encendido
P R I M A Pag. 12 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. ENCENDIDO ATENCIÓN: para evitar situaciones de peligro, recordamos algunas medidas de prevención que deben adoptarse. •... -
Página 13: Ambiente
P R I M A Pag. 13 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. AMBIENTE Temperatura ambiente de ejercicio, entre 5 ºC y 35 ºC. Humedad ambiental de ejercicio, inferior a 90%. PUESTA EN FUNCIONAMIENTO ATENCIÓN: la primera puesta en marcha debe ser efectuado por personal cualificado. -
Página 14: Movimiento
P R I M A Pag. 14 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. MOVIMIENTO ATENCIÓN: Debemos prestar gran atención en la puesta en movimiento y posición de la máquina en el taller durante la operación de soldadura. -
Página 15: Controles Periódicos
P R I M A Pag. 15 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. CONTROLES PERIÓDICOS El mantenimiento de los componentes y del material de consumo será efectuado con periodicidad semanal o con mayor frecuencia en función del uso y de las condiciones ambientales como se detalla a continuación. -
Página 16: Situaciones De Emergencia
P R I M A Pag. 16 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. SITUACIONES DE EMERGENCIA INCENDIO En caso de incendio, usar exclusivamente extintores de polvo, conforme a las normativas vigentes. -
Página 17: Búsqueda De Averías
P R I M A Pag. 17 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. BÚSQUEDA DE AVERÍAS Enumeramos posibles averías que pueden aparecer y las recomendaciones a tomar para solucionarlas. -
Página 18: Resolución De Averías
P R I M A Pag. 18 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. INCONVENIENTE CAUSA SOLUCIÓN La pinza de soldadura se operador suelta Aumentar el tiempo de abre inmediatamente al pulsador soldadura... -
Página 19: Carro-1: Montaje Y Partes De Recambio
P R I M A Pag. 19 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. CARRO-1: MONTAJE Y PARTES DE RECAMBIO 60010125 CARRO 600101254 MANILLA POSTERIOR 60010134 SUJETACABLE 60010132 SOPORTE PINZA DE SOLDADURA 60010138 PORTAUTENSILIOS 60010121... -
Página 20: Spot 65-85: Partes De Recambio
P R I M A Pag. 20 PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. SPOT 65-85: PARTES DE RECAMBIO 90019024 REGULADOR DE PRESION 90014024 FRONTAL CONTROL MICRO DIGITAL-4... -
Página 21: Pinza: Partes De Recambio
SOPORTE DEL BRAZO SUP . 60010150-6 VISAGRA MUELLE APERTURA 90019222 EMPUÑADURA LATERAL 60010137 CARCASA PINZA 60010502 BRIDA SUJECCION B51 (SPOT 65-85) 60010116 CILINDRO DI SALDATURA 60010511 BRIDA SUJECCION B51R (SPOT 85R) 60010118 VISAGRA POSTER. CILINDRO 60010163 SOPORTE DEL BRAZO INF. -
Página 22: Ksm Monopunto: Partes De Recambio
Pag. 22 P R I M A PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. • KSM MONOPUNTO: PARTES DE RECAMBIO 90019240 CABLE EXTRA FLEXIBLE (1x50) 90016022 EMPUÑADURA SPOTTER 90019369 CAPICORDA 90016021... -
Página 23: Spot 65-85: Esquema Electrico
Pag. 23 P R I M A PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. SPOT 65-85: ESQUEMA ELECTRICO... -
Página 24: Pinza De Soldadura : Esquema Electrico
Pag. 24 P R I M A PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. PINZA DE SOLDADURA : ESQUEMA ELECTRICO KSM MONOPUNTO: ESQUEMA ELECTRICO... -
Página 25: Caja Combi 65-85: Esquema Electrico
Pag. 25 P R I M A PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. CAJA COMBI 6520-6525-8520-8525: ESQUEMA ELECTRICO... -
Página 26: Circuito Neumatico
Pag. 26 P R I M A PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. CIRCUITO NEUMATICO 1. Reductor de presión 1/8” Manometro diam.40–1/8” scala 0/12 Electrovalvula 3/2 1/8” 24Vcc NC 4. -
Página 27: Spot 65-85: Control De Regulacion
PUNTEADORA MOVIL • Esta maquina ha sido fabricada en conformidad a las directivas 89/392/CEE y sucesivas modificaciones y actualizaciones. SPOT 65-85: CONTROL DE REGULACION PINZA DE SOLDADURA NEUMATICO Y MONOPUNTO CALENTAMIENTO CON ELECTRODO DE CARBON PINZA SOLDADURA NEUMATICA Y MONOPUNTO...
