FV New Greco 4.8 LPF Manual De Instalación

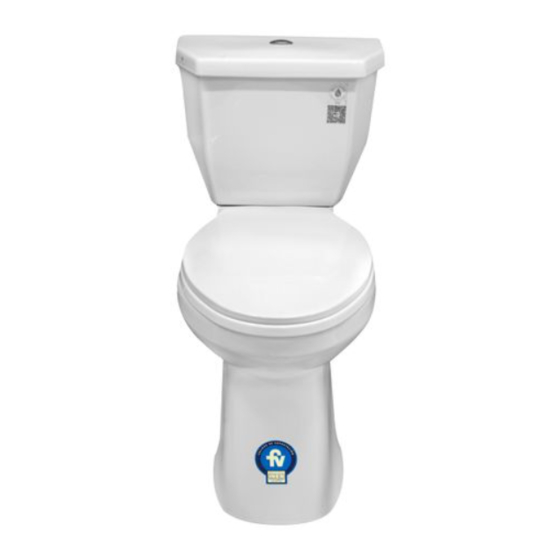

Inodoro New Greco 4.8 LPF / Toilet New Greco 4.8 LPF
Código:
E166
RECOMENDACIONES:
Asegúrese que la persona que vaya a instalar el
producto sea un profesional en la materia, para
prevenir errores que afecten las instalaciones o
el correcto funcionamiento del producto.
Realice los ajuste del sanitario UTILIZANDO
una herramienta adecuada para que la
superficie y el acabado del producto no se raye
o lastime.
Recuerde que todos los productos tienen un
mecanismo de control que debe ser revisado y
cambiado de ser necesario, ya que este puede
deteriorarse debido a la frecuencia de uso.
RECOMMENDATIONS:
To prevent any error that may affect the facilities
or the correct functioning of the product, make
sure that the person who is going to install the
product is a professional. Install the product
using suitable tools, so that it is not scratched.
Remember that all products have a control
mechanism that must be reviewed and changed
if necessary, since it can deteriorate due to the
frequency of use.
FV se reserva el derecho de modificar,
cambiar, mejorar y/o anular materiales,
productos y/o diseños sin previo aviso.
COLORES DISPONIBLES /
COLORS AVAILABLE:
• Blanco / White : BL
• Bone / Bone : BO
INSTRUCCIONES DE INSTALACIÓN / INSTALLATION INSTRUCTIONS
LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE INSTALAR / READ ALL INSTRUCTIONS BEFORE INSTALLING
1. Ubique el inodoro en su lugar de destino. Verifique la alineación del inodoro
respecto a la pared; sitúelo de acuerdo a las dimensiones sugeridas y marque
en el piso los orificios para su fijación.
acometida
de agua /
Verify the alignment of toilet regarding the wall and place it according to the dimen-
water supply
sions (see graphic). For drilling mark on the floor the hole's position.
acometida
de agua /
water supply
2. Retire el inodoro, perfore y coloque los tacos de fijación # 10. Limpie el área de
trabajo y verifique que el interior del desagüe en el piso esté libre de objetos
(papel, trapos, etc.) que puedan obstaculizar la descarga normal.
Drill and place the fixation bolts #10 (not included) (view graphic). Clean the work
area and check inside the drain to make sure it is free of objects that may be an
obstacle for water discharge.
water supply
MEDIDAS / MEASURES:
MEDIDAS SUGERIDAS PARA LA INSTALACIÓN (en cm):
Dimensiones en milímetros / Dimensions in millimeters
Dimensiones en pulgadas / Dimensions in inches
E165.1-COLOR
acometida
de agua /
305
12"
ECAP-DH E101.25-COLOR
3. Voltee el inodoro sobre una superficie suave para no rasparlo y coloque el
anillo de cera en la salida del desagüe.
Turn the toilet around (on its ring) over a soft surface so that it will not be scraped
and install the wax ring in the drain outlet.
anillo de cera
wax ring
4. Nuevamente coloque el inodoro en su sitio. Verifique que se inserte correcta-
mente el extremo plástico del anillo de cera en el desagüe del piso. Nivele el
inodoro y fíjelo al piso con los pernos de sujeción. Selle la unión entre el ino-
doro y el piso con un cordón de silicona.
Once more locate the toilet in it's place. Verify the correct insertion of plastic end of
wax ring in the floor drain. Align and secure the toilet to the floor with bolts. Seal the
joint between the toilet and the floor with a bead of silicon adhesive.
E166
429
16-15/16"
143 143 143
5-3/8"
363
14-9/32"
E102.18-CR
E166.2.2-COLOR
E166.2.1-COLOR
E166.2-COLOR
