Manuales relacionados para QNAP TS-253D
Resumen de contenidos para QNAP TS-253D

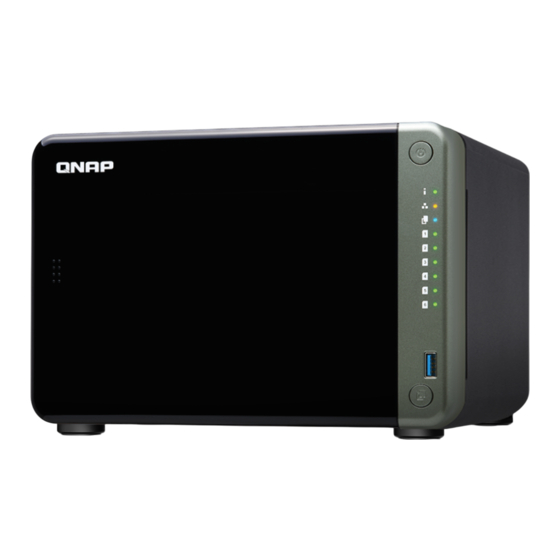

- Página 1 TS-x53D TS-253D TS-453D TS-653D Guía del usuario Versión del documento: 3 23/11/2022...
- Página 2 Guía del usuario de TS-x53D Contenido 1. Prefacio Acerca de esta guía..............................3 Público..................................3 Convenciones del documento..........................3 2. Descripción general del producto Sobre TS-x53D................................4 Especificaciones de hardware..........................4 Contenido del paquete..............................7 Componentes................................7 Panel frontal................................8 Panel trasero................................8 Panel derecho................................ 9 Numeración de unidades...........................10 Información de seguridad............................
- Página 3 Garantía limitada..............................52 Exención..................................52 Copyright y marcas comerciales..........................52 GNU Public License..............................53 Aviso de CE................................60 Aviso del UKCA................................. 60 Declaración de FCC..............................61 Aviso del VCCI................................61 Aviso del BSMI................................62 SJ/T 11364-2006................................62...
- Página 4 Guía del usuario de TS-x53D 1. Prefacio Acerca de esta guía Esta guía contiene información sobre el NAS QNAP TS-x53D e instrucciones paso a paso para instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para la resolución de problemas.
- Página 5 2,5 GbE con una potencia de hasta 2,7 GHz. Además de los dos puertos integrados de 2,5 GbE, el TS-x53D admite los adaptadores de red de QNAP. Incluye tres puertos USB 2.0 y dos puertos USB 3.2 Gen 1. El TS-x53D está...
- Página 6 • Utilice solamente módulos de memoria QNAP para mantener el rendimiento y la estabilidad del sistema. Para dispositivos NAS con más de una ranura de memoria, utilice módulos de QNAP con especificaciones idénticas. • Usar módulos no compatibles puede degradar el rendimiento, provocar errores o impedir el arranque del sistema operativo.
- Página 7 1 puerto HDMI 2.0 (hasta 4096 x 2160 a 60 Hz) HDMI Interfaz Sensor de IR 1 Nota El control remoto RM-IR004 de QNAP es opcional y se compra por separado. Botones • Alimentación • Restablecer • Copia de un toque USB...
- Página 8 • Temperatura de bulbo húmedo: 27˚C (80,6˚F) Ranura de Ranura de seguridad Kensington seguridad Consejo Las especificaciones del modelo pueden cambiar sin previo aviso. Para ver las últimas especificaciones, vaya a https://www.qnap.com. Contenido del paquete Elemento Cantidad NAS TS-x53D Adaptador de alimentación de CA Cable de alimentación eléctrica...
- Página 9 Guía del usuario de TS-x53D Panel frontal N.º Componente N.º Componente Botón de encendido Indicadores LED de unidad Indicador LED de estado Puerto de Copia USB 3.2 Gen 1 de un toque Tipo-A Indicador LED de LAN Botón de Copia de un toque USB Indicador LED de USB Panel trasero N.º...
- Página 10 Puertos USB 2.0 Tipo-A Panel derecho Nota La imagen no incluye el chasis. N.º Componente N.º Componente PCIe 2.0 x2 Ranura de memoria 2 Nota El TS-253D tiene una ranura PCIe 2.0 x4. Ranura de memoria 1 Descripción general del producto...
- Página 11 Guía del usuario de TS-x53D Numeración de unidades TS-253D TS-453D Descripción general del producto...
- Página 12 Guía del usuario de TS-x53D TS-653D Información de seguridad Las siguientes instrucciones ayudan a garantizar la seguridad del personal y del medio ambiente. Lea estas instrucciones atentamente antes de llevar a cabo cualquier operación. Instrucciones generales • El NAS debería almacenarse en un lugar seguro con acceso restringido, controlado a través del uso de una herramienta, un cierre y una llave, o cualquier medio de seguridad.
- Página 13 Hardware y periféricos • Unidades de almacenamiento Para ver la lista de modelos de unidad compatibles, vaya a https://www.qnap.com/ compatibility. • Cable de red Herramientas • #1 o #2 destornillador Phillips • Muñequera antiestática...
- Página 14 Guía del usuario de TS-x53D • Instalar unidades de disco duro de 3,5 pulgadas en bahías de unidades de 3,5 pulgadas • Instalar unidades de disco duro y unidades de estado sólido de 2,5 pulgadas en bahías de unidades de 3,5 pulgadas 3.
- Página 15 Guía del usuario de TS-x53D 3. Instalación y configuración Este capítulo contiene instrucciones para la configuración e instalación de firmware y hardware específico. Instalación de hardware Esta sección contiene información sobre la instalación de unidades, módulos de memoria y tarjetas de expansión.
- Página 16 Guía del usuario de TS-x53D c. Deslice la tapa delantera hacia la izquierda y después tire. 3. Quite la bandeja de la unidad. a. Retire una bandeja de unidad presionando al mismo tiempo el pestillo y tirando de la bandeja. Instalación y configuración...
- Página 17 Guía del usuario de TS-x53D Importante Recuerde el número de cada unidad. Las bandejas de unidades deberán volver a colocarse en sus bahías originales. b. Tire del asa de la bandeja hacia fuera. c. Extraiga la bandeja. 4. Instale una unidad en la bandeja. a.
- Página 18 Guía del usuario de TS-x53D Nota Instale los tornillos para transportar el NAS con las unidades de disco duro instaladas. 5. Cargue la bandeja en la bahía. a. Inserte la bandeja en la bahía. b. Presione el asa. 6. Coloque la tapa delantera. a.
- Página 19 Guía del usuario de TS-x53D b. Deslice el cierre hacia arriba para asegurar la tapa delantera. 7. Encienda el NAS. Instalar unidades de disco duro y unidades de estado sólido de 2,5 pulgadas en bahías de unidades de 3,5 pulgadas Aviso •...
- Página 20 Guía del usuario de TS-x53D • Aspas móviles del ventilador: Mantenga las manos y otras partes del cuerpo lejos de las aspas móviles del ventilador. • Otras componentes móviles: Mantenga las manos y otras partes de su cuerpo alejadas de otros componentes móviles. 1.
- Página 21 Guía del usuario de TS-x53D 3. Quite la bandeja de la unidad. a. Retire una bandeja de unidad presionando al mismo tiempo el pestillo y tirando de la bandeja. Importante Recuerde el número de cada unidad. Las bandejas de unidades deberán volver a colocarse en sus bahías originales.
- Página 22 Guía del usuario de TS-x53D b. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja. c. Fije los tornillos. 5.
- Página 23 Guía del usuario de TS-x53D 6. Coloque la tapa delantera. a. Alinee la tapa delantera con las ranuras de la carcasa y después deslícela hacia la derecha. b. Deslice el cierre hacia arriba para asegurar la tapa delantera. Instalación y configuración...
- Página 24 El NAS tiene dos ranuras de memoria. Puede aumentar la capacidad de memoria del NAS mejorando el módulo de memoria. Utilice solo módulos de QNAP del mismo tipo y de la misma capacidad con el fin de mantener el rendimiento y la estabilidad del sistema. Puede comprar módulos de memoria de QNAP en distribuidores autorizados.
- Página 25 Guía del usuario de TS-x53D 1. Apague el NAS. 2. Desconecte el cable de la alimentación eléctrica de la toma de corriente. 3. Desconecte todos los cables y accesorios externos. 4. Retire la tapa delantera. a. Localice el mecanismo de cierre en el lado izquierdo del NAS. b.
- Página 26 Guía del usuario de TS-x53D Importante Recuerde el número de cada unidad. Las bandejas de unidades deberán volver a colocarse en sus bahías originales. b. Tire del asa de la bandeja hacia fuera. c. Extraiga la bandeja. 6. Coloque el NAS en su posición correcta. Nota Esta imagen muestra el modelo TS-453D.
- Página 27 Guía del usuario de TS-x53D b. Compruebe que el módulo se haya inclinado hacia arriba y se haya liberado totalmente de la ranura. Aviso Si intenta extraer un módulo que no se ha soltado totalmente puede dañar el módulo y la placa base.
- Página 28 Guía del usuario de TS-x53D 8. Instale un módulo nuevo. a. Alinee la muesca con la rugosidad de la ranura. b. Inserte el módulo en la ranura. c. Compruebe que los conectores metálicos se hayan insertado totalmente en la ranura. d.
- Página 29 Guía del usuario de TS-x53D a. Alinee la tapa delantera con las ranuras de la carcasa y después deslícela hacia la derecha. b. Deslice el cierre hacia arriba para asegurar la tapa delantera. 11. Conecte todos los cables y accesorios externos. 12.
- Página 30 Guía del usuario de TS-x53D Instalar tarjetas de expansión El TS-x53D admite determinadas tarjetas de expansión. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la compañía se envían con los soportes necesarios para todos los modelos de QNAP NAS.
- Página 31 Guía del usuario de TS-x53D c. Deslice la tapa delantera hacia la izquierda y después tire. 5. Quite la bandeja de la unidad. a. Retire una bandeja de unidad presionando al mismo tiempo el pestillo y tirando de la bandeja. Instalación y configuración...
- Página 32 Retire los tornillos de la parte trasera del NAS que sujetan la tapa de la carcasa al chasis. Nota El número de tornillos varía en función del modelo. • TS-253D: 2 tornillos • TS-453D: 3 tornillos • TS-653D: 4 tornillos...
- Página 33 Guía del usuario de TS-x53D b. Empuje hacia abajo en la parte superior de la tapa de la carcasa y después tire del chasis. c. Tire del chasis hacia la derecha hasta que se suelte totalmente de la tapa de la carcasa. 7.
- Página 34 8. Opcional: Fije el soporte del QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente. b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. Instalación y configuración...
- Página 35 Guía del usuario de TS-x53D d. Compruebe que el soporte no se mueva. 9. Instale la tarjeta de expansión. a. Sujete la tarjeta por los bordes. b. Inserte la tarjeta en la ranura. c. Coloque el tornillo. 10. Coloque la tapa de la carcasa. a.
- Página 36 Guía del usuario de TS-x53D 11. Coloque la tapa delantera. a. Alinee la tapa delantera con las ranuras de la carcasa y después deslícela hacia la derecha. b. Deslice el cierre hacia arriba para asegurar la tapa delantera. Instalación y configuración...
- Página 37 El TS-x53D admite unidades de expansión USB y JBOD SATA. Para obtener más información, consulte la siguiente tabla. Nota Para obtener más información sobre la compatibilidad de las unidades de expansión y las unidades de expansión máximas compatibles, vaya https://www.qnap.com/en/ compatibility-expansion/ Modelo de la unidad de Descripción Accesorios necesarios expansión...
- Página 38 Instalar unidades de expansión. Para ver la unidades de expansión compatibles y la cantidad máxima de unidades admitidas, consulte https://www.qnap.com/go/compatibility-expansion. 1. Conecte la unidad de expansión al NAS. a. Conecte el cable USB al puerto USB Tipo-C en la unidad de expansión.
- Página 39 2. Instale un adaptador de bus de host en la ranura PCIe. Importante El adaptador de bus de host SATA QXP de QNAP es necesario para conectar la caja JBOD SATA a un dispositivo host. Los adaptadores de host de terceros no son compatibles con las cajas JBOD de QNAP.
- Página 40 3. Ejecute Qfinder Pro en un ordenador que esté conectado a la misma red de área local. Nota Para descargar Qfinder Pro, vaya a https://www.qnap.com/utilities. 4. Localice el NAS en la lista y después haga doble clic en el nombre o la dirección IP.
- Página 41 3. Vaya a la página Instalación de QNAP Cloud mediante uno de los siguientes métodos: • En su ordenador, vaya a http://install.qnap.com/. • Escanee el código QR del NAS con un dispositivo móvil. En la página web aparecen todos los dispositivos NAS de QNAP sin inicializar en la red local. Instalación y configuración...
- Página 42 11. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 12. Haga clic en Siguiente.
- Página 43 Guía del usuario de TS-x53D Aviso Si hace clic en Confirmar, se eliminarán todos los datos de la unidad antes de instalar QTS. 19. Haga clic en Confirmar. QTS está instalado. Instalar QTS con una conexión HDMI Aviso La instalación de QTS borrará todos los datos de las unidades. Realice una copia de seguridad de sus datos antes de proceder.
- Página 44 Guía del usuario de TS-x53D 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará. durante 1.5 segundos.
- Página 45 Guía del usuario de TS-x53D Botón Restablecer Operación Acción del usuario Resultado Restablecimiento básico del Mantenga pulsado el botón La siguiente configuración se sistema durante 3 segundos. restablecerá con los valores predeterminados: • Contraseña del administrador del sistema: Dirección MAC del adaptador 1 sin caracteres especiales.
- Página 46 Guía del usuario de TS-x53D Operación Acción del usuario Resultado Restablecimiento avanzado del Mantenga presionado el botón Se restaurarán los ajustes de sistema durante 15 segundos. fábrica predeterminados. • Para recuperar datos antiguos después de un restablecimiento avanzado del sistema, vuelva a crear la estructura previa de la carpeta del NAS.
- Página 47 Guía del usuario de TS-x53D Estado Descripción Estado del Parpadea en verde y rojo • La unidad se está formateando. sistema de forma alterna cada 0,5 • El NAS se está inicializando. segundos. • El sistema operativo se está actualizando. •...
- Página 48 Guía del usuario de TS-x53D Estado Descripción LAN 2,5 gigabit Naranja • El puerto Ethernet está conectado a una red Gigabit. (delantero) • El puerto Ethernet está conectado a una red 2,5 Gigabit. • El puerto Ethernet está conectado a una red 10 Megabit.
- Página 49 Guía del usuario de TS-x53D Estado Descripción Puerto para Parpadea en azul 2 veces • Se está instalando un dispositivo USB (conectado al copia de un por segundo puerto de Copia USB de un toque). toque USB • Se está desconectado un dispositivo USB (conectado al puerto de Copia USB de un toque).
- Página 50 Guía del usuario de TS-x53D 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
- Página 51 Sí RAID 0 Sí RAID 1 Sí RAID 5 Sí RAID 6 Sí RAID 10 Ayuda y otros recursos QNAP ofrece los siguientes recursos: Recurso Dirección URL Documentación https://docs.qnap.com Portal de servicios https://service.qnap.com Descargas https://download.qnap.com Foro de la comunidad https://forum.qnap.com...
- Página 52 Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Utilidad de QNAP que le permite localizar y acceder a los dispositivos NAS de QNAP de su red de área local Sistema Operativo del NAS QNAP Glosario...
- Página 53 Los productos de QNAP no se han creado para usarse en sistemas médicos, de salvación de vidas, sostenimiento de la vida, control crítico ni en sistemas de seguridad como tampoco en aplicaciones de instalaciones nucleares.
- Página 54 Guía del usuario de TS-x53D Los términos HDMI, HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definición), HDMI Trade Dress (diseño e imagen comercial HDMI) y los logotipos HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. El resto de nombres de empresas y productos mencionados aquí...
- Página 55 Guía del usuario de TS-x53D avoid the special danger that patents applied to a free program could make it effectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modification follow. Terms and Conditions 1.
- Página 56 Guía del usuario de TS-x53D All rights granted under this License are granted for the term of copyright on the Program, and are irrevocable provided the stated conditions are met. This License explicitly affirms your unlimited permission to run the unmodified Program. The output from running a covered work is covered by this License only if the output, given its content, constitutes a covered work.
- Página 57 Guía del usuario de TS-x53D compilation's users beyond what the individual works permit. Inclusion of a covered work in an aggregate does not cause this License to apply to the other parts of the aggregate. 7. Conveying Non-Source Forms. You may convey a covered work in object code form under the terms of sections 4 and 5, provided that you also convey the machine-readable Corresponding Source under the terms of this License, in one of these ways: a.
- Página 58 Guía del usuario de TS-x53D neither you nor any third party retains the ability to install modified object code on the User Product (for example, the work has been installed in ROM). The requirement to provide Installation Information does not include a requirement to continue to provide support service, warranty, or updates for a work that has been modified or installed by the recipient, or for the User Product in which it has been modified or installed.
- Página 59 Guía del usuario de TS-x53D 9. Termination. You may not propagate or modify a covered work except as expressly provided under this License. Any attempt otherwise to propagate or modify it is void, and will automatically terminate your rights under this License (including any patent licenses granted under the third paragraph of section 11).
- Página 60 Guía del usuario de TS-x53D If you convey a covered work, knowingly relying on a patent license, and the Corresponding Source of the work is not available for anyone to copy, free of charge and under the terms of this License, through a publicly available network server or other readily accessible means, then you must either (1) cause the Corresponding Source to be so available, or (2) arrange to deprive yourself of the benefit of the patent license for this particular work, or (3) arrange, in a manner consistent with the requirements...
- Página 61 Program in return for a fee. END OF TERMS AND CONDITIONS Aviso de CE Este QNAP NAS cumple con la normativa CE clase B. Aviso del UKCA Este dispositivo cumple con los requisitos del UKCA:para productos vendidos en Gran Bretaña.
- Página 62 • Solicite ayuda al distribuidor o a un técnico de radio o televisión. Importante Cualquier modificación realizada en este dispositivo que no haya sido aprobada por QNAP Systems, Inc. puede anular la autorización del usuario, otorgada por el FCC, para operar este equipo.
- Página 63 Guía del usuario de TS-x53D Aviso del BSMI SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品可能 包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在...
