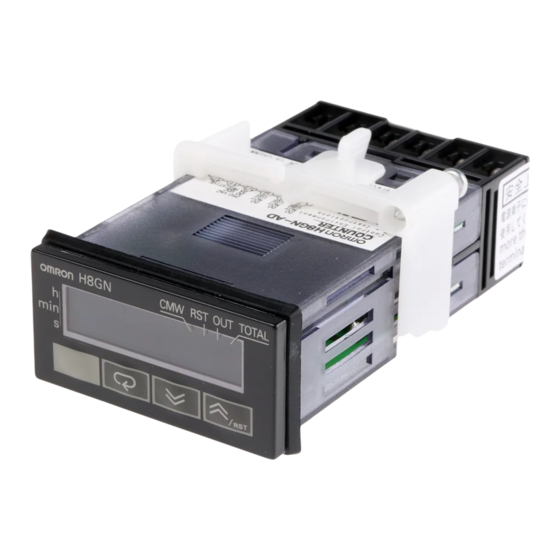

TEMPORIZADOR/CONTADOR
El contador/temporizador con
preselección más pequeño del mercado
Formato DIN 1/32-mm con
comunicaciones
Sólo 48 x 24 x 83 mm (W x H x D)
Alternar entre operación de contador con preselec-
ción y temporizador (4 dígitos).
Mientras se utiliza el contador con preselección, es
posible conmutar el display para monitorizar el
valor de contaje totalizado (8 dígitos).
Función de preescala en operación contador.
Modo cíclico con relación ON/OFF ajustable en
operación temporizador.
Cuatro preselecciones que se pueden cambiar
mediante la tecla del panel frontal (SV-bank).
Bloque de terminales con protección táctil para
cumplir VDE0106/P100.
Superficie del panel compatible con NEMA4X/
IP66.
Conforme con normas de seguridad UL, CSA y IEC
así como marcado CE.
Manual de instrucciones en seis idiomas.
Tabla de selección
Tensión de alimentación
24 Vc c
24 Vc.c.
Composición de la referencia:
H8GN-AD-j
1
2
1.
Tensión de alimentación
D:
24 Vc.c.
Salida
Salida de contacto (SPDT)
Salida de contacto (SPDT)
Comunicaciones
Sin comunicaciones
H8GN-AD
H8GN-AD
2.
Tipo de salida de comunicaciones
Nada: No soporta comunicaciones
FLK: RS-485
H8GN
RC
RS-485
H8GN-AD-FLK
H8GN-AD-FLK
1
Publicidad
Tabla de contenido
Manuales relacionados para Omron h8gn
Resumen de contenidos para Omron h8gn
- Página 1 TEMPORIZADOR/CONTADOR H8GN El contador/temporizador con preselección más pequeño del mercado Formato DIN 1/32-mm con comunicaciones Sólo 48 x 24 x 83 mm (W x H x D) Alternar entre operación de contador con preselec- ción y temporizador (4 dígitos). Mientras se utiliza el contador con preselección, es posible conmutar el display para monitorizar el valor de contaje totalizado (8 dígitos).
-
Página 2: Especificaciones
H8GN H8GN Especificaciones Valores nominales Tensión de alimentación nominal 24 Vc.c. Rango de tensión de operación 85% a 110% de la tensión de alimentación nominal Consumo 1.5 W máx. (para carga máx. de c.c.) (Corriente de irrupción: 15 A máx.) Método de montaje... -
Página 3: Características
H8GN H8GN Características Función de Precisión de tiempo Arranque por señal: ± 0.03% ± 30 ms máx. temporizador de operación y de Arranque por alimentación ON: ± 0.03% ± 50 ms máx. error de selección (incluyendo los efectos de variación de tensión y... -
Página 4: Especificaciones De Comunicaciones
No soportado Buffer de comunicaciones 40 bytes Lectura y escritura desde H8GN Lectura del valor presente y del valor total de contaje: lectura/escritura de valores seleccionados y preseleccionados; conmutar entre bancos SV; conmutar entre comunicaciones habilitada escritura/prohibida escritura; lectura/escritura de otros parámetros de configuración de funciones iniciales y avanzadas... -
Página 5: Descripción Del Frontal
5 h 30 mín. Visualiza los 4 dígitos de la derecha del 123.4 s contaje total cuando el H8GN se utiliza como Parpadea mientras el contador totalizador. temporizador está en 0.0 min. 0 h (Suprimidos los ceros) 00 min. 0.0 h, ó 0 h. -
Página 6: Operación
H8GN H8GN Operación Diagrama de bloques (Aislamiento Circuito de Circuito de salida básico) comunicaciones (Aislamiento (Aislamiento funcional) básico) Circuito del display Circuito de Circuito de entrada control interno Circuito de teclado Circuito de alimentación Funciones de E/S CP1/CP2 Entradas Entradas de •... -
Página 7: Setup Inicial
Esta sección describe dos ejemplos típicos. Nota: En las siguientes secciones, “PV” se utiliza para indicar un valor presente y “SV” para indicar un valor seleccionado. 1. Empleo del H8GN como contador Ejemplos de aplicación • Procedimiento de setup 1. -
Página 8: Empleo Del H8Gn Como Temporizador
H8GN H8GN 2. Empleo del H8GN como temporizador Ejemplos de aplicación • Procedimiento de Setup Alimentación ON Alimentación ON 1. Cambio de valores seleccionados Nivel de operación El valor seleccionado y las selecciones de cada display se puede cambiar pulsando las teclas... -
Página 9: Selecciones Al Conectar La Alimentación
H8GN H8GN Selecciones al conectar la alimentación Procedimiento de operación Operaciones con las teclas En las siguientes descripciones, todos los parámetros se introducen en la secuencia indicada. Puede que algunos parámetros no se visualicen dependiendo de las selecciones de protección y de las condiciones de operación. -
Página 10: Nivel De Operación
H8GN H8GN Parámetros Nivel de operación Nivel de ajuste (1) PV/SV (1) Control de escritura de comunicaciones (2) PV (2) SV 0 (3) Valor de contaje totalizador (2) SV 1 (4) Banco SV (2) SV 2 1. PV/SV Este display aparece al conectar la alimentación. El display No. -
Página 11: Nivel De Selección Inicial
(1) Selección de contador/temporizador la “Selección contador/temporizador” se ha fijado a la op- ción contador. Si el H8GN se va a utilizar como un contador, fijar el modo de (2) Modo de entrada salida. Consultar Selecciones de modo de entrada/salida en página 18 la información sobre las operaciones de modo de salida. - Página 12 “modo de entrada” en el nivel de selección inicial ha sido establecido a adelante o atrás. Conmuta el flanco de entrada de CP1 cuando el H8GN se utiliza como contador adelante o atrás; en tal caso CP2 funcionará como la entrada de puerta prohibiendo el contaje de CP1 cuan- do CP2 esté...
-
Página 13: Nivel De Selección De Funciones Avanzadas
H8GN H8GN Nivel de selección de funciones avanzadas Nivel de protección (1) Protección de Operación/Ajuste Permite visualizar y escribir sólo en los (1) Inicialización de parámetros niveles de operación y ajuste. (2) Protección de selección inicial/comu-- nicaciones (2) Banco SV utilizado Permite visualizar y pasar al nivel de selección inicial/nivel de selección de... -
Página 14: Nivel De Selección De Comunicaciones
H8GN H8GN Nivel de selección de comunicaciones (len) 3. Longitud de datos de comunicaciones En este nivel se establecen las especificaciones de comunica- La longitud de datos se comunicaciones se puede fijar a 7 u 8 ciones. Hacer las selecciones individuales de comunicaciones bits. - Página 15 H8GN H8GN Parámetros Alimentación ON Alimentación ON 1 s. mín. menos de 1s. 3 s. mín. (valor pred.) Nivel de operación 3 s. mín. Nivel de Nivel de Nivel Operación ajuste protección menos de 1 s. Ver nota 1. PV/SV 1 s.
- Página 16 H8GN H8GN durante más del tiempo establecido (La selección prdeterminada es 3 s.) Nivel de ajuste Nivel de protección durante 1 s. mín. : Nivel 0 Escribir Modelos con Protección : Habilitado : Nivel 1 comunica- comunicaciones Operación/ : Nivel 2...
-
Página 17: Modo De Operación
H8GN H8GN Modo de operación Modos de Entrada/Salida y Valores de contaje Modo Adelante (Incremento) Modo Atrás (Decremento) Flan Subi CP1: Entrada de contaje CP2: Entrada de prohibir contaje CP1: Entrada de contaje CP2: Entrada de prohibir contaje Contaje Contaje... -
Página 18: Selecciones De Modo De Entrada/Salida
H8GN H8GN Selecciones de modo de entrada/salida Función contador Modo de entrada Adelante Atrás Adelante/Atrás B.C Modo de salida Reset 9999 --999 Salida Reset 9999 --999 Salida Reset 9999 --999 t--a t--a Salida Reset 9999 --999 t--a t--a t--a t--a Salida Nota: 1. -
Página 19: Función Temporizador
H8GN H8GN Función temporizador Modo A: Retardo a ON (Ver nota) Modo B: Intermitente (Ver nota) Alimentación Alimentación Start Start Puerta Puerta Reset Reset Salida de Salida de control control ADELANTE ADELANTE ATRÁS ATRÁS Modo D: Retardo a OFF Modo E: Intervalo Alimentación... -
Página 20: Detección Y Corrección De Errores
Apagar y encender de nuevo la alimentación. Si no se restablece la Sin display Error de memoria e111 operación normal, puede ser necesario reparar o cambiar el H8GN. (RAM) Si se restablece la operación normal, es posible que haya t bl ió... - Página 21 Puede provocar una explosión. aislado del secundario y éste no esté conectado a tierra. 7. Si se deja el H8GN con las salidas en ON a temperatura elevada durante largos periodos de tiempo, puede Aviso acelerarse la degradación de los componentes internos...
-
Página 22: Montaje
H8GN H8GN Operación con un valor seleccionado a 0 La superficie del panel del H8GN es resistente al agua (conforme con NEMA 4X (interior) y IP66). Para evitar la entrada de agua a los En operación contador circuitos internos por el espacio entre el contador y el panel de oper- La salida se pondrá... - Página 23 H8GN H8GN Nivel de operación Nombre de parámetro Rango de selección (display) Valor Unidad Valor sel. Parámetro predet. Valor Contador 999 a 9999/ (PV<--999) presente Tempori-- e po 0.000 a 9.999 (Rango de tiempo=-.---s) Segundo 0.000 (PV)/ (PV)/ zador 0.00 a 99.99 (Rango de tiempo=--.--s)
-
Página 24: Nivel De Configuración De Comunicaciones
H8GN H8GN Nivel de selección inicial Nombre de parámetro Paráme-- Rango de selección Valor Unidad Valor sel. predet. Selección de func cnt/tim temporizador/contador Modo de entrada cntm up/down/ud b/ud c Rango de tiempo Segundo timr s/ . s/ . s/ m n.
