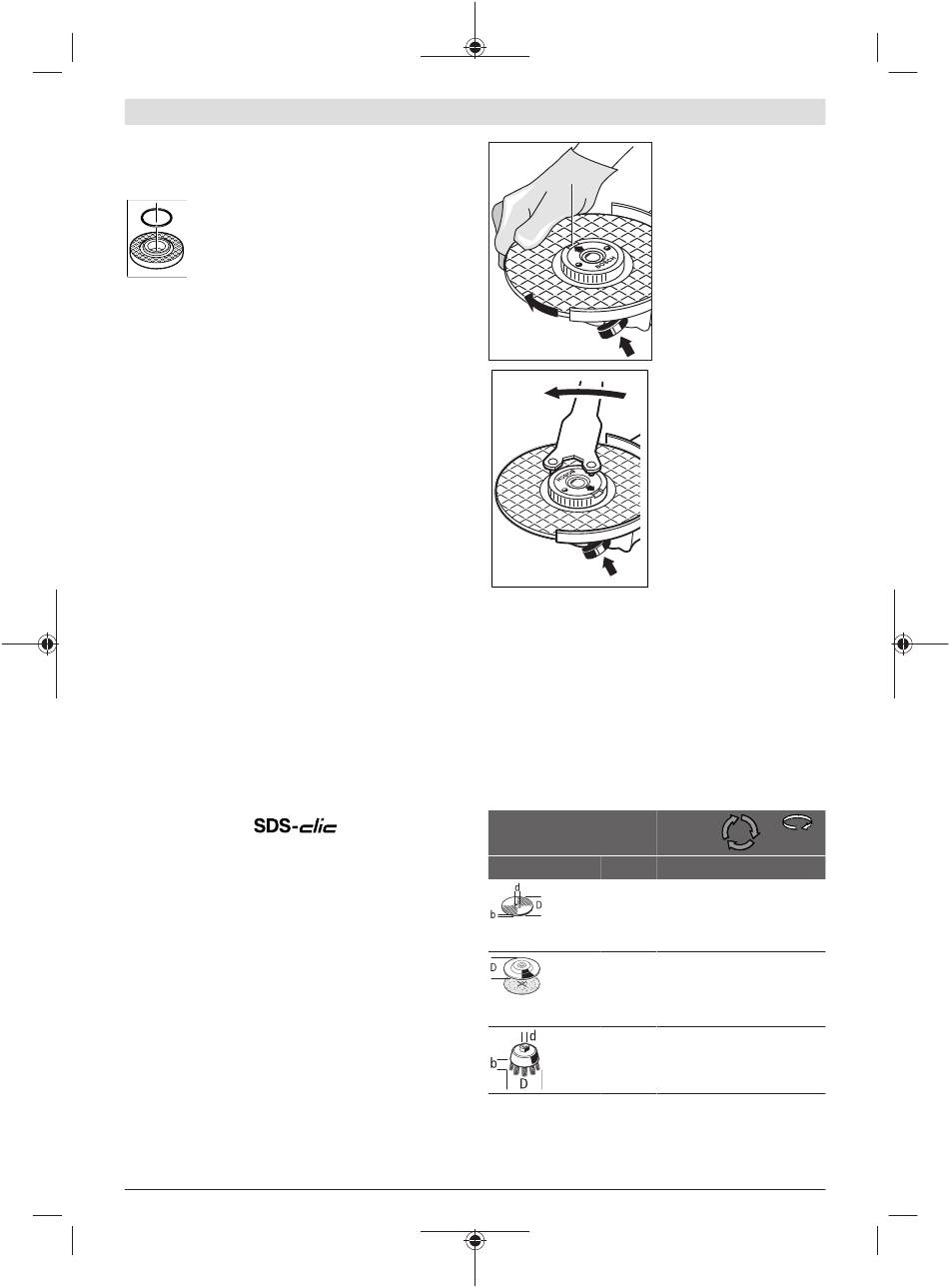

162 | Magyar
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.
A (9) befogó karimába a központozó perem kö-
ré egy műanyag alkatrész (O-gyűrű) van behe-
lyezve . Ha az O-gyűrű hiányzik, vagy meg-
rongálódott, a (9) befogó karimát a további
használat előtt okvetlenül ki kell cserélni.
Befogókarima az M10-es csiszolótengelyhez:
A befogókarima mindkét oldala felhasználható.
Legyezős csiszolókorong
A legyezős csiszolókoronggal végzendő munkákhoz
u
mindig szerelje fel a (17) kézvédőt.
Gumi csiszolótányér
A (18) gumi csiszolótányérral végzendő munkákhoz
u
mindig szerelje fel a (17) kézvédőt.
A szerelési sorrend az ábrás oldalon látható.
Tolja rá a (18) gumitányért a (16) csiszolótengelyre.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a (20) hengeres anyát.
Nyomja erőteljesen rá a (19) csiszolópapírt a (18) csiszoló
tányér alsó oldalára.
Sarokcsiszoló/kefés tárcsa
A sarokcsiszolóval vagy a kefés tárcsával végzendő
u
munkákhoz mindig szerelje fel a (17) kézvédőt.
A szerelési sorrend az ábrás oldalon látható.
A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy szorosan felfeküdjön a csi-
szolótengely menetének végén található csiszolótengely kari-
mára. Húzza meg egy villáskulccsal szorosra a sarokcsiszo-
lót / kefés tárcsát.
Edény alakú keményfémbetétes korong
Edény alakú korongokat csak egy megfelelő védőbú-
u
rával együtt szabad használni.
Gyorsbefogó anya
Egy egyszerű, szerszámok alkalmazása nélküli csiszolószer-
szám-cseréhez a (12) befogó anya helyett a (13) gyorsbefo-
gó anyát is lehet használni.
A (13) gyorsbefogó anyát csak csiszoló vagy daraboló
u
tárcsákhoz szabad használni.
Csak hibátlan, kifogástalan (13) gyorsbefogó anyát
használjon.
A felcsavarozás során ügyeljen arra, hogy a (13) gyors-
befogó anya felirattal ellátott oldala ne a csiszolókorong
felé mutasson; a nyílnak a (24) indexre kell mutatnia.
1 609 92A 4ZA | (26.04.2019)
(24)
Megengedett csiszolószerszámok
A használati útmutatóban megnevezett összes csiszolószer-
számot lehet használni.
Az alkalmazásra kerülő csiszolószerszámok megengedett
-1
fordulatszámának [perc ], illetve kerületi sebességének leg-
alábbis el kell érnie az alábbi táblázatban megadott értéke-
ket.
Ezért vegye tekintetbe a csiszolószerszám címkéjén meg-
adott megengedett fordulatszámot, illetve kerületi sebes-
séget.
max. [mm]
D b
100 7
115 7
125 7
100 –
115 –
125 –
70 30
75 30
A csiszolótengely rögzítésé-
hez nyomja meg a (1) ten-
gely reteszelő gombot. A
gyorsbefogó anya megszorí-
tásához forgassa el erőtelje-
sen a csiszolókorongot az
óramutató járásával meg-
egyező irányba.
Egy előírásszerűen megszo-
rított, megrongálatlan
gyorsbefogó anyát a pere-
mes gyűrűnek az óramutató
járásával ellenkező irányban
való elforgatásával szabad
kézzel ki lehet oldani. Egy
beszorult gyorsbefogó
anya kilazítására sohase
használjon fogót, hanem
csak a kétkörmös kulcsot.
A kétkörmös kulcsot az áb-
rán látható módon kell hasz-
nálni.
[mm]
-1
d [min ] [m/s]
16,0 11000 80
22,2 11000 80
22,2 11000 80
– 11000 80
– 11000 80
– 11000 80
M10 11000 45
M14 11000 45
