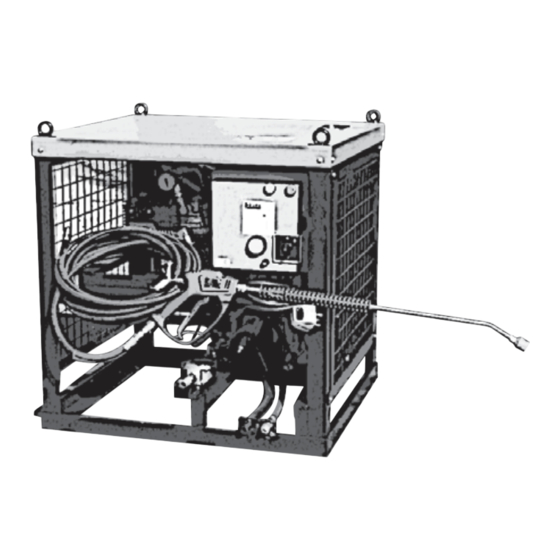

HIDROLAVADORA
MOD. TORO GAS
INTRODUCCION
El equipo que Ud. ha adquirido es de tecnología de avanzada.
El presente manual ha sido confeccionado para ayudar a Ud. a obtener los
mejores resultados en su uso; lealo detenidamente y consultelo a
menudo, alli encontrara la solución a su inquietud.
Felicitaciones por su elección, y le deseamos:
BUEN TRABAJO
CARACTERISTICAS TECNICAS
Presión
Modelo
kg/cm2
TORO
200
200
TORO
250
250
Antes de usar el equipo lea atentamente este Manual y
Pot.
Tensión
Caudal
hp
l/min
7.5
15
10
15
consérvelo para futuras consultas
Conex.
Medidas
Agua
LxAxH
Volt
Pulg.
Trif.
106 x 74
3/4"
380
Trif.
125 x 72
3/4"
380
www.pasac.com
Peso
Temp.
kg
ºC
cm
162
150
x 87
188
150
x 95
Publicidad
Manuales relacionados para pasac TORO 200
Resumen de contenidos para pasac TORO 200
- Página 1 HIDROLAVADORA MOD. TORO GAS INTRODUCCION El equipo que Ud. ha adquirido es de tecnología de avanzada. El presente manual ha sido confeccionado para ayudar a Ud. a obtener los mejores resultados en su uso; lealo detenidamente y consultelo a menudo, alli encontrara la solución a su inquietud.
- Página 2 (dosificador químico o desincrustador magnético). Si ello no se efectuara, se taponarían los circuitos de agua, generando problemas de funcionamiento en el equipo, debiendo PASAC S.A. deslindar responsabilidad. CIRCUITO DE GAS Características tácnicas del sistema de combustión a gas Modelo: PASAC STD TORO GAS Potencia máxima: 55.000 Kcal/H...
- Página 3 La presencia de llama es verificada por el control BRAHMA RE3 a través de la señal eléctrica que se origina entre la varilla de ionización (Borne 3) y la masa metálica del conjunto (Borne 4). Es decir, en presencia de llama, el control cierra el contacto "D" (ver esquema eléctrico) con lo cual el conteo del temporizador queda anulado y el quema- dor en funcionamiento.
- Página 4 OPERACION CON AGUA FRIA • Antes de poner en marcha el equipo verifique que el suministro de agua esté correctamente conectado. El funcionamiento en seco de la bomba puede dañar el sistema de sellos. • Durante el uso, ventile el equipo a efecto de evitar sobrecalentamiento. •...
- Página 5 DE FALLAS” que encontrará en este manual (para el cicuito de agua y el de calenta- miento). En caso de requerirse repuestos, podrá solicitarlos por fax o mail a PASAC S.A. indicando el Nº de pieza que le corresponde en los despieces.
- Página 6 GUIA DE DETECCION DE FALLAS SISTEMA: AGUA FALLA SOLUCION CAUSA Verifique alimentación de agua y posibles ingresos de aire en Ingreso aire a la bomba uniones de línea de aspiración Verifique válvulas. Limpiar o Las válvulas de adm. o imp. no cierran correctamente remplazar si es necesario La bomba funciona...
- Página 7 FALLA SOLUCION CAUSA Verifique alimentación de agua y posibles ingresos de aire en Aire en aspiración uniones de línea de aspiración Resorte de válvula de aspir. o Verificar y remplazar si es necesario imp. vencido Bomba ruidosa Material extraño en válvula Verifique y limpie si es necesario Verificar y remplazar si es necesario Rodamiento gastado...
- Página 8 GUIA DE DETECCION DE FALLAS SISTEMA: CALENTAMIENTO AGUA FALLA SOLUCION CAUSA Termostato regulado muy bajo Regular a temperatura requerida Pico de combustible gastado Reemplazar El agua no alcanza Termostato defectuoso Reemplazar la temperatura Desincrustar por método químico Incrustación en paredes internas de trabajo o llamar a service.
- Página 9 DESPIECE CONJUNTO CALDERA-QUEMADOR CUERPO SOPLADOR ELECTRODO DE IONIZACION TAPA INSPECCION DIFUSOR MOTOR SOPLADOR CONEXION RAMAL DE GAS TUBO DE LLAMA INYECTOR DE GAS CAPACITOR DE MOTOR FILTRO DE GAS TRANSFORMADOR ENCENDIDO VALVULA AUTOMATICA DE CORTE PRESOSTATO DE AIRE VALVULA AUTOMATICA DE CORTE BRIDA FIJACION DE QUEMADOR VALVULA DE REGULACION MANUAL ELECTRODO DE ENCENDIDO...
- Página 10 CIRCUITO ELECTRICO CALENTAMIENTO GAS...
- Página 11 Como la caldera genera gases de combustión, prevea en el recinto una ventilación superior adecuada. • Los equipos hidrolavadores PASAC están construidos para funcionar con agua potable normal, para ello cuentan con un filtro de acero inoxidable de fácil limpieza, tendiente a retener las impurezas consideradas "normales" en la distribución domiciliaria.
- Página 12 5(cinco) años, contados a partir de la fecha en que finalice su comercialización. Todos los elementos cubiertos por la Garantía deben devolverse (gastos de flete a cargo del comprador) a PASAC S.A., para su comprobación, reparación o sustitución. Ningún revendedor o asistencia técnica tiene autorización para alterar esta garantía o asumir compromisos en nombre de PASAC S.A.
