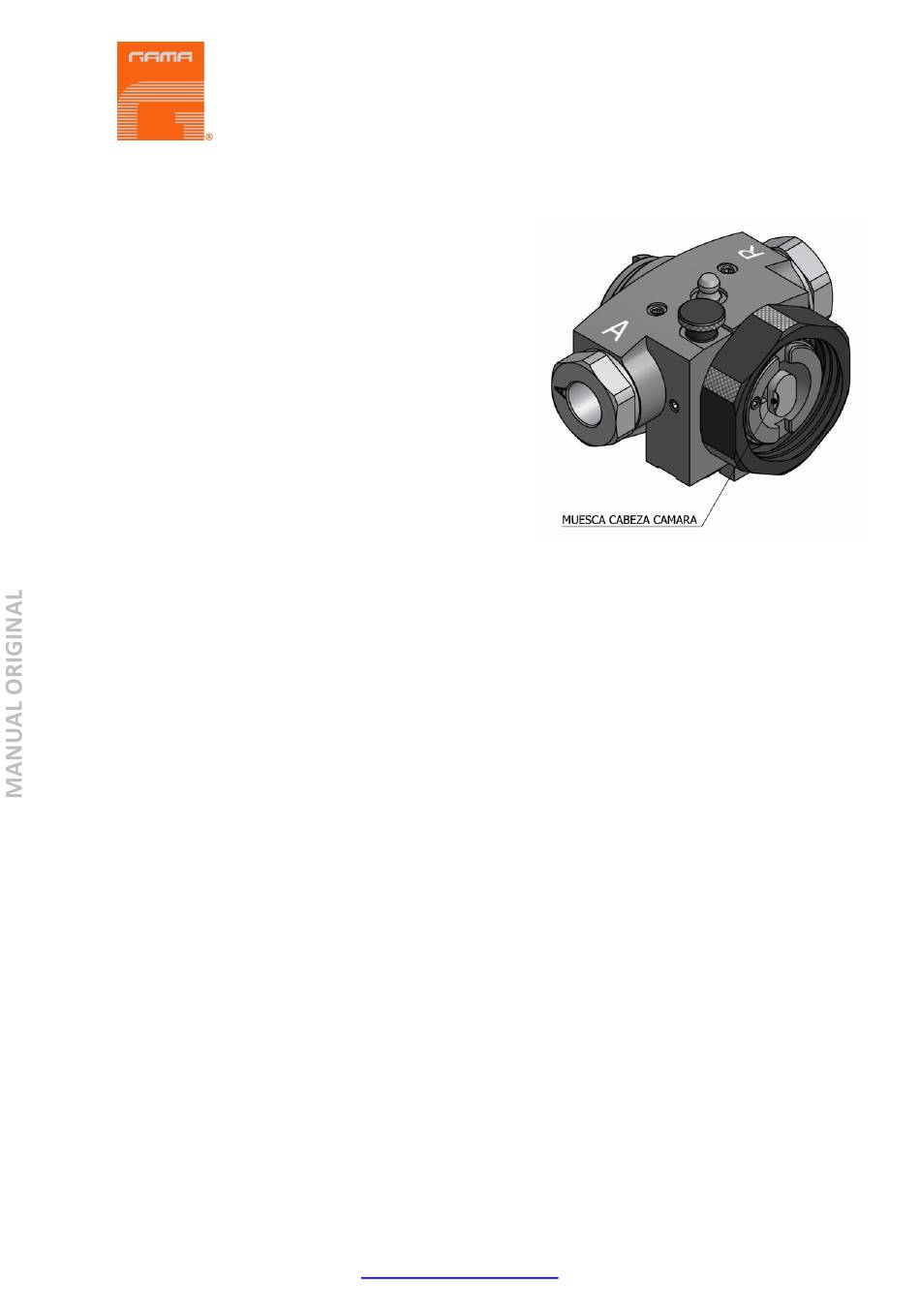

14. Introduzca la cámara de mezcla en el cabezal
prestando atención en la orientación de ésta ("A"
lado ISO, "R" lado POL) Fíjese que la muesca
en la cabeza de la cámara quede orientada
siempre en el lado "A" ISO.
15. Coloque la junta y el difusor si está trabajando
con cámara "Round".
16. Rosque el difusor a la cámara con la mano.
17. Monte el conjunto bloque pistola o cabezal
insertando la cabeza de la cámara en el
alojamiento existente en el extremo del eje del
émbolo girado 45º.
18. Gire el cabezal hasta que quede en posición
vertical y empújelo hacia atrás de forma que las
ranuras de posicionamiento encajen con la
camisa.
19. Si no encuentra este encaje, sitúe el cabezal con la orientación teórica y apriete
ligeramente la tuerca de fijación. Compruebe que el cabezal no pueda girar y proceda
posteriormente a terminar de apretar la tuerca de fijación.
20. Apriete con una llave primero el cartucho de isocianato y luego el cartucho de poliol.
21. Monte los cartuchos de los filtros y anti retornos en el cabezal, prestando atención a la
ubicación de cada uno ("A" lado ISO y "R" lado POL). Tener cuidado de no dañar las
juntas de los cartuchos al introducirlos en el cabezal (utilice grasa para facilitar la
introducción).
22. Monte el coupling block.
18/27
1.9 Revisión
http://www.gamapur.com/
Master III Gun
Manual de Servicio
Ref. NR-00073
