ATENCIÓN
Lea atentamente estas instrucciones antes de ensamblar o utilizar este
producto. Conserve este manual para futuras consultas.
N.° de serie del aparato .......................................................................

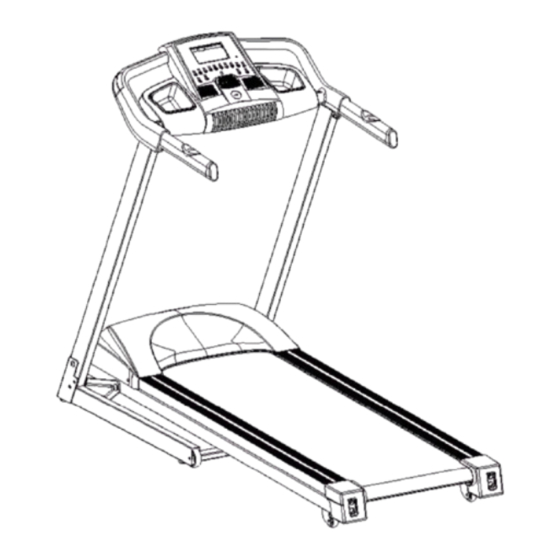

X TRAIL 2
Cinta de correr
www.fitness-doctor.fr
¡Encuentre nuestra gama de
productos en nuestra página
web y en las tiendas
minoristas Fitness Boutique!
Publicidad
Tabla de contenido
Manuales relacionados para Fitness Doctor X TRAIL 2
Resumen de contenidos para Fitness Doctor X TRAIL 2
- Página 1 X TRAIL 2 Cinta de correr www.fitness-doctor.fr ¡Encuentre nuestra gama de productos en nuestra página web y en las tiendas minoristas Fitness Boutique! ATENCIÓN Lea atentamente estas instrucciones antes de ensamblar o utilizar este producto. Conserve este manual para futuras consultas.
- Página 2 Gracias por haber escogido la cinta de correr X Trail 2. Al igual que las demás referencias de nuestra gama, este producto cumple normas de calidad muy estrictas para su comodidad, así como para su seguridad. Instrucciones generales de seguridad Se puso mucho énfasis en la seguridad durante el diseño y la fabricación de este aparato...
- Página 3 11) Solo utilice el aparato para los fines que se describen en estas instrucciones de uso. 12) Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente autorizado o personas igualmente cualificadas, con el fin de evitar riesgos. SERVICIO POSVENTA FITNESS DOCTOR Netquattro / FitnessBoutique ZI centr'alp 1450 rue Aristide Bergès...
- Página 4 sin otros aparatos enchufados en ella. Se recomienda no utilizar alargadores. ● Una conexión a tierra defectuosa puede provocar una descarga eléctrica. Si no sabe si el aparato está conectado a tierra correctamente, pida a un electricista cualificado que verifique la toma. Si el enchufe proporcionado con el aparato no es compatible con la toma de corriente, no lo modifique.
- Página 5 ● Quite todo el material de embalaje y ponga las piezas sueltas en una superficie despejada. Esto le dará una vista de conjunto y simplificará el ensamblaje. ● Por favor, tenga en cuenta de que siempre existe el riesgo de lesión al utilizar herramientas y realizar actividades técnicas.
-
Página 6: Desembale Y Verifique El Contenido De La Caja
Desembalar y ensamblar ¡ADVERTENCIA! : Tenga mucho cuidado al ensamblar esta cinta de correr. El no hacerlo correctamente, puede acarrear lesiones. OBSERVACIÓN: cada paso de las instrucciones de montaje le explica lo que debe hacer. Lea y comprenda todas las instrucciones completamente antes de montar la cinta de correr. - Página 7 Parte principal Tapa del motor Tablero de mando Protección de asidero (izquierda y derecha) Tapiz de correr Plataforma de correr Riel lateral Tapas traseras izquierda y derecha Correa del motor Motor de inclinación Rodillo delantero Rodillo trasero Instrucciones relativas a la cinta de correr Tablero de mando Sensor de frecuencia cardíaca Asidero...
- Página 8 INFORMACIÓN TÉCNICA CA-220 V 50 Hz Voltaje 100 kg Peso máximo 1590 x 710 x 1230 mm Tamaño total 1200 x 420 mm Superficie de carrera 900 W Potencia del motor 1,0－16 km/h Velocidad 1590 Paquete de ferretería Llave Allen en L Tornillo hexagonal hueco C.K.S.
- Página 9 INSTRUCCIONES DE MONTAJE Paso 1:. Saque la máquina de la caja y póngala en un suelo plano. Paso 2:. . Con una mano sujete el manillar, levante el tubo vertical lentamente (como se ve más abajo). Introduzca los tornillos M8x40 en los lados izquierdo y derecho. Ponga el tornillo M8 X15 en la parte trasera.
- Página 10 Paso 4: Aprite correctamente todos los tornillos. Ha terminado el ensamblaje INSTALACIÓN DE LA CINTA DE CORRER ELEGIR EL LUGAR Para hacer del ejercicio una actividad cotidiana agradable para usted, la cinta de correr debe ponerse en un entorno cómodo y práctico. Esta cinta de correr está pensada para ocupar un mínimo de espacio en el suelo y quedar muy bien en su hogar.
-
Página 11: Utilizar Un Circuito Dedicado
A veces, después de una utilización prolongada, encontrará un polvo negro fino debajo de la cinta de correr. Esto es el uso normal y NO significa que haya un problema con la cinta de correr. Este polvo puede quitarse fácilmente con un aspirador. Si desea evitar que este polvo se deposite en el piso o la alfombra, ponga un tapete bajo la cinta de correr. - Página 12 adecuada en la ranura de la llave en el medio del tablero de mando. El otro extremo de la llave de seguridad tiene que estar sujeto de forma segura a su ropa, de modo que, en caso de caída, tire de la llave y ésta salga del tablero de mando, lo que detendrá inmediatamente la cinta de correr para minimizar las lesiones.
-
Página 13: Desplegar La Cinta De Correr
DESPLEGAR LA CINTA DE CORRER 1. Ponga una mano en uno de los asideros y, con la otra, empuje la parte superior de la plataforma de correr hacia adelante 2. Pulse un pie en la parte central del cilindro para desencajar el mecanismo de bloqueo 3. - Página 14 Descripción de los botones Pantalla LCD VELOCIDAD INCLINACIÓN "+" "-" "+" "-" BOTONES DE ACCESO RÁPIDO DE INCLINACIÓN BOTONES DE ACCESO RÁPIDO DE VELOCIDAD Botón "Inicio" Botón Receptor mando Botón de Botón "Detener" distancia "Modo" "Programas" Información sobre las funciones de la consola: 1.1: P0: Programa de entrenamiento del USUARIO;...
- Página 15 Información del tablero LCD: 2.1: Pantalla "SPEED" (velocidad): cuando la cinta de correr está en funcionamiento, el tablero de visualización de la hora muestra una cuentra atrás de 5-4-3-2-1. La velocidad se ilumina, muestra el valor numérico de la velocidad y el valor F1-F5 cuando está en el programa de cálculo de grasa corporal.
- Página 16 funcionamiento, seleccione el botón "QUICK SPEED" 4, 8 o 14 que desee. 3.8: Botón " ": se disminuye la inclinación cuando se pulsa este botón. 3.9: Botón " ": se aumenta la pendiente cuando se pulsa este botón. 4.0: Botón "QUICK INCLINE" (inclinación rápida): se aumenta directamente la inclinación al pulsar el botón de "QUICK INCLINE"...
- Página 17 En la función de selección, la pantalla del tiempo parpadea, pulse "+" "-" para seleccionar. El rango es de 5 a 99 minutos. El valor por defecto es de 30:00. Pulse "MODE" para volver al valor por Defecto. 5.4: Después de haber seleccionado el modo de entrenamiento, pulse "START", la pantalla muestra una cuenta atrás de 5 segundos y emite tres pitidos, después, la cuenta llega a 1 y la cinta de correr se activa suavemente, acelera lentamente en la pantalla y,...
- Página 18 Botón "STOP " Botón "START" (inicio) Aumentar Disminuir inclinación velocidad Aumentar velocidad Disminuir inclinación Cuadro de velocidades de los programas SEGMENTOS PROGRAMA Velocidad Inclinación Velocidad Inclinación Velocidad Inclinación Velocidad Inclinación Velocidad 10.0 10.0 10.0 Inclinación Velocidad 10.0 Inclinación Velocidad 10.0 11.0 Inclinación...
- Página 19 Velocidad 11.0 Inclinación Velocidad 10.0 11.0 12.0 Inclinación Velocidad 10.0 11.0 Inclinación Velocidad 11.0 11.0 Inclinación Velocidad 10.0 10.0 10.0 10.0 Inclinación Velocidad Inclinación Velocidad Inclinación Velocidad Inclinación Velocidad Inclinación Velocidad 10.0 11.0 11.0 11.0 Inclinación Velocidad 10.0 11.0 Inclinación Velocidad 11.0 10.0...
- Página 20 Inclinación Velocidad Inclinación Velocidad 10.0 10.0 Inclinación Velocidad 10.0 10.0 Inclinación Velocidad 10.0 10.0 10.0 10.0 Inclinación Velocidad 10.0 11.0 12.0 12.0 12.0 Inclinación Velocidad 11.0 12.0 Inclinación Velocidad 12.0 11.0 12.0 Inclinación Velocidad 11.0 12.0 Inclinación Velocidad 12.0 12.0 11.0 Inclinación Velocidad...
-
Página 21: Mensajes De Error Y Soluciones
¿Qué hacer en caso de mal funcionamiento? Problema Causa posible Solución a. El aparato no está conectado a la Enchufarlo a la toma de corriente alimentación eléctrica b. El interruptor de seguridad no Coloque el interruptor de seguridad está colocado en el monitor La cinta de correr no c. - Página 22 La cinta de correr se Problema sistema Consulte servicio detiene electrónico posventa repentinamente La llave está dañada Cambie la llave Cambie el teclado y el cable. Llave defectuosa La llave no funciona Cambie el circuito impreso. Cambie el tablero de mando. A: Conecte el cable flojo o Conecte bien el cable o defectuoso...
-
Página 23: Mantenimiento De La Cinta De Correr
B: Motor defectuoso Cambie el motor C: El tablero de mando no puede Verifique llave comprobar la señal de la llave de seguridad y póngala bien. seguridad A: El cable del sensor de Conecte bien el cable o frecuencia cardíaca no está bien cámbielo No se capta el pulso conectado o está... -
Página 24: Para Aumentar La Tensión De La Cinta
PARA AUMENTAR LA TENSIÓN DE LA CINTA: 1. Ponga la llave de 8 mm en el tornillo de tensión izquierdo de la cinta. Dé 1/4 de giro a la llave en el sentido de las manecillas del reloj para atraer el rodillo trasero y aumentar la tensión. -
Página 25: Lubricación
Si el procedimiento anterior no logró centrar la cinta, tal vez necesite aumentar la tensión de esta. LUBRICACIÓN La cinta de correr se lubrica en la fábrica. Sin embargo, se recomienda verificar la lubricación de la cinta de correr de forma regular, para asegurarse de su funcionamiento óptimo. -
Página 26: Almacenamiento
●Semanalmente: Para que la limpieza resulte más fácil, se recomienda utilizar un tapete de protección bajo la cinta de correr. Los zapatos pueden dejar suciedad en la cinta que puede caer debajo del aparato. Limpie el tapete bajo la cinta de correr una vez por semana. -
Página 27: Despiece Detallado
DESPIECE DETALLADO 7-11 7-10 71 72 ART. NOMBRE CANTIDAD Estructura de base Estructura de la plataforma Estructura de inclinación Estructura vertical Tubo de verificación Estructura de la consola Cubierta pantalla LCD (con circuito impreso del monitor) Sensor de frecuencia cardíaca Llave de seguridad Cubierta del motor Riel lateral... - Página 28 Cubierta trasera (derecha) Controlador Transformador Botella de silicona Mando a distancia Cable de alimentación Guía de cables SR-5R1 Portafusible (con cable) Interruptor Cable L-800 Protector de cable Cable L-1100 Cable L-850 Cable del pulso de la mano Cubierta del manillar (derecha) Cable de alimentación L-350 (rojo) Cable de alimentación L-350 (negro) Cubierta del manillar (izquierda)
- Página 29 Almohadilla de los pies φ28×φ23×t11×M8×20 Rueda φ62 Muelle Arandela de muelle Φ8 Tornillo con cabeza hueca hexagonal media rosca M8×50×20 Tornillo ST4*16 Tornillo chapa metálica Philips ST4*35 Tornillo con cabeza hueca hexagonal media rosca M8×30×20 Arandela plana Φ8 Tuerca hexagonal autoblocante M8 Tornillo con cabeza hueca hexagonal rosca completa M10x25 Arandela plana Φ10...
- Página 30 Tuerca hexagonal autoblocante M8x75 Tornillo de la resistencia del motor M8×65 Tornillo con cabeza hueca hexagonal media rosca M10×35×20 Tornillo con cabeza hueca hexagonal media rosca M10×45×25 Cinta adhesiva de doble cara Motor de inclinación Guía del riel lateral Tornillo con cabeza hueca hexagonal rosca completa M6x40 Tornillo hexagonal rosca completa M8x75 Tornillo hueca hexagonal rosca completa M8x15...
