Pasos
Adhiera la cinta para asegurar el cable de eDP a la cubierta posterior de la pantalla.
Siguientes pasos
1. Instale el
panel de la pantalla
2. Instale las
bisagras de la
3. Instale el
bisel de la
pantalla.
4. Instale el
ensamblaje de la
5. Instale la
batería de 3 celdas
6. Instale la
cubierta de la
7. Siga el procedimiento que se describe en
Cámara
Extracción de la cámara
Requisitos previos
NOTA:
El procedimiento de extracción de la cámara solo corresponde a la laptop Latitude 5330 y no a la configuración 2 en 1.
1. Siga el procedimiento que se describe en
2. Extraiga la
cubierta de la
3. Quite la
batería de 3 celdas
4. Quite el
ensamblaje de la
5. Extraiga el
bisel de la
pantalla.
6. Extraiga las
bisagras de la
7. Quite el
panel de la
pantalla.
Sobre esta tarea

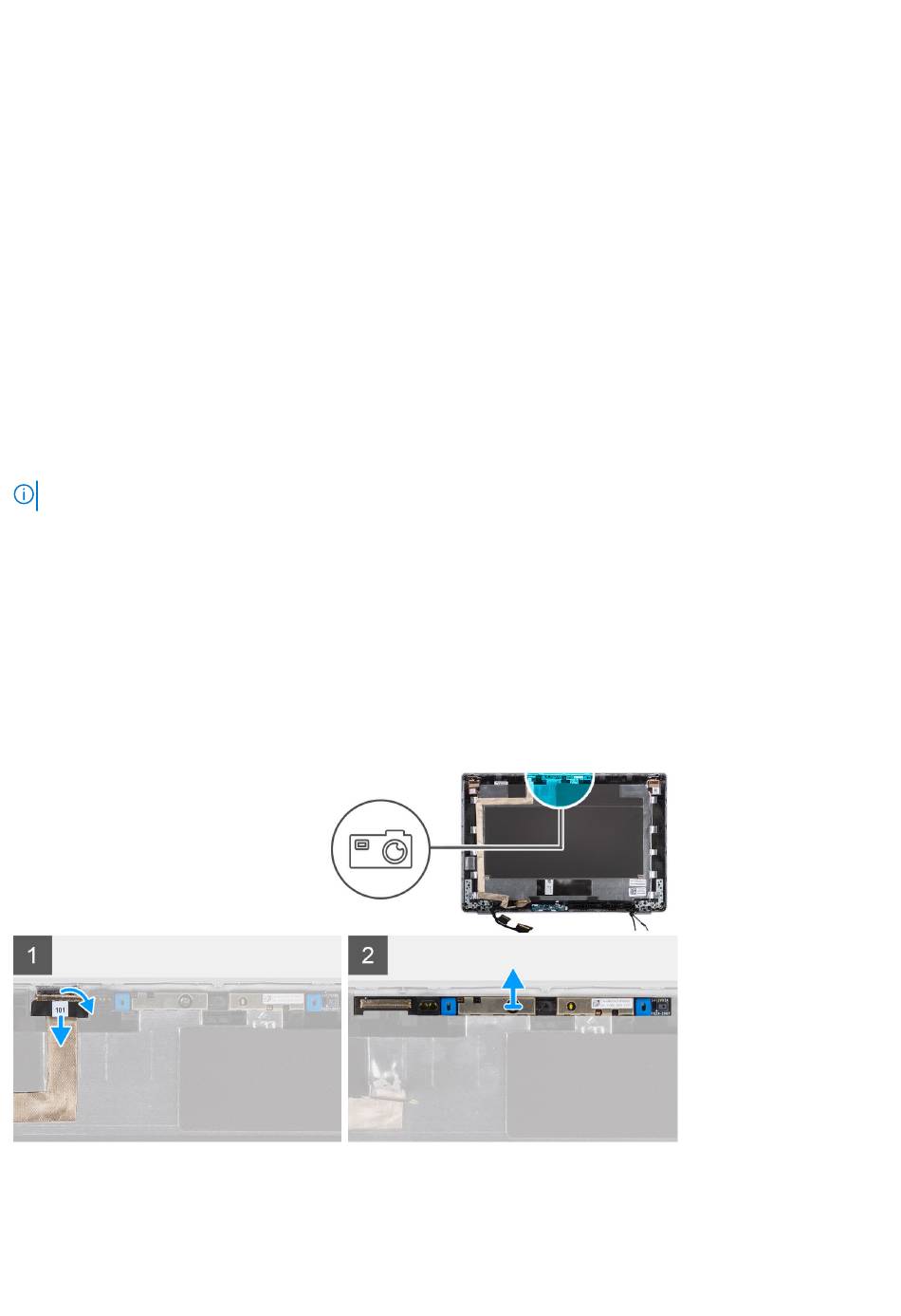

En las imágenes a continuación, se indica la ubicación de la cámara y se proporciona una representación visual del procedimiento de
extracción.
Pasos
1. Despegue la cinta conductora que asegura el cable de la cámara en su lugar.
2. Levante el pestillo y desconecte el cable de la cámara del conector en el módulo de la cámara.
102
Extracción e instalación de componentes
pantalla.
pantalla.
o la
batería de 4
celdas.
base.
Después de manipular el interior de la
Antes de manipular el interior de la
base.
o la
batería de 4
celdas.
pantalla.
pantalla.
computadora.
computadora.
