Resumen de contenidos para BenQ W1800

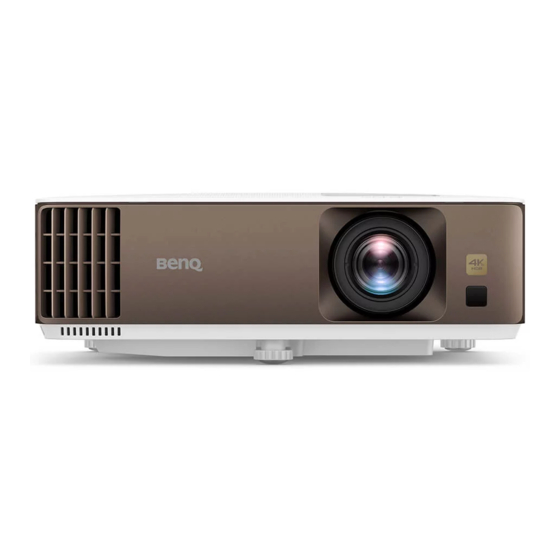

- Página 1 Proyector digital Manual del usuario Serie de entretenimiento doméstico I W1800/HT2650 V 1.02...
- Página 2 única responsabilidad de BenQ y su única compensación será la sustitución de las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía, notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el producto.
- Página 3 Contenido Información de garantía y copyright .................. 2 Instrucciones de seguridad importantes ................4 Introducción .......................... 7 Contenido del paquete ..........................7 Vista exterior del proyector ........................8 Controles y funciones ..........................9 Colocación del proyector ....................12 Elección de una ubicación ........................12 Obtención del tamaño de imagen proyectada preferido ..............
- Página 4 Instrucciones de seguridad importantes El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto. 1.
- Página 5 9. No sustituya la fuente de luz ni ningún - No coloque productos inflamables cerca del proyector. componente electrónico sin desenchufar previamente el proyector. Si los orificios de ventilación están completamente obstruidos, el 10. No coloque este producto sobre una mesa, recalentamiento del proyector puede superficie o carro inestable.
- Página 6 - Lugares cercanos a alarmas de incendios. se moja, desconéctelo de la toma de - Lugares con una temperatura ambiente superior a 40°C/104°F. corriente y póngase en contacto con BenQ - Lugares en los que la altitud supere los 3000 metros para su reparación. (10000 pies).
- Página 7 Introducción Contenido del paquete Saque con cuidado el contenido y compruebe que tiene todos los artículos indicados a continuación. Si falta alguno de ellos, póngase en contacto con su proveedor. Accesorios estándar Proyector Mandos a distancia con pilas Cable de alimentación Guía de inicio rápido Declaraciones sobre normativas Tarjeta de garantía*...
- Página 8 Vista exterior del proyector 11 12 1. Anillos de enfoque y zoom 10. Puerto de control RS-232 2. Rejilla de ventilación (salida de aire) 11. Clavija de salida de audio 3. Pies de ajuste 12. Puerto USB Tipo-A (Fuente de alimentación de 1,5 A) 4.
- Página 9 Controles y funciones Proyector y mando a distancia Todas las pulsaciones de teclas que se describen en este documento están disponibles en el mando a distancia o en el proyector. 5. Teclas de flecha ( , ENCENDIDO Cuando el menú de visualización en pantalla Activa o desactiva el modo en espera del (OSD) o el menú...
- Página 10 8. OK 16. Teclas de ajuste de la calidad de imagen (BRIGHT, CONTRAST, COLOR TEMP, • Confirma el elemento seleccionado en el COLOR MANAGE, GAMMA, SHARP) menú de visualización en pantalla (OSD) o en el menú de ATV. Muestra las barras de configuración para ajustar los valores adecuados para la calidad de •...
- Página 11 Alcance eficaz del mando a distancia El mando a distancia debe mantenerse en un ángulo de 30 grados perpendicular a los sensores de infrarrojos del proyector para que funcione correctamente. La distancia entre el mando a distancia y los sensores debe ser inferior a 8 metros (aprox. 26 pies). Asegúrese de que no haya ningún obstáculo entre el mando a distancia y los sensores de infrarrojos que pueda obstruir la trayectoria del haz de infrarrojos.
- Página 12 Adquiera el kit de montaje en el techo pantalla. Necesitará una pantalla especial de para proyectores BenQ para instalar el proyector retroproyección y el kit de montaje en el techo en el techo.
- Página 13 Obtención del tamaño de imagen proyectada preferido La distancia desde la lente del proyector hasta la pantalla, la configuración del zoom (si está disponible) y el formato de vídeo son factores que influyen en el tamaño de la imagen proyectada. Dimensiones de proyección 16:9 Pantalla en diagonal Pantalla...
- Página 14 Si utiliza un kit de montaje de una marca diferente a BenQ, existe el riesgo de que el proyector se caiga debido a un montaje inadecuado por el uso de una guía o tornillos de longitud incorrectos.
- Página 15 Diagrama de instalación de montaje en techo/pared Orificio de tornillo para montaje en techo/pared: M4 x 8 mm 113.54 Unidad: mm Ajuste de la imagen proyectada Ajuste del ángulo de proyección Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí...
- Página 16 Ajuste del tamaño y claridad de la imagen • Ajuste la imagen proyectada al tamaño necesario • Centre la imagen girando el anillo de enfoque. mediante el anillo de zoom. Corrección de la deformación trapezoidal La deformación trapezoidal hace referencia a la situación en la que la imagen proyectada se convierte en un trapecio debido a la proyección en ángulo.
- Página 17 Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: 1. Apagar todo el equipo antes de realizar cualquier conexión. 2. Utilice los cables de señal correctos para cada fuente. 3. Insertar los cables firmemente. Dispositivo de A/V Ordenador portátil o de sobremesa HDMI HDMI RS-232...
- Página 18 Conexión de audio El proyector cuenta con dos altavoces mono incorporados diseñados para ofrecer una funcionalidad de audio básico para acompañar a presentaciones con fines comerciales únicamente. No están diseñados ni dirigidos para el uso de reproducciones de audio estéreo, como se puede esperar de aplicaciones de cine en casa.
- Página 19 Funcionamiento Instalar la Transmisión multimedia de HDMI QS01 (Opcional) El dispositivo de Transmisión multimedia de HDMI QS01 es un dongle Android TV (ATV) que se utiliza con el proyector. Para más información sobre este dongle, póngase en contacto con el establecimiento donde adquirió...
- Página 20 • Utilice las teclas de dirección ( / / ) del proyector o mando a distancia para desplazarse por los elementos del menú. • Utilice OK para confirmar el elemento del menú seleccionado. Las siguientes capturas de pantalla del Asistente de configuración sirven sólo para fines de referencia y pueden diferir del diseño real.
- Página 21 4. Si le pide que introduzca una contraseña, pulse las flechas de dirección para introducir una contraseña de 6 dígitos. Consulte Uso de la función de contraseña en la página 5. Encienda todo el equipo conectado. El proyector buscará señales de entrada. Aparecerá la señal de entrada que se está explorando actualmente.
- Página 22 Configurar la Transmisión multimedia de HDMI QS01 (Opcional) Antes de empezar Compruebe que tiene: • Una conexión a Internet Wi-Fi • Una cuenta de Google Paso 1: Mantenga pulsado el botón OK durante cinco segundos para emparejar su mando a distancia. Paso 2: Configure su dispositivo.
- Página 23 • Utilizando su teléfono u ordenador • Mediante el mando a distancia Paso 3: Visualice la pantalla de inicio de Android TV. Para más información, visite https://support.google.com/androidtv/. Funcionamiento...
- Página 24 Utilización de los menús El proyector está equipado con dos tipos de menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. • Menú OSD Básico: ofrece funciones de menú primarias. (Consulte Menú Básico en la página • Menú OSD Avanzado: ofrece funciones de menú completas. (Consulte Menú...
- Página 25 Del mismo modo, si tiene pensado cambiar del menú OSD Avanzado al menú OSD Básico, siga estas instrucciones: 1. Vaya a Sistema > Ajustes de menú > Tipo de menú y pulse OK. 2. Pulse para seleccionar Básico. Su proyector cambiará al menú OSD Básico. Protección del proyector Uso de la función de contraseña Configurar la contraseña...
- Página 26 BenQ. 3. Póngase en contacto con el centro local de asistencia Código de recuperación: técnica de BenQ para que le ayuden a descodificar el CJ-2014-541638 número. Es posible que deba presentar el justificante de Retorno compra del proyector para verificar que es un usuario autorizado.
- Página 27 Cambio de la señal de entrada El proyector se puede conectar a múltiples dispositivos a la vez. Sin Fuente embargo, solo puede mostrar una pantalla completa en cada momento. Al encenderlo, el proyector busca automáticamente las señales disponibles. Si quiere que el proyector busque automáticamente las señales, asegúrese de que el menú...
- Página 28 Funcionamiento del menú Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada y el modelo de proyecto que utiliza. Los elementos del menú están disponibles cuando el proyector detecta al menos una señal válida. Si no hay ningún equipo conectado al proyector o si no se detecta ninguna señal, solo podrá...
- Página 29 FILMMAKER MODE del modo usuario Ren. modo usuar. Brillo 0-100 Contraste 0-100 Nitidez 0-10 Brilliant Color 0-10 Selec. de gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Temperatura de Normal/Frío/Nativo/Cálido color Ganancia R/ Ajuste de Ganancia G/ 0-200 temperatura de Ganancia B color Compensación R/ Ajustes de color Compensación G/...
- Página 30 Descripciones de función Menú Descripciones El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada. • Bright Maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita un brillo realmente alto, por ejemplo, si se utiliza el proyector en habitaciones con buena iluminación.
- Página 31 Minimiza el tiempo de respuesta entre la fuente de entrada y la imagen mostrada. Para optimizar la latencia, cuando el Modo Rápido esté activado, las opciones Def. trapez. 3D/Relación de aspecto volverán a los valores predeterminados y la Def. trapez. vert. auto se desactivará automáticamente. Modo Rápido *Modo Rápido solo se puede habilitar para los siguientes tiempos de entrada adoptados por la mayoría de juegos populares:...
- Página 32 • Selec. de gamma Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen. • 1,8/2,0/2,1/BenQ: Seleccione estos valores de acuerdo con sus preferencias. • 2,2/2,3: aumenta la media de brillo de la imagen. Ideal para un ambiente iluminado, una sala de reuniones o el salón de su casa.
- Página 33 • Gestión del color La Gestión de color dispone de seis conjuntos (RGBCMY) de colores que se pueden ajustar. Al seleccionar cada color, puede ajustar la gama y la saturación de forma independiente de acuerdo con sus preferencias. Para realizar ajustes, pulse las flechas / para resaltar un color independiente entre Rojo (R), Verde (G), Azul (B), Cian (C), Magenta (M) o Amarillo (Y), y pulse OK.
- Página 34 Devuelve todos los ajustes realizados en los Modo de imagen seleccionados (incluyendo el modo predefinido, User) a los valores predeterminados de fábrica. 1. Pulse OK. Aparece un mensaje de confirmación. Rest. modo 2. Utilice para seleccionar Restablecer y pulse OK. Restablece el modo imagen actual de imagen actual a los valores predeterminados de fábrica.
- Página 35 2. Menú principal: Audio Estructura Menú Opciones Modo sonido Cine/Música/Juego/Deportes/Usuario 100 Hz / 300 Hz / Ecual. de sonido de 1 kHz / 3 kHz / -10 – +10 usuario 10 kHz Silencio Desactivado/Activado Volumen 0 – 20 Tono de Desactivado/Activado encendido/apagado Restablecer sonido...
- Página 36 3. Menú principal: Pantalla Estructura Menú Opciones Relación de Auto/4:3/16:9 aspecto Búsqueda auto. de Desactivado/Activado fuente Renom. fuente HDMI-1/HDMI-2 Modo 3D Auto/Tramas secuenciales/Desactivado Invertir Desactivar/Invertir sincronización 3D Formato HDMI Auto/Limitada/Completo Ecualizador de HDMI-1/HDMI-2 Auto/1/2/3/4/5 HDMI HDMI-1/HDMI-2/ HDMI EDID Mejorado/Estándar HDMI-3 Control del Configuración sistema...
- Página 37 PlayStation (con discos de juegos 3D), reproductores 3D de Blu-ray (con discos Blu-ray 3D), etc. Después de haber conectado los dispositivos de vídeo 3D al proyector, asegúrese de llevar gafas 3D de BenQ y que estén conectadas para visualizar estos contenidos.
- Página 38 • Formato HDMI Permite seleccionar un rango de color RGB adecuado para corregir la precisión de color. • Auto: permite seleccionar automáticamente un rango de color adecuado para la señal HDMI entrante. • Limitada: permite utilizar el rango Limitada RGB 16-235. •...
- Página 39 4. Menú principal: Instalación Estructura Menú Opciones Posición proyector Frontal mesa/Frontal techo/Trasero/Posterior techo H: -30 – +30 Def. trapez. 3D V: -30 – +30 R: -30 – +30 Def. trapez. vert. auto Desactivado/Activado Test Pattern Activado/Desactivado Modo altitud elevada Activado/Desactivado Tasa en baudios 9600/14400/19200/38400/57600/115200 Descripciones de función...
- Página 40 Recomendamos usar el Modo altitud elevada cuando se encuentre en un lugar entre 1500 m y 3000 m sobre el nivel del mar y si la temperatura ambiente oscila entre 0°C y 30°C. El uso del "Modo altitud elevada" puede incrementar el nivel de decibelios ya que aumenta la velocidad del ventilador necesaria para mejorar el enfriamiento general del sistema y su rendimiento.
- Página 41 Encendido directo Desactivado/Activado Ajustes de funcionamiento Apagado Desactivar/3 min/10 min/15 min/ encendido/apagado automático 20 min/25 min/30 min Transmis. multim. Desactivado/ Sí/Cancelar HDMI BenQ QS01 Activado Bloqueo de teclas Desactivado/ Sí/No del panel Activado Ajustes de Cambiar seguridad contraseña Bloqueo de encendido Valores de fábrica...
- Página 42 óptimo del vídeo y ha creado un programa de formación para que técnicos e instaladores utilicen dichos estándares a fin de obtener una calidad de imagen inmejorable con los dispositivos de visualización de BenQ. Por lo tanto, se recomienda que la configuración y el calibrado lo realicen únicamente técnicos de instalación con la certificación ISF.
- Página 43 Se conservarán los siguientes ajustes: Posición proyector, Def. trapez. 3D, Def. trapez. vert. auto, Modo altitud elevada, Tasa en baudios, Información de fuente de luz, Transmis. multim. HDMI BenQ QS01, Ajustes de seguridad. Devuelve todas las opciones de configuración del menú principal Sistema a los valores predeterminados de fábrica.
- Página 44 6. Menú principal: Información Estructura Menú Opciones Resolución detectada Fuente Modo de imagen Modo de fuente de luz Formato 3D Sistema de color Rango dinámico Tiempo de uso de fuente de luz Versión de firmware Código de servicio Descripciones de función Menú...
- Página 45 Mantenimiento Cuidados del proyector Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente. •...
- Página 46 Información de fuente de luz Cómo saber las horas de uso de la luz Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la fuente de luz. El método de cálculo de la duración de luz equivalente es el siguiente: 1.
- Página 47 El siguiente mensaje de advertencia sobre la lámpara le recordará la necesidad de cambiarla. Aviso Solicitar un cambio de lámpara Instale una nueva lámpara para obtener un rendimiento óptimo. Horas de lámpara equivalentes >XXXX horas Pulse para descartar el mensaje. Solicite una lámpara nueva en www.benQ.com Aceptar Mantenimiento...
- Página 48 Es algo normal. Puede sustituir la lámpara Horas de lámpara equivalentes >XXXX horas siempre que vea que el nivel de brillo ha disminuido considerablemente. Solicite una lámpara nueva en www.benQ.com Pulse para descartar el mensaje. Aceptar Aviso Cambie la lámpara ahora...
- Página 49 Indicadores Indicador Estado y descripción Situaciones relacionadas con la alimentación Modo de espera En proceso de encendido Funcionamiento normal Proceso de enfriamiento normal Descargar Error en inicio CW La vida útil de la fuente de luz ha finalizado Apertura del alojamiento Grabación de eventos Grabación ACT.
- Página 50 Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la clavija de CA del proyector y el cable de alimentación a la toma de corriente. No se recibe corriente del cable de alimentación. Si la toma de alimentación dispone de un interruptor, compruebe que está...
- Página 51 Visite el sitio web indicado a continuación y seleccione Fuente de suministro eléctrico de Tipo-A de su país para consultar los datos de contacto del servicio 5 V/1,5 A x 1 técnico: http://www.benq.com/welcome Control de serie RS-232 9 patillas x 1 Receptor de infrarrojos (IR) x 2...
- Página 52 Dimensiones 312 mm (An.) x 246 mm (Pr.) x 110 mm (Alt.) Unidad: mm Especificaciones...
- Página 53 XGA_120 119,989 97,551 115,500 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 BenQ Notebook Timing 60,00 35,820 46,996 1024 x 600 BenQ Notebook Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 45,000...
- Página 54 Puede que los intervalos anteriores no sean compatibles debido a las limitaciones del archivo EDID y la tarjeta gráfica VGA. Es posible que no se puedan elegir algunos intervalos. • Tiempos de vídeo Formato 3D admitido Horizontal Frecuencia Frecuencia de Tiempos Resolución Frecuencia...
- Página 55 Comando RS232 Asignación de pin RS232 N.º de serie N.º de serie RTSZ CTSZ Función Tipo Funcionamiento ASCII Escritura Encendido <CR>*pow=on#<CR> Alimentación Escritura Apagado <CR>*pow=off#<CR> Lectura Estado de alimentación <CR>*pow=?#<CR> Escritura HDMI (MHL) <CR>*sour=hdmi#<CR> Escritura HDMI 2 (MHL2) <CR>*sour=hdmi2#<CR> Selección de fuente Escritura HDMI 3 <CR>*sour=hdmi3#<CR>...
- Página 56 Escritura Relación de aspecto 4:3 <CR>*asp=4:3#<CR> Escritura Relación de aspecto 16:9 <CR>*asp=16:9#<CR> Escritura Relación automática de aspecto <CR>*asp=AUTO#<CR> Lectura Estado de aspecto <CR>*asp=?#<CR> Escritura Aumentar def. trapez. vert. <CR>*vkeystone=+#<CR> Escritura Reducir def. trapez. vert. <CR>*vkeystone=-#<CR> Lectura Valor de deformación trapezoidal <CR>*vkeystone=?#<CR>...
- Página 57 Escritura Modo altitud elevada activado <CR>*Highaltitude=on#<CR> Escritura Modo altitud elevada desactivado <CR>*Highaltitude=off#<CR> Lectura Estado de Modo altitud elevada <CR>*Highaltitude=?#<CR> Escritura Establecer valor de gamma de BenQ <CR>*gamma=value#<CR> Lectura Estado de valor de gamma <CR>*gamma=?#<CR> Escritura Establecer valor de brillo HDR <CR>*hdrbri=value#<CR>...
