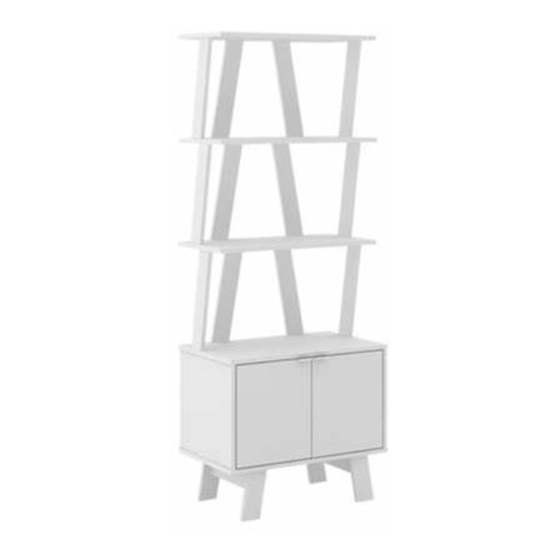

Tecno Mobili AZ - 1003 Instrucciones De Montaje

AZ - 1003
Notas Especiais:
01 -Examine completamente todas as
peças do móvel antes de começar o
trabalho.
02 -Recomenda-se montar o móvel
conforme este Manual de Montagem.
03 -É de responsabilidiade do montador
seguir as instruções do Manual de
Montagem, que são fundamentais para
garantir a estrutura do móvel.
04 -Para limpeza, utilizar somente pano
úmido e sabão neutro.
Special notes:
01 -Check all parts of the unit thoroughly
before starting work.
02 -It is recommended to assemble the
furniture according to this Installation
Manual.
03 -It is the responsibility of the assembler
to follow the instructions in theAssembly
Manual, which are essential to ensure the
structure of the furniture.
04 -For cleaning use only damp cloth and
neutral soap.
Notas especiales:
01 -Examine completamente todas las
piezas del mueble antes de iniciar el
trabajo.
02 -Se recomienda montar el mueble
conforme el Manual de Ensamblaje.
03 -Es de responsabilidad del montador
seguir las instrucciones del Manual de
Ensamblaje, que son fundamentales para
garantizar la estructura del mueble.
www.tecnomobili.ind.br
04 -Para limpieza solamente usar trapo
húmedo y jabón neutro.
Guarante certi cate: fi
The guarantee of products manufactured by
Móveis Videira LTDAcovers any defects /
manufacturing defects, within the period
established by the Consumer Protection
Code, in itsArticle 26, ll, which provides for a
legal guarantee of ninety (90) days.
Ferramentas | Tools | Herramientas
40 min.
Instruções de Montagem
Assembly Instructions
Instrucciones de Montage
Lista de Peças / List of pieces / Lista de piezas
CóD DESCRIÇÃO DESCRIPTION
Tampo Top
01
Prateleira Shelf
02
Tampo Porta Top of Door
03
04
Base Base
Pé Direito Right Foot
05
06
Pé Esquerdo Left Foot
Divisão do Pé Division of Foot
07
Lateral Side
08
Pilastra Pillar
09
10 Costa Back
Porta Door
11
09
09
11
11
06
Acesse Vídeos de Montagens
Acess Moun ng Videos
Acceder a los Vídeos de Montage
www.tecnomobili.ind.br
DESCRICIóN QTD RAW MATERIAL
Tapa 1 MDP15mm
Estante 2 MDP15mm
Tapa del Puerta 1 MDP15mm
Base 1 MDP15mm
Pie Derecho 2 MDP15mm
Pie Izquierdo 2 MDP15mm
División del Pie 2 MDP15mm
Lateral
2 MDP15mm
Pilastra 12 MDP15mm
Revés 1 Chapa Dura 3mm
Puerta
2 MDP15mm
01
09
09
09
02
09
09
09
02
09
09
09
09
03
10
08
08
Use the ruler below to measure the components
04
05
07
06
07
05
!
Estrada RSC 453, Km s/n° | Garibaldi | RS
CEP: 95720-000 | Fone / Fax: 54.3464.2050
DIMENSION
298x600x15
298x600x15
360x600x15
360x600x15
160x65x15
160x65x15
276x70x15
330x360x15
335x65x15
586x350x3
325x279x15
sac@moveisvideira.com.br
24
Cavilha 8 x 30mm
02
3,5 x 14mm CF
16
3,5 x 16mm CC
32
4,0 x 50mm CF
04
14 x 4mm
Sapata Deslizadora
22
22 x 3mm
Prego 10x10mm
16
34 x 7mm
Parafuso Minifix
16
15 x 12mm
Tambor Minifix
02
14 x 8 x 5mm
Suporte de Prateleira
04
DobradiçaAlta
Calço n° 12
02
52 x 20 x 32mm
Puxador
20
AdesivoTapa Furo
Measured in mm
