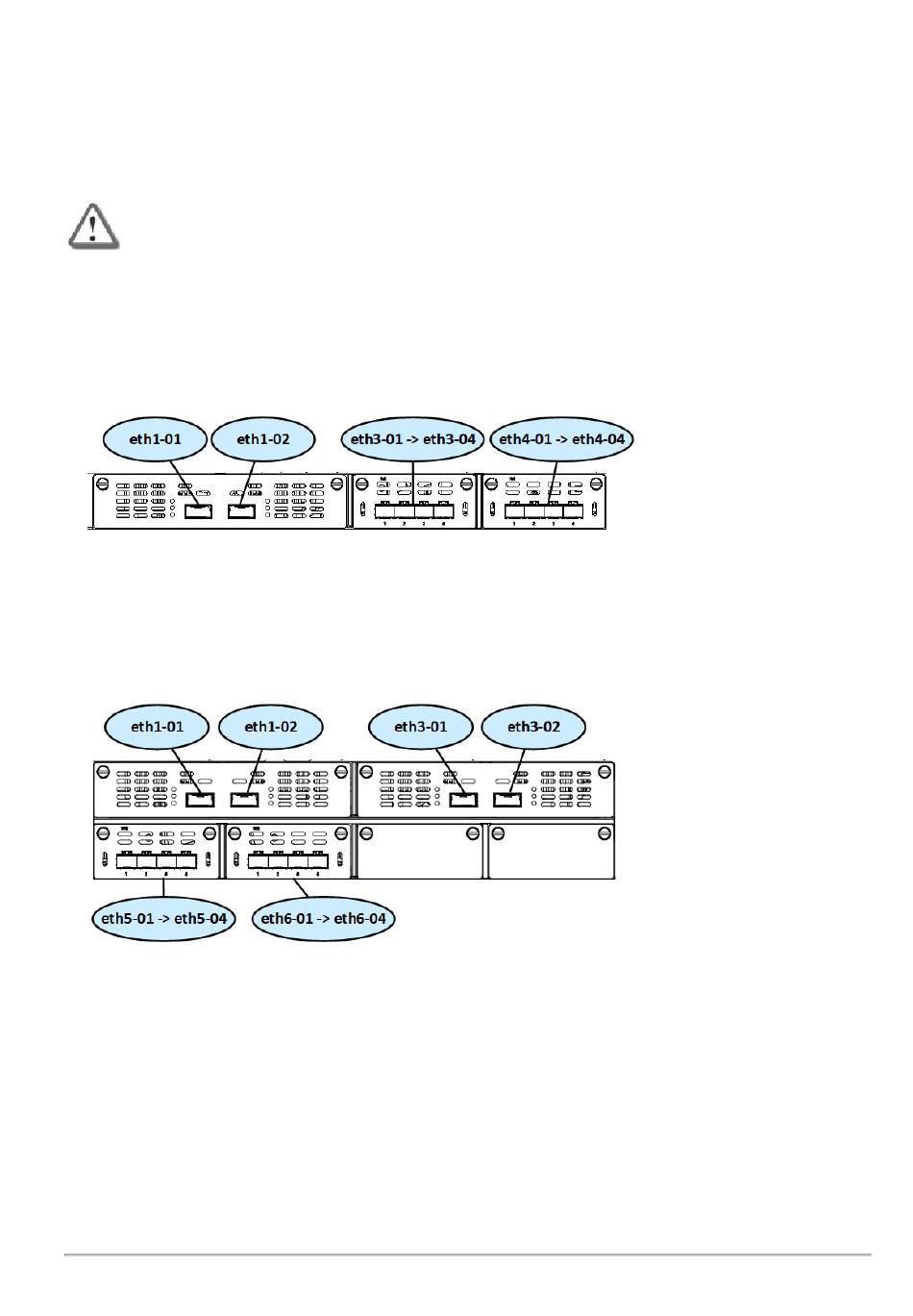

Asignaciones de Puertos OS
Las asignaciones de ranuras para las tarjetas de línea de expansión, los puertos LAN integrados y los
puertos 100G integrados en el sistema operativo de izquierda a derecha.
Importante - en la configuración Maestro, solo se admiten los puertos 100G para
conectar los dispositivos de seguridad a los Maestro Orchestrator.
QLS250
Tarjeta 100G izquierda - eth1-01 y eth1-02
Tarjeta de línea de expansión intermedia - eth3-01 a eth3-04
Tarjeta de línea de expansión derecha - eth4-01 a eth4-04
QLS450
Fila superior - tarjeta 100G izquierda - eth1-01, eth1-02
Fila superior - tarjeta 100G derecha- eth3-01, eth3-02
Fila inferior - tarjetas de línea de expansión - eth5-01 a eth5-04 y eth6-01 a eth6-04
QLS650
Fila superior - tarjeta 100G izquierda - eth1-01, eth1-02
Fila superior - tarjeta 100G derecha- eth3-01, eth3-02
Fila inferior - tarjeta 100G izquierda - eth5-01, eth5-02
Fila inferior - tarjetas de línea de expansión derecha - eth7-01 a eth7-04 y eth8-01 a eth8-04
Hardware de dispositivos LightSpeed
Guía de Inicio de dispositivos |      44
