Operator's Manual

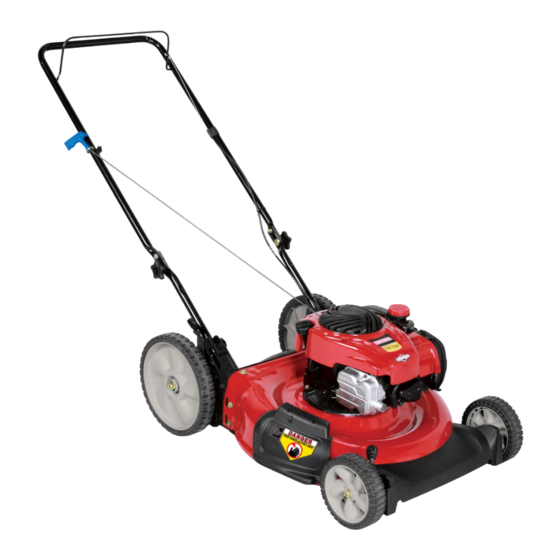

21" LAWN MOWER

Model No. 247.37010.1

CAUTION: Before using this product,

read this manual and follow all safety

rules and operating instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.craftsman.com

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• ESPAÑOL

Form No. 769-09328A

(November 18, 2014)

Resumen de contenidos para Craftsman 247.37010.1

Página 1 Operator’s Manual 21” LAWN MOWER Model No. 247.37010.1 • SAFETY • ASSEMBLY • OPERATION • MAINTENANCE CAUTION: Before using this product, • ESPAÑOL read this manual and follow all safety rules and operating instructions. Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A.
Página 2 For two years from the date of purchase, this product is warranted against any defects in material or workmanship. WITH PROOF OF SALE, a defective product will receive free repair or replacement at option of seller. For warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com/warranty This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...
Página 3 SAFETY INSTRUCTIONS WARNING DANGER This symbol points out important safety instructions which, if not This machine was built to be operated according to the safe operation followed, could endanger the personal safety and/or property of practices in this manual. As with any type of power equipment, yourself and others.
Página 4 SAFETY INSTRUCTIONS • If the equipment should start to vibrate abnormally, stop the engine and • Keep children out of the mowing area and under watchful care of a check immediately for the cause. Vibration is generally a warning of trouble. responsible adult other than the operator.
Página 5 SAFETY INSTRUCTIONS DO NOT MODIFY ENGINE General Service: • Never run an engine indoors or in a poorly ventilated area. Engine exhaust To avoid serious injury or death, do not modify engine in any way. Tampering contains carbon monoxide, an odorless and deadly gas. with the governor setting can lead to a runaway engine and cause it to operate at unsafe speeds.
Página 6 SAFETY INSTRUCTIONS SAFETY SYMBOLS This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate DANGER —...
Página 7 SLOPE GAUGE...
Página 8 ASSEMBLY IMPORTANT: This unit is shipped without gasoline or oil in the engine. Be certain to service engine with gasoline and oil as instructed in the Operation section of the Engine Manual before starting or running your machine. NOTE: Reference to right and left hand side of the Lawn Mower is observed from the operating position.
Página 9 ASSEMBLY Follow the steps below to complete handle assembly: Pull upward on the handle until holes in lower handle (shown in Figure 3 deck cutaway) line up with holes in handle bracket. See Figure 4. NOTE: When pulling upward on handle, make sure to not pull handle all the way out.
Página 10 ASSEMBLY Attaching Side Discharge Cover Your mower is shipped as a mulcher. To convert to side discharge, make sure grass catcher is off of the unit and rear discharge door is closed. Higher On the side of the mower, lift the mulching cover. See Figure 7. Slide two hooks of side discharge cover under hinge pin on mulching cover assembly.
Página 11 This is called mulching. Oil fill Cap/Dipstick Refer to the Maintenance section for instructions on checking the oil. Meets ANSI Safety Standards Craftsman Lawn Mowers conform to the safety standard of the American National Standards Institute (ANSI).
Página 12 OPERATION WARNING Be sure no one other than the operator is standing near the lawn mower while starting engine or operating mower. Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas. Keep hands, feet, hair and loose clothing away from any moving parts on engine and lawn mower.
Página 13 SERVICE AND MAINTENANCE MAINTENANCE SCHEDULE Follow the maintenance schedule given below. This chart describes service WARNING guidelines only. Use the Service Log column to keep track of completed Before performing any type of maintenance/service, disengage all controls maintenance tasks. To locate the nearest Sears Service Center or to schedule service, and stop the engine.
Página 14 SERVICE AND MAINTENANCE Engine Care Refer to the Engine Operator’s Manual packed with your mower for a detailed description of all engine-related service specifications. Clean Engine Blade • Daily or before every use, clean grass, chaff or accumulated debris from Adapter engine.
Página 15 OFF-SEASON STORAGE WARNING Never store lawn mower with fuel in tank indoors or in poorly ventilated areas where fuel fumes may reach an open flame, spark, or pilot light as on a furnace, water heater, clothes dryer, or gas appliance. Preparing The Engine Preparing The Lawn Mower For engines stored over 30 days:...
Página 16 TROUBLESHOOTING WARNING Disconnect the spark plug wire and ground it against the engine to prevent unintended starting. Before performing any type of maintenance/service, disengage all controls and stop the engine. Wait until all moving parts have come to a complete stop. Always wear safety glasses during operation or while performing any adjustments or repairs.
Página 17 (This page applicable in the U.S.A. and Canada only.) Sears Brands Management Corporation (Sears), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emission Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTIFIED ENGINES AND TO CERTIFIED MODEL YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND PURCHASED IN CALIFORNIA IN 1995 AND THEREAFTER, WHICH ARE USED IN CALIFORNIA,...
Página 18 REPAIR PROTECTION AGREEMENT Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
Página 19 VENTA, un producto defectuoso será recibir la reparación o el reemplazo libre a opción del vendedor. Para obtener información sobre el alcance de la garantía y solicitar la reparación o el reemplazo, visite el sitio Web: www.craftsman.com/warranty Esta garantía cubre ÚNICAMENTE los defectos en los materiales y en la mano de obra. Esta garantía NO cubre: •...
Página 20 INSTRUCCIONES DE SEGURIDAD ADVERTENCIA PELIGRO La presencia de este símbolo indica que se trata de instrucciones Esta máquina fue construida para ser operada de acuerdo con las reglas importantes de seguridad que se deben respetar para evitar poner en de seguridad contenidas en este manual. Al igual que con cualquier tipo peligro su seguridad personal y/o material y la de otras personas.
Página 21 INSTRUCCIONES DE SEGURIDAD No haga lo siguiente: • Nunca opere la podadora en césped húmedo. Siempre esté seguro de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si siente que • No corte el césped cerca de pozos, hundimientos, bancos, podría perder el pierde el equilibrio, suelte inmediatamente la manija de control de la equilibrio.
Página 22 INSTRUCCIONES DE SEGURIDAD • Nunca recargue el tanque de combustible. Llene el tanque no más de 1 • No cambie la configuración del regulador del motor ni acelere demasiado el pulgada por debajo de la base del cuello de llenado para dejar espacio para la mismo.
Página 23 INSTRUCCIONES DE SEGURIDAD SÍMBOLOS DE SEGURIDAD Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas instrucciones en la máquina antes procurar para reunir y operar. Símbolo Descripción LEA EL MANUAL(S) DEL OPERADOR Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes procurar para reunir y operar.
Página 24 PENDIENTE DE CALIBRE...
Página 25 MONTAJE IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el motor. Antes de comenzar o correr la máquina cargue el motor con gasolina y aceite como se indica en la sección de operación del manual de motor. NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación.
Página 26 MONTAJE Siga los siguientes pasos para completar conjunto del mango: Tire hacia arriba en el asa hasta agujeros en la manija (que se muestra en la Figura 3 corte de la cubierta) se alinean con los agujeros en el mango soporte. Vea la Figura 4. NOTA: Al tirar hacia arriba la palanca, asegúrese de que no tire de manejar todo el camino.
Página 27 MONTAJE Conexión de Canal de Descarga Lateral Su podadora ha sido enviada como abonadora. Si hace la conversión a descarga lateral, asegúrese de que el colector de césped esté fuera de la unidad y que la Superior puerta de descarga trasera esté cerrada. En el costado de la podadora, levante el adaptador para abono.
Página 28 Esto se llama abonar. Consulte la sección Mantenimiento para obtener instrucciones sobre cómo verificar el aceite. Cumple con las normas de seguridad de ANSI Las cortadoras de césped Craftsman cumplen con las normas de seguridad del Instituto Estadounidense de Normas Nacionales (ANSI).
Página 29 OPERACIÓN ADVERTENCIA Asegúrese de que ninguna persona aparte del operador permanezca cerca de la cortadora mientras arranca el motor u opera la misma. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora.
Página 30 SERVICIO Y MANTENIMIENTO PROGRAMA DE MANTENIMIENTO Siga el cronograma de mantenimiento que se presenta a continuación. Esta tabla ADVERTENCIA sólo describe pautas de servicio. Utilice la columna Registro de Servicio para hacer el Antes de realizar cualquier tipo de mantenimiento o servicio, desenganche seguimiento de las tareas de mantenimiento completadas.
Página 31 SERVICIO Y MANTENIMIENTO Lubricación Control de la cuchilla Lubrique con aceite ligero los puntos de pivote del control de la cuchilla al menos una vez cada estación. Este controle debe funcionar libremente en ambas direcciones. Vea la Figura 12. Cuidado de la Cortadora Limpie el Motor •...
Página 32 SERVICIO Y MANTENIMIENTO Cuidado de la cuchilla ADVERTENCIA Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes para trabajo rudo o un trapo grueso para Adaptador de la sostener la cuchilla. Misma Inspeccione periódicamente el adaptador de la cuchilla en busca de rajaduras, especialmente cuando golpee un objeto extraño.
Página 33 ALMACENAMIENTO FUERA DE TEMPORADA ADVERTENCIA Nunca almacene la cortadora de césped con combustible en el tanque en un espacio cerrado o en áreas con poca ventilación, donde los gases del combustible puedan alcanzar el fuego, chispas o una luz piloto como la que tienen algunos hornos, calentadores de agua, secadores de ropa o algún otro dispositivo a gas.
Página 34 SOLUCIÓN DE PROBLEMAS ADVERTENCIA Antes de realizar cualquier tipo del mantenimiento/servicio, suelte todos los mandos y pare el motor. Espere hasta que todas las partes de movimiento hayan venido a una parada completa. Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involuntario. Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones.
Página 35 SOLUCIÓN DE PROBLEMAS Problema Causa Solución El motor vacila a altas revoluciones 1. Poca separación de los electrodos de la bujía. 1. Ajuste la separación. Consulte la sección Mantenimiento del manual de motor. El motor funciona mal en marcha 1. Bujía atorada, averiada o exceso de separación. 1.
Página 36 (Esta página se aplica sólo en EE.UU. y Canadá). Sears Brands Management Corporation, el Consejo de Recursos Ambientales de California (CARB) y la Agencia de Protección Ambiental de los Estados Unidos (EPA) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones de la garantía de defectos del propietario) LA COBERTURA DE LA GARANTÍA DE CONTROL DE EMISIONES ES APLICABLE A LOS MOTORES Y UTILICEN EN CUALQUIER PARTE DE LOS ESTADOS UNIDOS (Y A PARTIR DEL 1 DE ENERO DE 2001 EN...
Página 37 REPAIR PROTECTION AGREEMENT Felicitaciones por haber realizado una adquisición inteligente. El producto Craftsman® que ha adquirido está diseñado y fabricado para brindar muchos años de funcionamiento confiable. Pero como todos los productos a veces puede requerir de reparaciones. Es en ese momento cuando el disponer de un Acuerdo de protección para reparaciones le puede ahorrar dinero y problemas.
Página 38 NOTAS...
Página 39 NOTAS...
Página 40 Para respuestas a preguntas o problemas, y ordenar piezas o pedir servicio para la reparación de su equipo. To help us help you, register your product at www.craftsman.com/registration Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration Join the Craftsman Club today!
