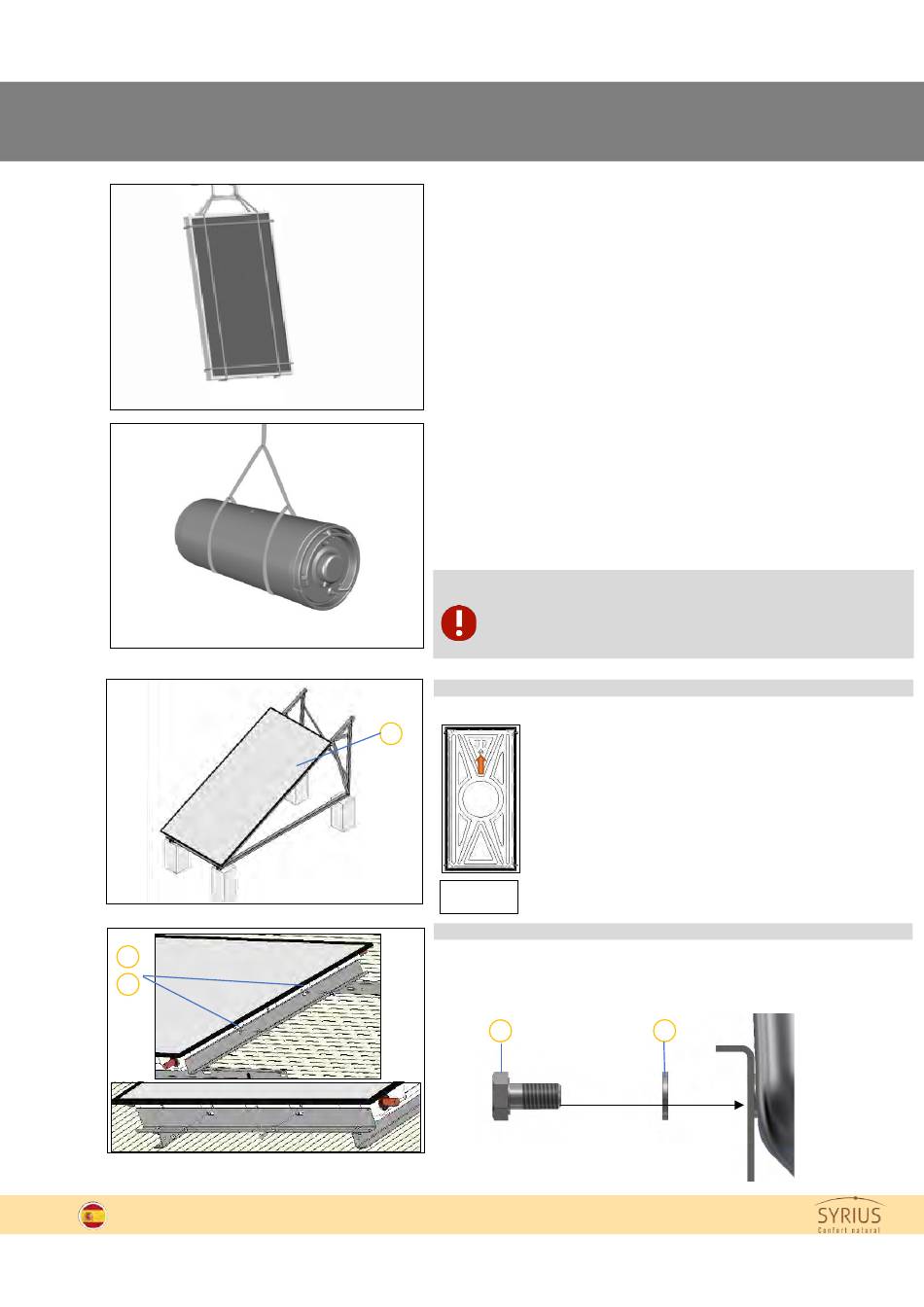

El montaje de los captadores y el acumulador
5.3
5.1
5.3
V07.22
Suba los captadores (3) a la cubierta. Para subirlos,
utilice eslingas resistentes como se muestra en la
figura.
Durante la manipulación, compruebe que la eslinga
no cubra las conexiones de cobre. Se recomienda
utilizar una grúa para su elevación.
Trabajen dos personas: un instalador asegura los
captadores, el otro guía a los paneles.
Suba el acumulador al tejado. Para el ensamblaje,
atar dos cuerdas resistentes como se muestra en la
figura de al lado. Recomendamos usar una grúa
para subirlo. Trabajen dos personas: un instalador
asegura el acumulador, el segundo guía el depósito.
¡Respete las instrucciones de seguridad! No camine
bajo cargas suspendidas.
Asegure los paneles y el acumulador para
evitar caídas.
Coloque el captador (3) en la estructura.
3
UP
Vista trasera
del captador
Atornille el captador a los travesaños (4.3) con
tornillos M8 (5.1) y arandelas planas (5.3).
5.1
202ECO
202ECO
5.3
13 de 20
