Panorama Móveis Luisa 0337 Instrucciones De Montaje

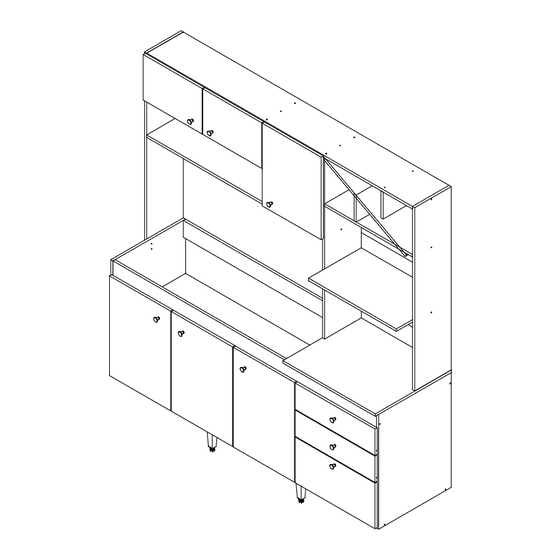

0337 Kit Cozinha Luisa
Ferramentas Necessárias
Herramientas Necesarias
Antes de montar seu móvel, leia cuidadosamente o Manual de
Instruções e o mantenha para futuras consultas.
OBRIGADO.
Antes de montar sus muebles, lea cuidadosamente el Manual de
instrucciones y guárdelo para futuras referencias.
GRACIAS
Nº Descrição Dimensão
31 Costa Aereo Esq/Costa de aire izquierda 493x404x03
32 Costa Nicho/Costa de Nicho 813x221x03
33 Costa Aereo/Costa del Aire 813x270x03
34 Divisão/Divisor 564x496x15
Instruções de Montagem
Assembly Instructions / Instrucciones de Montaje
Lista de ferragens
Hardware list
Quant
Lista de materiales
REF QNT
01
A 50
Cavilha 6x30
01
29
B
Parafuso chato 4 x 40
01
08
C
Parafuso flange 5 x 50
01
02
D
Parafuso chato 4x25
150
E
Prego 10 x 10
118
F
Parafuso chato 3,5x14
I 09
Puxador Ponto
J 04
Puxador Perfil 502mm
L 05
Pé 170MM
M 17
Cantoneira 20x20
N 01
Parafuso chato 4x50
O 23
Fixador Costa
P 02
Parafuso chato 3,5x20
02
Q
Corrediça
R 01
Articulador
S
03
Cavilha 6x50
T
Suporte 04
Prateleira
U
14
Dobradiça
V
08
Prego 13 x 15
X
09
Parafuso Flange 3,5x22
04
Z
Parafuso Maq M4x25
A1 04
Porca Sextavada
A2 01
Perfil 1640
9
8
10
7
8
Rev.: 01 - 30/01/2023
Lista de peças / Parts lists / Lista de piezas
Nº Descrição
01 Lateral Esquerda/Lateral Izquierdo
02 Lateral Direita/Lateral Derecho
03 Base/Base
04 Montante/Monto
05 Porta Inferior/Puerta Inferior
06 Porta Basculante/Puerta Abatible
07 Frente Gaveta/Frente del Cajón
08 Lateral Gaveta/Lado del Cajón
09 Costa Gaveta/Costa del Cajón
10 Fundo Gaveta/Cajón de Abajo
11 Travessa Frontal/Carril Delantero
12 Travessa Tras/Carril de Atrás
13 Tampo/Tapa
14 Lateral Sup Esq/Lado Superior Izquierdo
15 Lateral Sup Dir/Lado Superior Derecho
16 Base Superior/Base Superior
17 Tampo Superior/La cubierta superior
18 Tampo Micro/Tapa del Microonda
19 Divisão Superior/ Partición Superior
20 Divisão Sup Dir/División Superior Derecha
21 Porta Sup Maior/Puerta
22 Prateleira Inf/Estante Inferior
23 Prateleira Fixa/Estante Fijo
24 Porta Sup Menor/Puerta Superior Menor
25 Base Sup Menor/Base Superior Menor
26 Prateleira Adega/Estante Casa de Vino
27 Prateleira Sup Adega/Estante Superior para Bodega
28 Prateleira Inf Adega/Bodega de estante inferior
29 Costa Inferior/Costa Baja
30 Costa Forno/Costa del horno
01
Dimensão Quant
680x496x15 01
680x496x15 01
1800x496x15 01
564x100x15 01
590x418x15 03
545x270x15 01
156x545x15 02
400x100x15 04
479x100x15 02
508x404x03 02
1800x100x15 01
1800x100x15 01
631x520x15 01
1200x250x15 01
1085x250x15 01
1200x250x15 01
1815x250x15 01
600x360x15 01
469x250x15 01
1069x250x15 01
489x402x15 01
1250x395x15 01
600x250x15 01
270x402x15 02
794x250x15 01
645x250x03 01
160x250x15 01
160x250x15 01
1824x300x03 02
619x288x03 03
