emz Smart Sol Plus Instrucciones De Montaje Y Manejo página 42

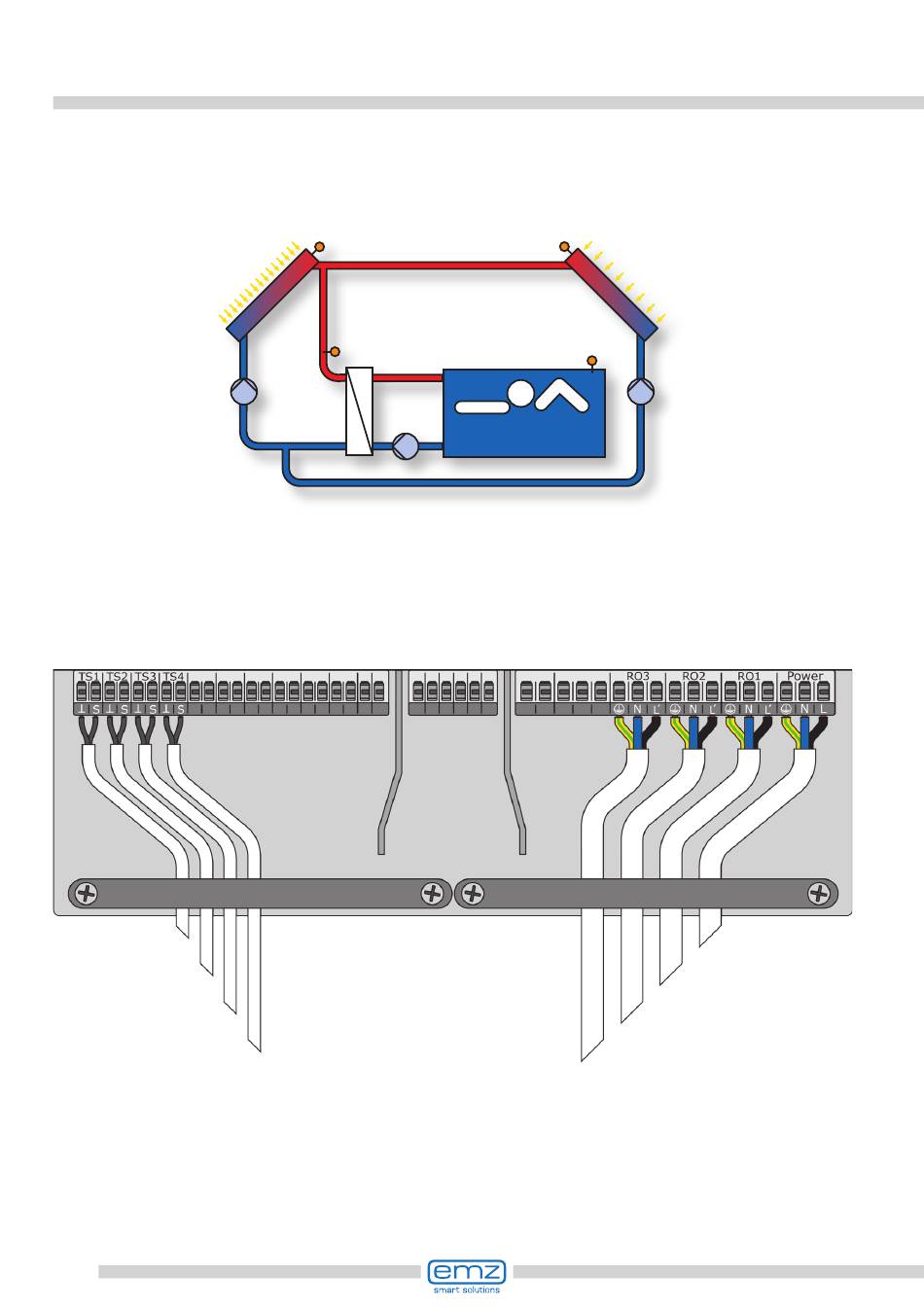

Esquema hidráulico 22
Sensor de
colector 1
Sensor de intercam-
biador de calor
Sensor de piscina
Sensor de colector 2
42
Sensor
TS1
1 de colector
Sensor de
intercambiador
de calor
TS2
RO1
Bomba de
RO3
circuito solar 1
Bomba de intercambiador de calor
TS4
2
Sensor de
piscina
TS3
RO2
Bomba de
circuito solar 2
Bomba de
circuito solar 2
Bomba de intercambiador de calor
Conexión de red
Bomba de
circuito solar 1
