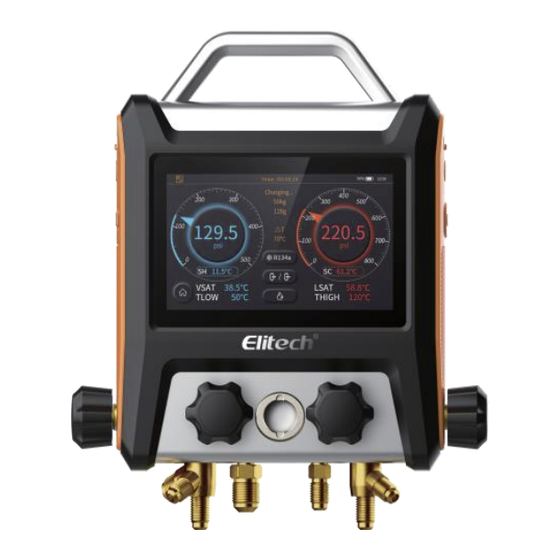

- Página 1 Manual de USO Intelligent Digital Manifold MS-4000 MS-2000...
- Página 2 CONTENIDO 1. Presentación y precauciones ..................1 2. Caracteristicas del producto………………………………………………………….…..2 3. Especificaciones técnicas……………………………………………………………….. 5 4. Guia de inicio rápido ....................6 5. Detalles de la interfaz.................... 15 6. Ayuda ........................ 16...
- Página 3 1. Presentación y precauciones 1.1 Presentación Gracias por comprar un manómetro inteligente Elitech MS. Los manómetros inteligentes Elitech, serie MS no son un aparato de consumo. Solo personal cualificado y especializado en Servicios de instalación y mantenimiento en A/C y/o refrigeración deben utilizar este producto.
- Página 4 ·Detecta la fuga de vacío, monitoreando el valor de vacío con precisión. La función de medición del peso del refrigerante funciona con las básculas electrónicas de refrigerante Elitech. Por favor compre la báscula por separado si es necesario. 2.2 Descripción general del producto MS-2000 Detalles del producto 8.
- Página 5 MS-4000 Detalles del producto 1. Conector de sensor de alta temperatura (con tapa) 9. Mirilla 2. Conector de sensor de baja temperatura (con tapa) 10. Conexión tubería refrigerante baja presión ( 1/4 SAE) 3. Conector de alimentación tipo C (con tapa) 11.
- Página 6 Pantalla 5"IPS capacitiva táctil 254*215*46mm (MS-2000 ) Dimensiones 254*215*71mm (MS-4000 ) 3.5lb /1.59kg ( MS-2000 ) Peso 3.8lb /1.73kg (MS-4000 ) -14~122°F/-10~50°C Temperatura de trabajo -4~140°F/-20~60°C Temperatura de almacenamiento Exportación de datos mediante cable USB a ordenador. 3.2 Vacío Rango de medida de vacío 1-19000 microns 1-10000 microns: ±10% of reading / ±10 microns...
- Página 7 3.3 Pinzas de temperatura Rango de medida de temperatura -40~150°C/-40~302°F Precisión ±0.5°C/±0.9°F Resolución 0.1°C/0.2°F Unidades de medida °F/°C/K Conexión PS/2 4. Guía de inicio rápido...
- Página 8 1. Conecte el transductor de vacío a la instalación y conecte el cable de comunicación al manómetro. 2. Abrir las llaves de alta y baja presión. (aplicable a MS-2000, MS-4000 series). Abra las llaves de alta, baja y vacío. Cierre la llave de carga (aplicable a MS-4000 series). 3. Click en para luego ingresar a la interfaz de vacío y configurar el valor deseado y el tiempo de trabajo.
- Página 9 5. Detalles de la interface 5.1 Pantalla principal Esta es la pantalla de la interfaz principal una vez que el dispositivo está encendido. Tenemos para seleccionar: "Medición de presión y temperatura", "Medición de mantenimiento de presión", “Vacío”, "Báscula electrónica de refrigerante" y "Configuración". Haga clic en el icono para ingresar a cada una de las funciones correspondientes.
- Página 10 5.2.1 Configuración unidades de medida Click Las unidades de peso, temperatura, presión y vacío se puede configurar. para volver a la página anterior. Los parámetros se guardan automáticamente. 5.2.2 Selección de refrigerante El usuario puede seleccionar el refrigerante deseado. El refrigerante seleccionado se agregará a Favoritos automáticamente.
- Página 11 5.2.4 Configuración de fugas Se puede configurar la alarma y la duración de la fuga de refrigerante. Click para volver a la página anterior. Los parámetros se guardan automáticamente. 5.2.5 Configuración de grabación El usuario puede habilitar/deshabilitar la grabación, el intervalo de grabación y borrar el historial de grabación en esta página.
- Página 12 5.3 Medida de presión y temperatura Timer: 00:05:26 Descripción iconos Icono de estado Icono de instrucción Refrigerante Ajuste de escala de refrigerante Modo Frio Modo bomba Modo automático El temporizador en la barra de estado en la parte superior comienza a cronometrar automáticamente una vez que el usuario ingresa a esta página.
- Página 13 Cambio entre el modo de marcación y el modo de curva Simplemente haga clic en el centro del dial para cambiar a gráfica. Clic para volver a dial. Función de carga y recuperación Muestra el estado actual y el peso, clic para pantalla de configuración de carga y recuperación.
- Página 14 Cambio entre el modo de marcación y el modo de curva Simplemente haga clic en el centro del dial para cambiar a gráfica. Clic para volver a dial. 5.5 Medición de vacío El temporizador en la barra de estado en la parte superior comienza a cronometrar automáticamente una ●...
- Página 15 Switching Between Dial Mode and Curve Mode Simplemente haga clic en el centro del dial para cambiar a gráfica. Clic para volver a dial. 1. Esta función tiene que funcionar con el transmisor de vacío. Enchufe el transmisor en el enchufe a la derecha del dispositivo.
- Página 16 Configuración de carga y recuperación Clic para ingresar a la interfaz de configuración de carga/recuperación Hay 2 grupos de unidades: lbs y oz, kg y g. Elija las unidades e ingrese el peso, clic y salvar. Clic para borrar y restablecer el valor.
- Página 17 5.8 Parámetros Parámetro Descripción Parámetro Descripción Recalentamiento TC ON Compensador temperatura on VSAT Temperatura vapor saturado TC OFF Compensador temperatura off TLOW Temperatura evaporación Temperatura compensación Subenfriamiento Tiempo restante estimado LSAT Temperatura líquido saturado Presión actual THIGH Temperatura condensación Presión inicial △T Diferencial de temperatura △P...
- Página 18 4. Revise el dispositivo regularmente para detectar fugas. Se recomienda revisar una vez al año. 6.3 Accesorios Producto y accesorios Cantidad MS-2000/MS-4000 manómetro inteligente Transductor de vacío y unión en T Pinzas de temperatura Articulación doblada 3 (MS-2000) 3x1/4 Mangueras de carga 4 (MS-4000) 3x1/4 + 1x3/8 Adaptador cargador eléctrico USB-C Cable Instrucciones...
- Página 19 Scan Code to Download User Manual Made in China...
