MANUAL DE USO, INSTALACIÓN
Y MANTENIMIENTO

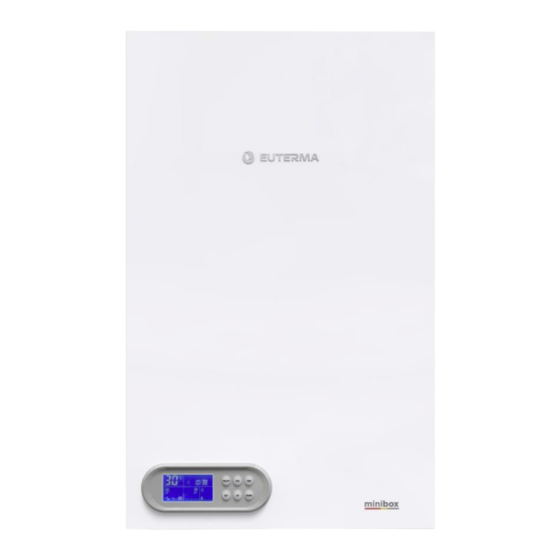

Caldera Euterma Mural Minibox
Tiro Forzado Balanceado y Tiro Natural
Doble servicio con intercambiador de placas y solo calefacción
Modelos:
24 kW TB | 24 kW S TB
30 kW TB | 30 kW S TB
24 kW TN | 24 kW S TN
30 kW TN | 30 kW S TN
Publicidad
Manuales relacionados para euterma Minibox Serie
Resumen de contenidos para euterma Minibox Serie
- Página 1 MANUAL DE USO, INSTALACIÓN Y MANTENIMIENTO Caldera Euterma Mural Minibox Tiro Forzado Balanceado y Tiro Natural Doble servicio con intercambiador de placas y solo calefacción Modelos: 24 kW TB | 24 kW S TB 30 kW TB | 30 kW S TB...
- Página 2 SECCIÓN 3 PUESTA EN MARCHA INICIAL (PMI) 3a - Reglas que hay que respetar para la instalación de las calderas 3b - Controles Previos a la PMI 3c - Controles en la PMI 3d - PMI por Fullmoon S.A. euterma. com.ar...
- Página 3 com.ar...
- Página 4 24 Kw TN Solo Minibox 5” Tiro Natural 23.023 (19.800) Calefacción 24 Kw S TN Doble Minibox 5” Tiro Natural 30 (25.800) Servicio 30 Kw TN Solo Minibox 5” Tiro Natural 30 (25.800) Calefacción 30 Kw S TN euterma. com.ar...
- Página 5 (PMI) con una anticipación de 30 días para poder coordinar y verificar que la instalación esté completa y las conexiones de gas, luz y agua estén habilitadas Para solicitar la PMI, comuníquese por Whattsapp al11-6460-1927 / 11-3031-3438 Fullmoon S.A. recomienda, además un chequeo anual para un funcionamiento óptimo del equipo. euterma. com.ar...
- Página 6 DESCRIPCIÓN DEL PANEL DE CONTROL BOTONES: Encendido y apagado del equipo Ingreso para la configuración del Timer Sube parámetros Baja parámetros Solo para modo temporizado/horario Modo Verano/Invierno Antes de utilizar el artefacto, lea cuidadosamente las instrucciones de funcionamiento euterma. com.ar...
- Página 7 5) Conexión del termostato ambiente (opcional). La caldera posee un puente cerrado con la inscripción “Termostato de Ambiente” que sirve para la conexión de un termostato de ambiente. Conectar el mismo con personal idóneo. euterma. com.ar...
- Página 8 El control de la caldera permite la regulación de la temperatura del agua de calefacción entre 40ºC y 80ºC. En sistemas de piso radiante, esta regulación no debe exceder los 60ºC para evitar excesos de temperatura en el suelo y daños a la instalación euterma. com.ar...
- Página 9 2, repitiendo los pasos 7, 8 y 9 para los 4 programas. 8. Una vez grabados los programas salimos con ON/OFF presionándolo tres veces. NOTA: ES IMPORTANTE NO REPETIR LOS HORARIOS DE TRABAJO DE LOS CUATRO PROGRAMAS euterma. com.ar...
- Página 10 Verificar la bomba de circulación, purgar el aire calefacción del circuito de calefacción Verificar la bomba de circulación, purgar el aire Exceso de temperatura en intercambiador primario circuito de calefacción Exceso de temperatura en sonda de Verificar estado de sonda/ Reemplazarla. sanitario euterma. com.ar...
- Página 11 En sistemas de piso radiante, esta regulación no debe exceder los 60ºC para evitar excesos de temperatura en el suelo y daños a la instalación. Asegúrese de instruir al usuario acerca de esta característica en los sistemas de calefacción por piso radiante. Lea atentamente las instrucciones Técnicas antes de instalar el artefacto. euterma. com.ar...
- Página 12 PLANTILLA DE INSTALACIÓN DOBLE SERVICIO S: Salida de agua caliente sanitaria AGUA E: Entrada de agua fría CALEFACCIÓN SANITARIA G: Entrada de Gas R: Retorno del circuito de calefacción M: Mando del circuito de calefacción 1/2´ 1/2´ 3/4´ 3/4´ 3/4´ euterma. com.ar...
- Página 13 PLANTILLA DE INSTALACIÓN SOLO CALEFACCIÓN E: Entrada de agua fría AGUA G: Entrada de Gas CALEFACCIÓN SANITARIA R: Retorno del circuito de calefacción M: Mando del circuito de calefacción 1/2´ 3/4´ 3/4´ 3/4´ euterma. com.ar...
- Página 14 PLANTILLA DE INSTALACIÓN DOBLE SERVICIO AGUA S: Salida de agua caliente sanitaria CALEFACCIÓN SANITARIA E: Entrada de agua fría G: Entrada de Gas R: Retorno del circuito de calefacción 1/2´ 1/2´ 3/4´ 3/4´ 3/4´ M: Mando del circuito de calefacción euterma. com.ar...
- Página 15 PLANTILLA DE INSTALACIÓN SOLO CALEFACCIÓN AGUA E: Entrada de agua fría CALEFACCIÓN SANITARIA G: Entrada de Gas R: Retorno del circuito de calefacción M: Mando del circuito de calefacción 1/2´ 3/4´ 3/4´ 3/4´ euterma. com.ar...
- Página 16 Tubos Coaxiales: Tubo de Ø 100 mm para entrada de aire y Ø 60 de para salida de gases de combustión hasta una longitud máxima de 7 m, incluyendo un codo de 90° y sombrerete. Cada codo de 90º agregado reduce 1 m el tramo recto y la curva de 45º, 0,5 m euterma. com.ar...
- Página 17 7 Mts de longitud que serán restados codos adicionales del total Este tipo de artefacto debe ser instalado con los conductos y terminales suministrados por el fabricante/importador, atendiendo las indicaciones del manual de instalación. euterma. com.ar...
- Página 18 Una longitud máxima de 7 m, incluyendo un codo de 90° y sombrerete. Cada codo de 90° agregado reduce 1 m el tramo recto y la curva de 45°, 0.5 m. TIRAJE BALANCEADO Y/O TIRAJE BALANCEADO FORZADO HORIZONTALES euterma. com.ar...
- Página 19 Figura II i - Esquema instalacion de caldera mural dentro de la cocina o de un lavadero SALIDA DE SALIDA DE LAVADERO HUMOS HUMOS MINIMO 30cm LIBRES CALDERA CALDERA COCINA LLAVE DE LLAVE DE PASO DE PASO DE ACCESIBLE ACCESIBLE REJA DE REJA DE VENTILACION VENTILACION INFERIOR INFERIOR euterma. com.ar...
- Página 20 útil del mismo por la presencia del oxígeno en contacto con la chapa constituyente del mismo, en general se puede efectuar una recarga a una presión de aproximadamente 1bar. euterma. com.ar...
- Página 21 • Ubicación correcta del termostato ambiente. • Que exista puesta a tierra y que funcione. • Que el tanque de expansión tenga presión (aproximadamente 1 bar). • Que el rotor de la bomba circuladora no esté trabado. euterma. com.ar...
- Página 22 com.ar...
- Página 23 30 días para poder coordinar y verificar que la instalación esté completa y las conexiones de gas, luz y agua estén habilitadas. Para solicitar la PMI, comuníquese al Whattsapp al 11-6460-1927 / 11-3031-3438 Fullmoon S.A. recomienda, además, un chequeo anual para un funcionamiento óptimo del equipo. euterma. com.ar...
- Página 24 Liniers 3651 (B1822BQA) Valentín Alsina Tel: (54-11) 4218-3033 (54-11) 4218-0100 (54-11) 4218-0105 (54-11) 4218-0157 E-mail: informes@euterma.com.ar Asesoramiento Técnico y Repuestos repuestos@euterma.com.ar Servicio Técnico Capital y Gran Buenos Aires Tel: (5411) Whattsapp al 11-6460-1927 / 11-3031-3438 E-mail: serviciotecnicostec@hotmail.com www.euterma.com.ar euterma. com.ar...
