Resumen de contenidos para Moes MS-108ZR
- Página 1 HOME, SMART MOES HOME Manual de instrucciones Interruptor de cortina inteligente Módulo Wi-Fi Español...
- Página 2 Operaciones internacionales en cualquier lugar y en cualqui- er momento, aplicación móvil todo en uno Programar Control por voz: Control por voz: Compartir dispositivo temporizador funciona con funciona con Google Home Amazon Alexa En cualquier lugar ZigBee Malla ZigBee Hub Operaciones locales internas Reiniciar el interruptor Interruptor de cortina...

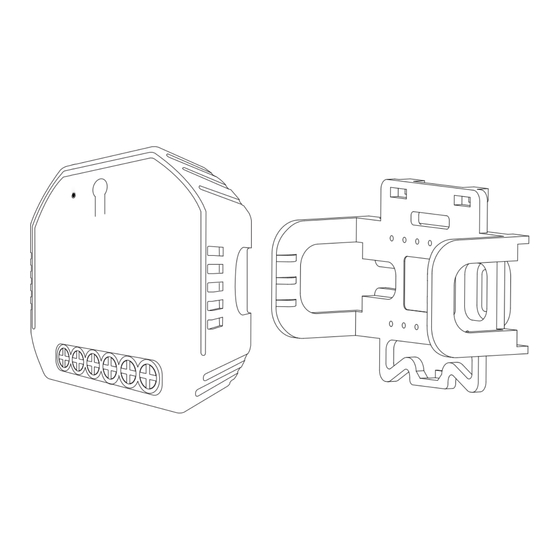

- Página 3 Nota: Pulse el interruptor de cortina tradicional una vez después de cambiar a arriba/abajo (cualquier botón del interruptor) para detener las cortinas (conecte primero el interruptor al módulo de corti- na). Reset Curtain Switch Rocker Curtain switch Mounting Clip Paso 1 Desconecte el disyuntor y utilice el comprobador eléctrico para comprobar la alimentación.
- Página 4 Paso 2 Retire el interruptor antiguo Paso 3 Retire el interruptor y sepárelo de la pared. Identifique el cable de línea/carga(Nota:El color de su cable puede ser diferente del color que aparece en el manual). Compruebe que la alimentación está desconectada Le recomendamos que retire la placa frontal del interruptor antiguo y utilice un comprobador eléctrico para comprobar...
- Página 5 INSTALACIÓN Advertencias: 1. La instalación debe ser realizada por un electricista cualificado de acuerdo con la normativa local. 2. Mantenga el aparato fuera del alcance de los niños. 3. Mantenga el aparato alejado del agua, la humedad o el calor. 4.
- Página 6 Norma CEM (EMC) EN 300 328 V2.1.1 (2016-11), EN 301489-1 V2.1.1 (2017-02), EN 301489-17 V3.1.1 (2017-02), EN 62311: 2008, EN 55015:2013 +A1:2015, EN 61547:2009 Norma de seguridad (LVD) IEC 60669-2-1:2002/AMD1:2008/ AMD2:2015, IEC 60669-1:1998/ AMD1:1999/AMD2:2006, EN 60669-2-1:2004+A1: 2009+ A2:2010, EN 60669-1:2018 Norma RoHS (RoHS) 2011/65/EU, (EU) 2015/683 DIAGRAMA DE CABLEADO...
- Página 7 2. Sin interruptor 52 mm Output Output Español...
- Página 8 Instrucciones y diagramas de cableado Desconecte la alimentación eléctrica antes de realizar cualquier trabajo de instalación eléctrica. Conecte los cables según el esquema eléctrico. Inserte el módulo en la caja de conexiones. Conecte la fuente de alimentación y siga las instruc- ciones de configuración del módulo de conmutación de cortinas.
- Página 9 Descarga la aplicación MOES en App store o escanea el código QR La aplicación MOES se ha actualizado para ofrecer una mayor compatibili- dad que la aplicación Tuya Smart/Smart Life, y es más funcional para el control de escenas mediante Siri, widgets y recomendaciones de escenas como un servicio personalizado totalmente nuevo.
- Página 10 Añadir dispositivo Asegúrate de que el dispositivo se encuentra dentro de la cobertura de señal efectiva de tu pasarela ZigBee inteligen- te para que la conexión con la pasarela ZigBee en MOES APP se realice correctamente. Método 1 Escanee el código QR para configurar la guía de red.
- Página 11 Método 2 Asegúrate de que tu teléfono se ha conectado correct- amente a una pasarela Zigbee. Reinicio:Pulse el botón de reinicio durante más de 7 segundos hasta que el pitido suene rápidamente de forma continua como Di-Di-Di... para entrar en el modo de emparejamiento ZigBee.
- Página 12 Introduzca la puerta de enlace. Por favor, siga la imagen de abajo hasta que "Add subdevice→LED parpadee, y la conexión tardará unos 10-120 segundos en completarse dependiendo de las condiciones de su red. Español...
- Página 13 Añada el dispositivo correctamente, puede editar el nombre del dispositivo para entrar en la página del dispositivo haciendo clic en “Hecho”. Español...
- Página 14 Haz clic en “Hecho” para entrar en la página del dispositivo y disfrutar de tu MOES con domótica. Español...
- Página 15 A: Sí, es necesario que compres un hub Tuya ZigBee Q3: ¿Puedo controlar el módulo con mi propio mando a distancia? A:Este módulo de interruptor de cortina (MS-108ZR) es RF433 incorporado y sólo puede trabajar con RF433 interruptor de control remoto con codificación 1527.
- Página 16 “bed light". 2. Cómo conectar un dispositivo inteligente a Amazon Alexa. ①. Inicie la aplicación MOES, acceda a su cuenta y asegúrese de que el dispositivo inteligente está en la lista de dispositivos.
- Página 17 ④. Haga clic en el botón de búsqueda de la esquina superior derecha, introduzca “MOES” en el cuadro de búsqueda y, a continuación, busque. ⑤. Activa MOES Smart Skill e inicia sesión en tu cuenta moes para completar la configuración de tu cuenta.
- Página 18 ⑥. Después de iniciar sesión con éxito en su cuenta, necesi- ta darle a Alexa 20 segundos para buscar dispositivos . Una vez que el dispositivo se descubre con éxito, su aplicación MOES está ahora emparejado con Alexa. Al hacer clic en “ " se mostrarán todos los dispositivos disponibles en su APP, y ahora puede controlar dispositivos inteligentes a través de Alexa.
- Página 19 ③. Introduce “MOES” en el cuadro de búsqueda y, a continuación, búscalo. Activa MOES smart skills y, a continuación, inicia sesión en tu cuenta moes para comple- tar la configuración de la cuenta. Después de iniciar sesión con éxito en su cuenta, debe esperar 20 segundos para buscar dispositivos.
- Página 20 Método de enlace RF Pulse el botón de reinicio 5 veces y espere 2 segundos hasta que el indicador rojo parpadee rápidamente para emparejarse con el botón de apertura. Pulse 6 veces el botón de reinicio y espere 2 segundos hasta que el indicador rojo parpadee rápidamente para emparejarse con el botón de cierre.
- Página 21 SERVICIO Gracias por su confianza y apoyo a nuestros productos, le proporcionaremos un servicio post-venta de dos años sin preocupaciones (flete no incluido), por favor no altere esta tarjeta de servicio de garantía, para salvaguardar sus legítimos derechos e intereses. Si necesita servicio o tiene alguna duda, consulte al distribuidor o póngase en contacto con nosotros.
- Página 22 INFORMACIÓN SOBRE RECICLAJE Todos los productos marcados con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos (Directiva RAEE 2012/19 / UE) deben eliminarse por separado de los residuos urbanos no clasificados. Para proteger su salud y el medio ambiente, este equipo debe ser eliminarse en los puntos de recogida designados para aparatos eléctricos y electrónicos designados por el gobierno o las...
- Página 23 TARJETA DE GARANTÍA Información sobre el producto Nombre del producto___________________________________ Tipo de producto_______________________________________ Fecha de compra_______________________________________ Periodo de garantía_____________________________________ Información del concesionario____________________________ Nombre del cliente______________________________________ Teléfono del cliente_____________________________________ Dirección del cliente____________________________________ _______________________________________________________ Registros de mantenimiento Fecha de Causa del Contenido Principal fallo problema...
- Página 24 Gracias por su apoyo y compra en nosotros Moes, siempre estamos aquí para su completa satisfacción, no dude en compartir su gran experiencia de compra con nosotros. Si tiene alguna otra necesidad, no dude en ponerse en contacto con nosotros primero, intentaremos satisfacer su demanda.
- Página 25 EVATOST CONSULTING LTD Address: Suite 11, First Floor, Moy Road Business Centre, Taffs Well, Cardiff, Wales, CF15 7QR Tel: +44-292-1680945 Email: contact@evatmaster.com AMZLAB GmbH Laubenhof 23, 45326 Essen Made In China Manufacturer: WENZHOU NOVA NEW ENERGY CO.,LTD Address: Power Science and Technology Innovation Center, NO.238, Wei 11 Road, Yueqing Economic Development Zone, Yueqing, Zhejiang, China Tel: +86-577-57186815...
