K918
Termostato digital a botones vía rádio
- Diseño inteligente, fácil de operar
- Inalámbrico
- Batería incorporada
- Función antibloqueo
Adecuado para múltiples
-
aplicaciones: calderas, calentamiento
de agua, actuadores de sistemas de
suelo radiante o radiadores, bombas
de circulación, bombas de calor,
etc...

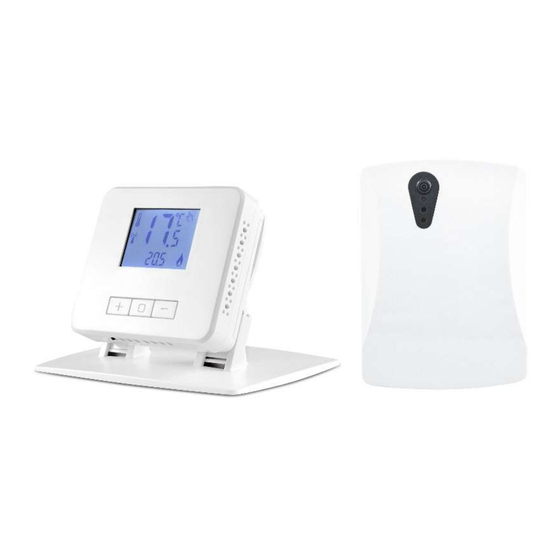

El termostato K918 se compone del termostato SAS918WHB-0-DF1 y de su receptor por
radiofrecuencia SAS2010DE.
Fuente de alimentación
Rango de temperatura
Precisión de visualización
Temperatura ambiente de operación
Temperatura ambiente de transporte
Dimensiones
Radiofrecuencia
Rango de frecuencia
CARACTERÍSTICAS TÉCNICAS
Color
SAS918WHB-0-DF
Receptor SAS2010DE
SAS918WHB-0-DF
Receptor SAS2010DE
868MHz (FSK)
100m (sin obstáculos)
2 pilas alcalinas AA 1,5V
100-240VAC 50/60Hz
5ºC – 35ºC
0,1 ºC
0ºC – 50ºC
-10ºC – 60ºC
85 x 75 x 23 mm
113 x 82 x 30 mm
Blanco
Publicidad
Manuales relacionados para COAL KEWEL K918
Resumen de contenidos para COAL KEWEL K918
- Página 1 K918 Termostato digital a botones vía rádio - Diseño inteligente, fácil de operar - Inalámbrico - Batería incorporada - Función antibloqueo Adecuado para múltiples aplicaciones: calderas, calentamiento de agua, actuadores de sistemas de suelo radiante o radiadores, bombas de circulación, bombas de calor, etc...
- Página 2 ¡Precaución! El receptor de radio sólo puede ser instalado por un electricista competente de conformidad con los diagramas de cableado incluidos en la cubierta superior de la carcasa o en estas instrucciones. Deben observarse las normas de seguridad vigentes. Para alcanzar la clase de protección II se deben tomar las medidas de instalación adecuadas.
- Página 3 Cambio de pilas Extraer el termostato de Sacar la tapa de las pilas Extraer las pilas y la placa deslizándolo reponerlas hacia arriba Instalación del receptor De la misma manera que el termostato, el receptor se debe instalar lejos de la influencia directa de la luz solar u otras fuentes de calor.
- Página 4 Sacar el tornillo de Separar la tapa Montar los tornillos de fijación la parte inferior Montar el panel Encajar la base y el panel Esto confirma que el receptor está cableado correctamente y que ambos dispositivos están vinculados el uno al otro. Si esta prueba no funciona, las 2 unidades deben reiniciarse y vincularse entre sí mediante la siguiente descripción de la conexión del receptor.
- Página 5 Sistema de cableado de calefacción eléctrica Sistema de cableado de caldera Sistema de calentamiento de Sistema de calefacción de Sistema de calefacción eléctrica agua caldera...
- Página 6 Marca de visualización de la temperatura de muestreo Área de visualización de la temperatura de muestreo Área de visualización de la escala de temperatura Marca de modo de operación manual Marca de recordatorio de batería baja Marca de modo de calefacción Marca de modo económico Ajuste de la temperatura del área de visualización Marca de modo de comodidad...
- Página 7 Notas: “ ” y “ “ a) Mientras el termostato está funcionando, si presiona simultáneamente durante un par de segundos, aparecerá el símbolo “ ” y el teclado quedará bloqueado hasta que se vuelvan a “ ” y “ “ . presionar de forma simultánea y durante un par de segundos los botones b) La marca de señal inalámbrica RF aparecerá...
- Página 8 Estado funcional: Modo de calefacción: el indicador B se encenderá, lo que significa que el modo de calefacción está en curso. Función de memoria: cuando se corta la energía durante el funcionamiento del sistema, la función de memoria mantendrá el estado de preapagado después del encendido. Salida forzada: en estado apagado presione el botón de encendido durante aproximadamente 8 segundos, el indicador A se iluminará...
- Página 9 CONFIGURACIÓN Menú de configuración Cuando apague el termostato, sostenga durante 5 segundos para entrar en el menú de configuración. Presione para alternar los elementos del menú y seleccionarlos utilizando “ ” y “ “ Para salir del menú presione por algunos segundos. Si no se presiona ningún botón en 20 segundos el termostato saldrá...
- Página 10 1) Selección del punto de ajuste de temperatura máxima Esta función proporciona una temperatura de referencia máxima. La configuración predeterminada es de 35 ℃ pero se puede cambiar entre 20 ℃ y 35 ℃. 2) Selección del punto de ajuste de temperatura mínima. Esta característica proporciona una temperatura de referencia mínima.
