- Página 1 Extensor HDMI KVM mediante IP, Set Guía de instalación rápida DS-55202 Rev.3...
- Página 2 Índice de contenidos Información del producto ............ 3 Características ..............3 Contenido del Paquete ............4 Especificaciones ..............4 Introducción al panel ............6 Conexión ................7 Requisitos de instalación ............. 8 Solución de problemas ............8...
- Página 3 1. Información del producto El set extensor HDMI KVM Digitus consta de una unidad de transmisión (ubicación local) y una unidad de recepción (ubicación remota). La señal HDMI se pueden extender mediante un cable de red (CAT 6, 5e, 5) a una distancia máxima de 120 m.
- Página 4 1 unidad de receptor de extensión HDMI • 2 fuentes de alimentación: CC 5V/1A • • 1 instrucciones de uso • 1x cable USB 4. Especificaciones Nº de pieza DS-55202 Especificaciones Transmisor TX Receptor RX Técnicas Formato de señal HDMI 1.3 HDCP HDCP 1.2 Conector HDMI...
- Página 5 Función KVM Conectar con (conectar con PC, Conectar con PC teclado/ratón teclado/ratón) Cambiar la conexión 1 × HDMI 2 × USB 1 × USB (para conectar con Entrada (para conectar con teclado/ratón) el PC) 1 × RJ45 Salida 1× RJ45 1×...

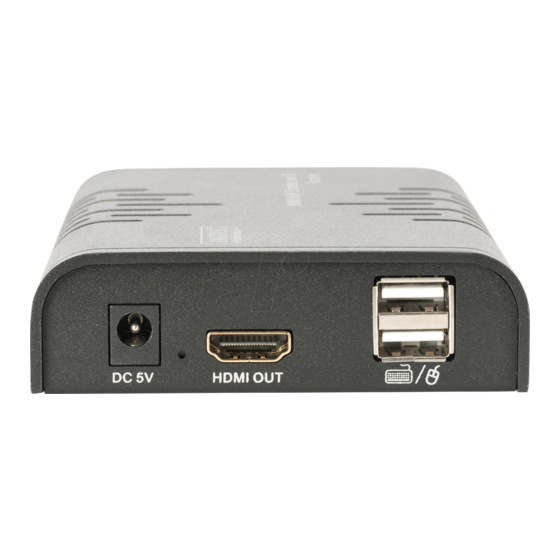

- Página 6 5. Introducción al panel EXTENSOR HDMI TX (Transmisor) Indicador de encendido ① Indicador de conexión USB ② Salida de señal LAN ③ Botón de reinicio ④ Entrada de corriente (5 V CC) ⑤ Entrada de señal HDMI ⑥ Puerto USB: para conectar con el PC ⑦...
- Página 7 6. Conexión 6.1 Diagrama de conexión general La distancia de transmisión puede ser de hasta 120 metros para 1080p en un CAT6 cable HDMI Receptor RX Transmitter TX Teclado/ratón NOTA: También se admite la conexión punto a multipunto a través del conmutador, pero en la configuración punto a multipunto se recomienda encarecidamente operar la función KVM en un solo receptor al mismo tiempo.
- Página 8 Conmutador HDMI Receptor RX Transmitter TX Teclado/ratón cable NOTA: La distancia de transmisión depende del tipo de cable de red, CAT5: 80 m, CAT5E: 100 m, CAT6: 120 m. 7. Requisitos de instalación Dispositivo fuente HDMI (tarjeta gráfica de ordenador, DVD, PS3, equipo de monitorización HD, etc.).
- Página 9 soporta el pantallas soportan el formato de formato de audio, los audio; en el clientes pueden pasar al reproductor formato de audio fuente está adecuado, o la salida de configurada una audio del reproductor conexión distinta está configurada para para la salida de una salida de audio audio HDMI distinta...
- Página 10 Este es un producto de la Clase A. En un entorno doméstico, este producto puede causar interferencias de radio. En este caso, es posible que el usuario tenga que tomar las medidas oportunas. Assmann Electronic GmbH hace constar que la Declaración de Conformidad es parte del contenido de suministro.
