- Página 1 PAVIRO Router PVA‑4R24 Manual de funcionamiento...
- Página 3 Tono piloto Supervisión de la entrada del amplificador Mantenimiento Actualización de firmware Restablecimiento de los ajustes a los valores predeterminados de fábrica Datos técnicos 10.1 Dimensiones Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 4 12. El sistema puede recibir alimentación a través de varias tomas de corriente y baterías de respaldo. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 5 Para desechar los dispositivos eléctricos y electrónicos antiguos, debe utilizar los sistemas de retorno y recogida dispuestos en el país en cuestión. Declaración de la FCC ¡Aviso! Los cambios o las modificaciones que Bosch no haya aprobado expresamente pueden invalidar la autoridad del usuario para utilizar los equipos. ¡Aviso! Este equipo se ha probado y cumple los límites establecidos para dispositivos...
- Página 6 | Información importante del producto PAVIRO Router – Póngase en contacto con su distribuidor o con un técnico cualificado de equipos de radio, televisión o comunicaciones. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...

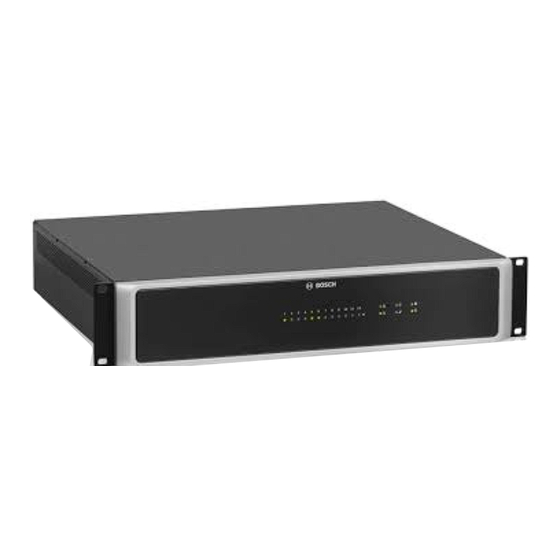

- Página 7 Información resumida | es Información resumida El enrutador de 24 zonas PVA-4R24 es una extensión de zonas para el sistema PAVIRO. El modelo PVA-4R24 añade 24 zonas, 20 GPI, 24 GPO y 2 relés de control al sistema y se controla y supervisa a través del bus CAN mediante el controlador PVA-4CR12.
- Página 8 Prueba de LED: pulse este botón durante al menos tres segundos para activar la prueba de LED. Todos los indicadores del panel frontal permanecen encendidos mientras se mantiene pulsado este botón. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 9 Indicador de Este indicador muestra una luz verde continua encendido cuando la fuente de alimentación funciona correctamente. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 10 Byte ALTO y byte BAJO para configurar la dirección CAN ADDRESS (dirección CAN del dispositivo. CAN) 8 Puerto CAN BUS Conexión con el bus CAN, p. ej. el controlador. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 11 PAVIRO Router Piezas incluidas | es Piezas incluidas Cantidad Componente Enrutador PVA-4R24 Juego de conectores Juego de patas Manual de instalación Instrucciones de seguridad importantes Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 12 Gotas de agua o rocío – Luz solar directa – Temperaturas ambientales altas o fuentes de calor inmediato – Alta humedad – Grandes depósitos de polvo – Vibraciones fuertes 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 13 Función del puerto de control El modo de espera se activa a través del bus CAN y se indica mediante el Indicador de estado en espera. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 14 La entrada del amplificador de reserva S2 de AMP IN B (D) sirve para sustituir los amplificadores conectados a las entradas 2 de los bloques de direccionamiento A (C) y B (D). 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 15 500 W dentro de un clúster de enrutadores de 6 zonas, es posible distribuir hasta 1000 W en estas 6 zonas. No se debe superar la potencia nominal máxima de 500 W en una sola salida de altavoz. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 16 Conecte una fuente de alimentación de CC de 24 voltios a la entrada de alimentación de CC. En la entrega se incluye un conector de 2 patillas. Pueden utilizarse secciones transversales de conductor de 0,2 mm² (AWG24) a 6 mm² (AWG10). 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 17 Longitud de bus (en metros) 62.5 1000 Tabla 6.1: Velocidad de datos y longitud del bus CAN (CAN BUS) En los siguientes diagramas se muestra la asignación del puerto CAN/conector CAN. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 18 De 0,75 a De 150 a 300 62,5 kbit/s a 0,8 mm² 1000 m AWG18 Tabla 6.3: Relaciones de las redes CAN con un máximo de 64 participantes 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 19 En la entrega se incluyen conectores de 10 polos. Pueden utilizarse secciones transversales de conductor de 0,14 mm² (AWG26) a 1,5 mm² (AWG16). Cable de conexión recomendado: cable trenzado flexible blindado, LiY, 0,5 mm². El puerto de control se configura en IRIS-Net. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 20 Las entradas de control aisladas solo se pueden utilizar como una entrada de lógica normal (alta/baja) (baja <= 5 V o alta >= 10 V). Estas entradas cumplen la norma VDE 0833-4. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 21 Figura 6.4: Conexión de un relé y de los contactos de supervisión de un CIE al puerto CONTROL OUT Relé de control El relé de control REL (contacto inversor) puede utilizarse como salida conforme con la norma VDE 0833-4. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 22 (principio de corriente de espera). Precaución! La carga máxima del relé de control es de 32 V/1 A. 4CR12 4R24 Figura 6.5: Configuración interna del contacto REL (VDE 0833-4) 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 23 De 208 a 223 De 0 a F De 224 a 239 De 0 a A De 240 a 250 De B a F Reservada Tabla 7.5: Direcciones CAN Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 24 62,5 > 125 > 250 > 500 > 10 > 20). La nueva velocidad de transmisión CAN se aplica dos segundos después de la última vez que se pulse el Botón empotrado. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 25 En un parking, la impedancia del cable del altavoz puede cambiar en un factor de aproximadamente el 16 % entre invierno (-10 °C) y verano (+30 °C). – Frecuencia de medición: Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 26 (a través del tono piloto no audible) como para la comunicación bidireccional entre el maestro de EOL en el nivel de 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 27 LED se apaga. Si el montaje se realiza al final de una línea de altavoces, este funcionamiento se aplica a la integridad de toda la línea. La presencia de la Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640...
- Página 28 Parámetro Valor/Rango Frecuencia 1000 - 25 000 Hz Tensión >3 Veff Ciclo de prueba <10 s Es posible activar o desactivar la supervisión con el software IRIS-net. 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 29 Se han restablecido los ajustes predeterminados de fábrica del dispositivo. Precaución! Antes de volver a conectar el dispositivo al CAN BUS, tenga en cuenta la velocidad de transmisión CAN, que puede cambiar en determinadas circunstancias. Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 30 De -5 °C a +45 °C (de +23 °F a +113 °F) Temperatura de almacenamiento De -40 °C a +70 °C (de -40 °F a +158 °F) Humedad (sin condensación) Del 5 % al 90 % Altitud Hasta 2000 m 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 31 Especificaciones mecánicas Dimensiones (Al. x An. x Pr.) 88 mm x 483 mm x 391 mm Peso (neto) 8,2 kg Montaje Bastidor independiente de 19" Color Negro con plata 10.1 Dimensiones Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 32 | Datos técnicos PAVIRO Router 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 33 PAVIRO Router Datos técnicos | Bosch Security Systems, B.V. 2021.12 | 06 | F01U396303 | F01U298640 Manual de funcionamiento...
- Página 34 | Datos técnicos PAVIRO Router 2021.12 | 06 | F01U396303 | F01U298640 Bosch Security Systems, B.V. Manual de funcionamiento...
- Página 36 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Países Bajos www.boschsecurity.com © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202301121238...
