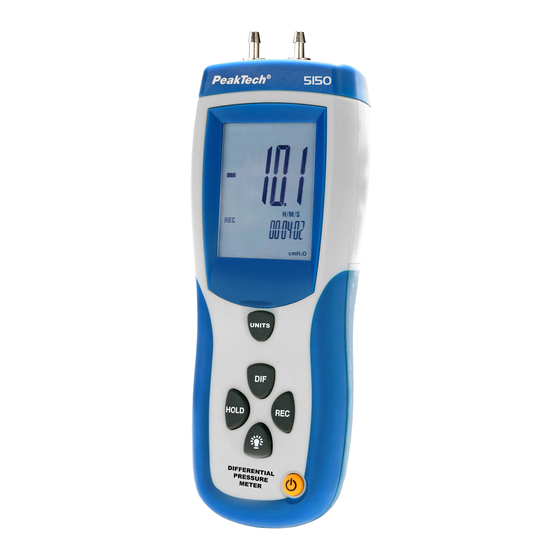

- Página 1 ® PeakTech 5150 Bedienungsanleitung / Operation manual / Manual de instrucciones / Istruzioni per l'uso / Mode d’emploi / Differenz-Druckmessgerät / Differential Pressure Meter / Manómetro diferencial / manometro differenziale / Manomètre différentiel...
-
Página 2: Advertencias De Seguridad
1. Advertencias de seguridad Este aparato cumple las disposiciones de la Directiva Comunitaria 2004/108/CE (compatibilidad electromagnética). Para garantizar el funcionamiento seguro del aparato y evitar lesiones graves provocadas por sobrecargas de corriente o de tensión y cortocircuitos es imprescindible observar las siguientes advertencias de seguridad durante la utilización del aparato. -
Página 3: Características
2. Características Gran pantalla LCD con fondo iluminado. Indicación de tiempo relativa MAX, MIN y AVG (máximo, mínimo, medio) que proporciona una referencia temporal para la medición. Ajuste de punto cero y cálculo diferencial para la medición de la presión. Interfaz USB para la conexión con el PC. -
Página 4: Elementos De Mando Y Conexiones Al Aparato
3. Elementos de mando y conexiones al aparato 1. Entrada para medición de la presión (+) 2. Entrada para medición de la presión (-) 3. Pantalla LCD 4. Pulse la “UNITS”-botón” para cambiar las unidades de medida visualizadas. -22-... -
Página 5: Símbolos De Indicación
☼ 5. Para encender la iluminación del fondo de la pantalla pulse la “ -botón”. Pulse de nuevo la tecla para volver a apagar la iluminación del fondo. 6. Durante una medición, pulse la “DIF-botón” para obtener una medición diferencial entre la siguiente medición y la medición durante la cual se ha pulsado la tecla la “DIF-botón”. -
Página 6: Sistema Automático De Desconexión
HOLD: Función para mantener los valores de medición Modo diferencial Indicación del valor de medición Modo REC Indicación MAX/MIN/AVG Indicación del estado de la pila Unidad de presión Indicación relativa de tiempo Salida de datos vía USB 5. Sistema automático de desconexión El aparato de medición cambia (por defecto) al modo apagado. -
Página 7: Mantenimiento De Los Valores De Medición Indicados
P/V/F 3. Pulse la tecla “HOLD-botón” durante dos segundos para dejar la pantalla a cero mientras el extremo del tubo queda libremente expuesto a las condiciones ambientales. 4. Coloque el tubo de entrada en una zona distinta que el aparato de medición. 5. -
Página 8: Datos Técnicos
7. Datos técnicos 7.1. Especificaciones generales Temperatura de servicio 0 a 50 ° C; <80% HR Temperatura de -10 a 60 ºC; <80% HR almacenamiento Tensión de alimentación Pila de 9V Dimensiones (AnxAlxFondo) 75x203x50 mm Accesorios Tubo de conexión negro y blanco, cable USB, software para Windows 2k/XP/VISTA/7, pila y manual de instrucciones 7.2. -
Página 9: Códigos De Error
mmHg 258,5 h Pa 34,47 0,01 inHg 1,018 0,001 Ozin 80,00 0,01 351,5 Cm H 351,5 kgmc 0,351 0,001 0,344 0,001 1psi*27.68=inH2O 1psi*68.947=mbar 1psi*703.072=1*mmH2O 1psi*6894.6=Pa FSO: Full Scale Output (diferencia de la señal entre el punto cero y el extremo del rango de medición) 8. - Página 10 Por la presente confirmamos que todos los aparatos cumplen las especificaciones indicadas en nuestra documentación y que se suministran calibrados de fábrica. Se recomienda repetir el calibrado al cabo de un año. ® © PeakTech 11/2012/Ba/Th/Pt. -28-...
