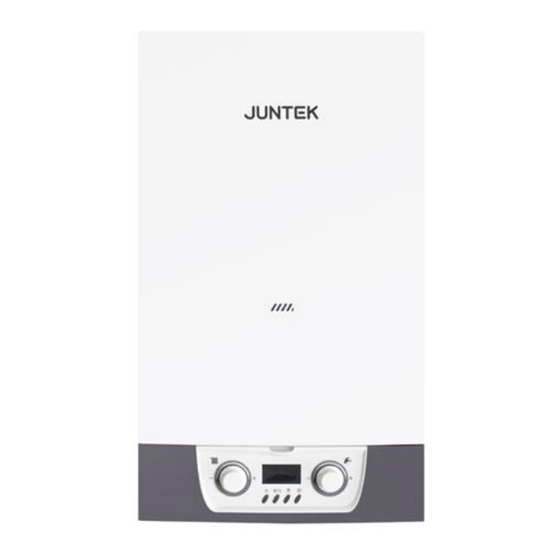

- Página 1 MANUAL DE INSTALACIÓN, MANTENIMIENTO Y USO CALDERA DE CONDENSACIÓN DE BAJAS EMISIONES DE NOx BASIC JB-24...
- Página 2 (Directiva Europea de residuos de ● Directiva baja tensión 2014/35/UE aparatos eléctricos y electrónicos) ● Directiva compatibilidad electromagnética 2014/30/UE Lista de modelos MARCA POTENCIA MODELO CÓDIGO EAN-13 JUNTEK JB-24 N NATURAL 310010003 8436583893036 JUNTEK JB-24 P PROPANO 310010004 8436583893043...
- Página 3 Se prohíbe utilizar la caldera sin 1 ADVERTENCIAS GENERALES Y DE conectar los tubos de salida de humos SEGURIDAD y entrada de aire. ● Generalidades Se prohíbe bloquear la salida de Lea detenidamente este manual de humos y las rejillas de ventilación. instrucciones antes de utilizar e instalar la caldera, guárdelo en un prohíbe...
- Página 4 Verifique los tubos de salida de gases ● Seguridad de aparatos eléctricos y las juntas. para el uso doméstico ● Peligro de muerte por intoxicación Desconectar siempre la corriente por gases de la combustión. antes de retirar la carcasa, de abrir el circuito eléctrico o manipular partes Si hay escape de los gases activas.
- Página 5 La conexión directa de un dispositivo no autorizado por JUNTEK podría anular la certificación y la garantía del producto FUNCIONAMIENTO Cuando no se está utilizando la calefacción, la...
- Página 6 2.2 FUNCIONAMIENTO DE LA CALDERA ICONO DESCRIPCIÓN PANEL DE MANDOS Modo invierno activado (ACS y calefacción) Modo verano activado (solo ACS) Modo ECO activado. Ahorro de energía. Muestra la temperatura (ACS o caleffación) ajustada y los códigos de error Marcado de la hora ajustada. Muestra la potencia de la caldera.
- Página 7 Aviso: Si tras tres intentos la caldera sigue sin Calefacción encenderse, en la pantalla aparecerá un código de El mando de temperatura de calefacción (1) error, que indicará lo que está ocurriendo. permite regular dicha temperatura entre 30°C y hasta un máximo de 80°C. MODOS DE FUNCIONAMIENTO Invierno - (Calefacción y ACS) Pulse el botón 4 y en el display deberá...
- Página 8 Si no puede hacerlo o bien si la presión continúa cayendo, Pulse el botón de ajuste para guardar y salir. consulte con un técnico autorizado de JUNTEK. LA CALDERA NO FUNCIONARÁ SI LA PRESIÓN ES INFERIOR A 0,5 BARES Llenado Pulse el botón de ajuste para iniciar o cancelar la...
- Página 9 JUNTEK. En caso de que el problema sea ajeno cuidadosamente la ubicación de la obstrucción. al funcionamiento de la caldera, la empresa se 2. Aplique sobre la zona congelada una botella de reserva el derecho a cobrar la visita, o cualquier agua caliente, una almohadilla térmica para...
- Página 10 2.7 CÓDIGOS DE ERROR CÓDIGO DE FALLOS Código y descripción Motivo Solución Fuerte viento en contra. Rearme automático. Fallo sensor de humos. Revisar sensor, ventilador y salida de humos Fallo de tiro Fallo ventilador. Si persiste el fallo llamar al SAT Rearme automático.
- Página 11 3 MANUAL DE INSTALACIÓN Y MANTENIMIENTO 3.1 DESCRIPCIÓN DEL APARATO Las calderas JB…son calderas murales de condensación de última generación, que JUNTEK ha creado para la calefacción y la producción de agua sanitaria instantánea. Estas son las principales decisiones de diseño que...
- Página 12 Construcción del aparato Esquema hidráulico Válvula de llenado Caudalímetro Válvula de seguridad Bomba modulante Válvula de purga automática Vaso de expansión Transductor de presión Conducto de salida de humos Ventilador modulante Sensor temperatura calefacción Limitador de temperatura Intercambiador acero inoxidable Venturi Válvula de gas Válvula de tres vías...
- Página 13 Esquema eléctrico...
- Página 14 Datos de funcionamiento Los valores de CO2, indicados en la tabla, deben ser controladas después de 3 minutos de funcionamiento de la caldera. Categoría gas: II2H3P Presión de alimentación Diámetro diafragma Tipo de gas Valor CO2 de los humos (%) (mbar) (mm) Gas Natural G20...
- Página 15 Datos ERP y etiquetado Modelo: JUNTEK JB-24 Caldera de condensación: sí Caldera de baja temperatura (**): sí Caldera B1: no Aparato de calefacción de cogeneración: no En caso afirmativo, equipado con un calefactor complementario: no Calefactor combinado: no Elemento Símbolo...
- Página 16 Vaso de expansión El vaso de expansión instalado en las calderas presenta las siguientes características: Descripción Unidad JB-24 Capacidad total Presión de precarga Contenido máximo de la instalación (*) (*) Condiciones de: Temperatura media máxima de la instalación 85°C Temperatura inicial al llenarse la instalación 10°C ADVERTENCIA –...
- Página 17 se recomienda utilizar un sistema de tratamiento 4 INSTALACIÓN de agua. Recepción del producto Lugar de la instalación Las calderas JB-24 se entregan en un único bulto protegido por un embalaje de cartón. Cumplir la normativa específica de cada país. Instale la caldera en un lugar protegido de El contenido es el siguiente: temperaturas...
- Página 18 efectuar una esmerada limpieza de las propias Conexiones hidráulicas instalaciones. Los empalmes hidráulicos presentan las siguientes Antes de poner en servicio una instalación NUEVA, características y dimensiones. limpiarla para eliminar posibles residuos metálicos de mecanización y de soldadura, aceites y grasas que, de llegar hasta la caldera, podrían dañarla alterando su funcionamiento.
- Página 19 Compruebe que la caldera que va a instalar se Para la evacuación de los humos y la entrada del corresponde con el tipo de gas de la conexión. aire comburente al calentador, utilice los tubos del Instalar o verificar que haya una llave de paso de fabricante u otros de las mismas características gas lo más próxima a la caldera.
- Página 20 máxima permitida de los tubos coaxiales verticales ● Distancias máximas permitidas 60/100 mm es de 15 metros. Dependiendo del tipo de fachada y del tipo de • Por cada curva de 90° añadida debe restarse 1 salida (concéntrica conductos metro a la longitud máxima permitida. independientes) se distinguen los siguientes •...
- Página 21 En esta situación, el extremo de dicho tubo no Transformación de gas (De natural a propano) debe sobresalir de la pared que atraviesa más de El cambio de gas debe realizarlo un técnico 10 cm. cualificado o el servicio de asistencia técnica. Utilizar únicamente kits de cambio de gas originales.
- Página 22 ● Colocar la arandela de propano y la junta de gas. ● Eliminar el puente negro del conector verde del circuito electrónico. ● Apretar la conexión de gas y asegurar la ● Cablear el termostato donde se había eliminado estanquidad. el puente negro.
- Página 23 Consulta y ajustes de parámetros de fábrica. 5. PUESTA EN MARCHA DE LA Con la caldera apagada presionar el botón de CALDERA ajuste durante 5 segundos para entrar en el Operaciones preliminares menú de parámetros de fábrica. La primera puesta en marcha del aparato debe En el menú...
- Página 24 Tabla de parámetros CÓDIGO FUNCIÓN PARÁMETRO OBSERVACIÓN Diferencia temperatura calefacción 10, 15, 20 25 (°C) Su valor por defecto es 15 Máxima temperatura calefacción 50, 60, 80, 85 (°C) Su valor por defecto es 80 Máxima potencia calefacción 10 ~ 99 % Su valor por defecto es 99 Intervalo de tiempo de reinicio 3, 6, 18 (x10 s)
- Página 25 • El conducto de salida de humos sea 6. MANTENIMIENTO perfectamente eficiente. IMPORTANTE: El mantenimiento de la caldera • La cámara estanca no tenga fugas. es obligatoria, según los términos de la legislación vigente. • Los conductos y el terminal de aire y humos no Es obligatorio realizar inspecciones anuales en la tengan atascos ni fugas.
- Página 26 6. GARANTÍA KALTEC-CONFORT S.L.U. responde ante el consumidor y durante un período de 2 años de cualquier falta de conformidad que exista en la caldera en el momento de su entrega. Durante el período de garantía las intervenciones en producto deberán ser realizadas exclusivamente por el Servicio Técnico Oficial.
