Resumen de contenidos para Martin Ego 01

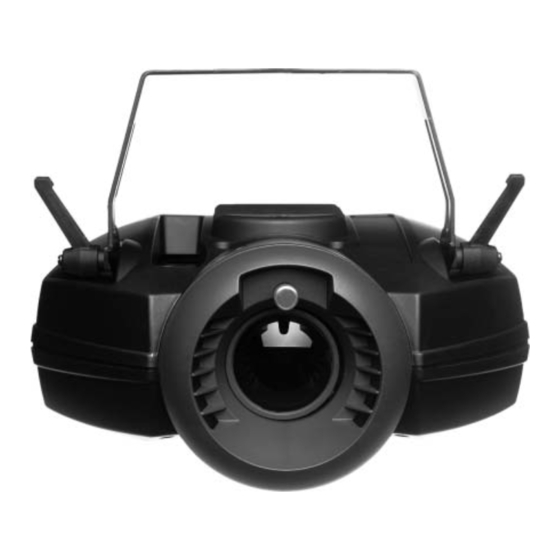

- Página 1 Ego 01 Ego 02 Ego 03 Proyector de Logos manual de instrucciones...
- Página 2 © 2002 Martin Professional A/S, Denmark. Todos los derechos reservados. No se puede reproducir ni completamente ni parte de este manual, de cualquier forma o manera, sin permiso específico por escrito de Martin Profes- sional A/S, Denmark. Impreso en Dinamarca.
-
Página 3: Tabla De Contenido
Ego 01 / Proyector de Logos ........ -
Página 4: Introducción
E G O 0 1 / P R O Y E C T O R D E L O G O S El Ego 01 genera un efecto “flower” con un gran número de gobos y colores en una sola rueda de efectos. Además del sistema de respuesta variable, se pueden controlar las velocidades de rotación de la rueda de... -
Página 5: Ego 03
él y las colocadas en el propio aparato. Si tiene alguna duda de como hacer funcionar el aparato de forma segura, contacte con su distribuidor Martin para recibir asistencia. Toda operación de servicio no especificada en este manual, deberá ser realizada por un técnico cualificado. -
Página 6: Prevención De Daño S Por Caídas
• Asegurar que el flujo de aire a través de ventiladores y rejillas es correcto y no hay ninguna obstrucción. • Mantener todos los materiales combustibles (p.ej. tejidos, madera, papel) al menos a una distancia de 0,1 metros (4 pulgadas) del aparato, así como los materiales inflamables. -
Página 7: Alimentación Ac
LIMENTACIÓN El Ego tiene una fuente de alimentación auto ajustable que puede trabajar a las tensiones siguientes a 50-60 Hz: • 90-130 voltios • 200-260 voltios I N S T A L A C I Ó N D E U N C O N E C T O R E N E L C A B L E D E R E D El cable de red del aparato necesita un conector de red con toma de tierra que se adapte al sistema de bases eléctricas de la instalación. -
Página 8: Instalación
NSTALACIÓN El Ego puede ser suspendido por encima de la cabeza con una garra (no incluida), montarse verticalmente en una pared o colocarse en el suelo. ¡Atención! Bloquear el acceso al área de trabajo antes de realizar éste. Asegurar el aparato por un punto secundario de sujeción. M O N T A J E A É... -
Página 9: Funcionamiento En El Suelo
5 Instalar un cable de seguridad que aguante al menos 10 veces el peso del aparato usando el asa del aparato. 6 Aflojar las palomillas y inclinar el aparato hasta conseguir el ángulo deseado. Apretar las palomillas. 7 Verificar que el aparato esté al menos a 0,3 metros (12“) de la superficie a iluminar y al menos a 0,1 metros (4”) de cualquier material combustible. -
Página 10: Funcionamiento
UNCIONAMIENTO Para conseguir resultado óptimos recomendamos el uso de efectos de humo conjuntamente con los aparato Ego. La lámpara arranca tan pronto aplicamos tensión. Las ruedas de efectos y el reflector de espejos empiezan a girar. La acción variará siempre que se generen señales de disparo a partir de la señal captada por el propio micrófono del aparato (disparo manual) o de forma aleatoria (cuando trabajamos en modo de disparo automático). -
Página 11: Ajuste De La Velocidad De La Rued A De Efectos
aparato reaccionará con relativa pasividad, y la agresividad irá aumentando a medida que giremos el mando hacia la derecha. La unidad de control remoto, que se pide por separado, se puede usar para conectar varios Egos y permitir su control y ajuste dinámico de forma simultánea. -
Página 12: Funcionamiento Con El Control Remoto Opcional
2 Quitar los seis tornillos que sujetan la tapa y retirarla. El porta-gobos está situado entre la lámpara y el reflector de cristal. 3 Aflojar la palomilla del porta-gobos. 4 Estirar del mecanismo hacia fuera del aparato para seleccionar el gobo de cristal texturizado y empujar el mecanismo hacia el aparato para seleccionar la posición del gobo grabado. -
Página 13: Mantenimiento Básico
ANTENIMIENTO ÁSICO Este capítulo describe los procedimientos de mantenimiento que pueden ser realizados por el propio usuario: • Limpieza • Mantenimiento de la lámpara (véase página 14) • Cambio de fusibles (véase página 15) • Cambio/extracción de Gobos (véase página 16) •... -
Página 14: Mantenimiento De La Lámpara
Realice la limpieza de la óptica en lugares limpios y bien iluminados. Las superficies recubiertas son frágiles y se rayan fácilmente. No usar disolventes ya que pueden dañar las superficies plásticas o pintadas. 1 Desconectar el aparato de la red y dejar que sus componentes se enfríen completamente. -
Página 15: Fusibles
Si se funde repetidamente, está averiado y debe ser revisado por un técnico Martin cualificado. No puentear el fusible o cambiarlo por otro de diferente valor. C ambi o del fusi bl e pr in ci pal 1 Desconectar el cable de red de la entrada. -
Página 16: Cambio O Extracción De Gobos (Ego 2)
La versión de software instalado de fábrica está indicado en la etiqueta del número de serie. El software se instala usando un Martin AVR Uploader y un PC. Para actualizar la versión de software preparar el AVR Uploader tal y como se describe en su manual de instrucciones, conectar el uploader al conector “AVR Upload”... -
Página 17: Solución De Problemas
OLUCIÓN DE ROBLEMAS problema probable causa(s) solución sugerida No se enciende la lámpara No está conectado el Comprobar las conexiones aparato Fusible fundido Si el ventilador tampoco funciona, comprobar y cambiar el fusible si es necesario. Lámpara fundida Instalar nueva lámpara Aparato demasiado caliente Permitir la ventilación. -
Página 18: Especificaciones
SPECIFICACIONES D I M E N S I O N E S Medida sin el asa estándar (L xA x A) ..305 x 324 x 150 mm (12 x 12,8 x 5,9”) Peso ..........3,8 kg (8,4 lb) C O N S T R U C C I Ó...
