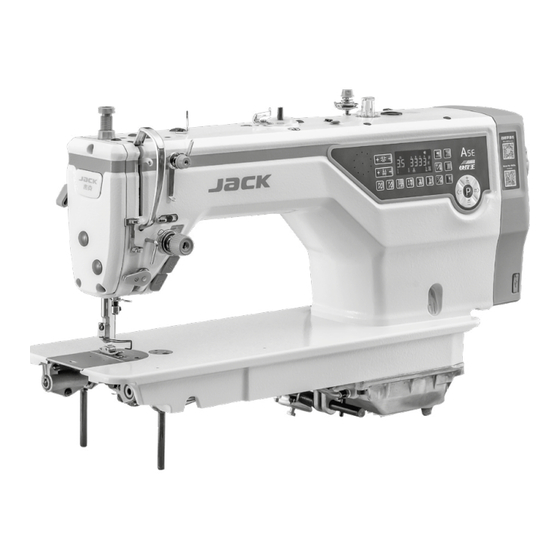

- Página 1 MANUAL DE INSTRUCCIONES JK-A5E-A...
- Página 3 A5E-A MANUAL DEL USUARIO ANTES DE FUNCIONAR 1. Nunca haga funcionar la máquina a menos que su depósito de aceite haya sido llenado con aceite. 2. Después de instalar la máquina, compruebe el sentido de giro del motor. Para comprobarlo, gire el volante con la mano para bajar la aguja y encienda la máquina mientras observa el volante.
- Página 4 1. ESPECIFICACIONES Tejidos generales, materiales Materiales de peso medio Aplicación ligeros y semipesados Materiales pesados Máx. 4,000rpm Máx. 3,500rpm Velocidad de cosido Longitud de puntada máx. DBx1 #9~#18 (14#) DPx5 20~#23 (#21) Aguja Elevación del prensatelas 9mm (standard); 12mm 9mm (standard); 12mm (Max.) Aceite lubricante Defrix Oil No.10 o aceite específico para máquina 2.
- Página 5 4. LUBRICACIÓN Antes del funcionamiento de la máquina, inyecte 375 ml de aceite De- frix No.10 o aceite específico para máquina 1) Por favor, mantenga la máquina de coser abierta, quite el tapón de goma en el brazo superior y utilice un embudo 1 para añadir aceite. 2) Por favor, observe y confirme la cantidad de aceite añadido desde la ventana de aceite 2 de la máquina.
- Página 6 2) Centraje aguja con garfio Desde el punto más bajo de la aguja al empezar a girar el vo- lante en posición de costura, al subir la aguja 2mm es cuando la punta del garfio debe de estar a 1mm por encima del ojo de la aguja y a 0.5mm de separación de la aguja.
- Página 7 9. AJUSTE DEL PEDAL (1) Instalación de la biela 1) Mueva el pedal 3 hacia la derecha o hacia la izquierda, como indica la flecha, de modo que la cabeza esférica 1 y la biela 2 queden ende- rezadas. (2) Ajuste de la inclinación del pedal 1) La inclinación del pedal puede ajustarse libremente cambiando la longitud de la biela.
- Página 8 13. CAMBIO RÁPIDO DE MÚLTIPLES IDIOMAS Mantenga pulsado el botón de voz y cambie el número de parámetro pulsando Al cambiar de parámetro, aparece el idioma correspondiente “la función de idioma está abierta”. Los parámetros de la interfaz y los nombres de los idiomas se muestran en la siguiente tabla: Inglés Español Portugués...
- Página 9 A5E-A Manual de Instrucciones Precauciones de seguridad - Antes de utilizar este producto, lea la Guía del usuario y el manual de la máquina que se adjunta con él. - Este producto debe ser instalado o manejado por personal profesionalmente formado. - Manténgase alejado de los equipos de soldadura por arco para evitar que las ondas electromagnéticas interfieran con el controlador.
- Página 10 1-2-1（imagen conexiones en la caja de control) Enchufe del pedal y conexión para actualización ② Enchufe del electroimán y luz LED ƒ Conexión para dispositivo de succión...
- Página 11 1-2-2 definición de las clavijas de conexión de la caja de control Si no se puede insertar con normalidad, compruebe si la clavija y la toma coinciden o no, si la dirección de inserción o la dirección de la clavija es correcta o no. 1.3 La toma de tierra y conexión La conexión a tierra del sistema debe ser completa.
- Página 12 2.2 Funciones de cada pulsador del panel de control Descripción Tecla Nombre Ajuste longitud de Tecla de ajuste de la longitud de puntada, púlsela para aumentar o puntada reducir la longitud de puntada en estado de reposo. Pulsar para modificar la altura de elevación del prensatelas en reposo Ajuste altura prensatelas 1.
- Página 13 1. Pulse brevemente esta tecla para entrar en el modo de cosido de Costura de patrones (puntadas decorativas). En el modo de costura de patrón, pulse patrones y brevemente esta tecla para cambiar la costura de patrón y el ajuste de contador costura de patrón Pulse prolongadamente esta tecla para entrar o salir del modo de...
- Página 14 Notas para el uso seguro de las máquinas de coser industriales: 1. Deben observarse las medidas básicas. 2. Superar la formación especializada y dominar el funcionamiento del equipo de la máquina de coser. 3. Todos los dispositivos de seguridad deben ser revisados antes de su uso. 4.
- Página 16 A5E-A MANUAL DEL USUARIO FABRICANTE JACK SEWING MACHINE JACK Technology CO., LTD. Dirección de la empresa No.1008, Donghai Avenue East Jiaojiang District, Taizhou City, Zhejiang Teléfono 0086-0576-881177788 88177789 http://www.chinajack.com IMPORTADOR DISTRIBUIDOR J.PUJOL MAQUINARIA Y CONFECCIÓN S.A. Dirección de la empresa Pol.
