6 Conexión eléctrica
6.1 Seguridad
Peligro de muerte por altas tensiones del generador fotovoltaico
Cuando se expone a la luz solar, el campo solar genera un voltaje de CC peligroso que está
presente en el cableado de CC y los componentes activos del inversor. Tocar el cableado de CC o
los componentes bajo tensión puede provocar descargas eléctricas letales. Si desconecta los
conectores de CC del inversor bajo carga, puede producirse un arco eléctrico que provoque
descargas eléctricas y quemaduras.
• No toque los extremos de los cables sin aislamiento.
• No toque los conductores de CC.
• No toque ningún componente bajo tensión del inversor.
• Encargue el montaje, la instalación y la puesta en marcha del inversor únicamente a personas
cualificadas con las habilidades adecuadas.
• Si se produce un error, haga que lo rectifiquen únicamente personas cualificadas.
• Antes de realizar cualquier trabajo en el inversor, desconéctelo de todas las fuentes de voltaje
como se describe en este documento (consulte la Sección 9 "Desconexión del inversor de las
fuentes de voltaje").
Daños en el inversor por descarga electrostática
• Tocar los componentes eléctricos puede causar daños o destruir el inversor por
descarga electrostática.
• Conéctese a tierra antes de tocar cualquier componente.

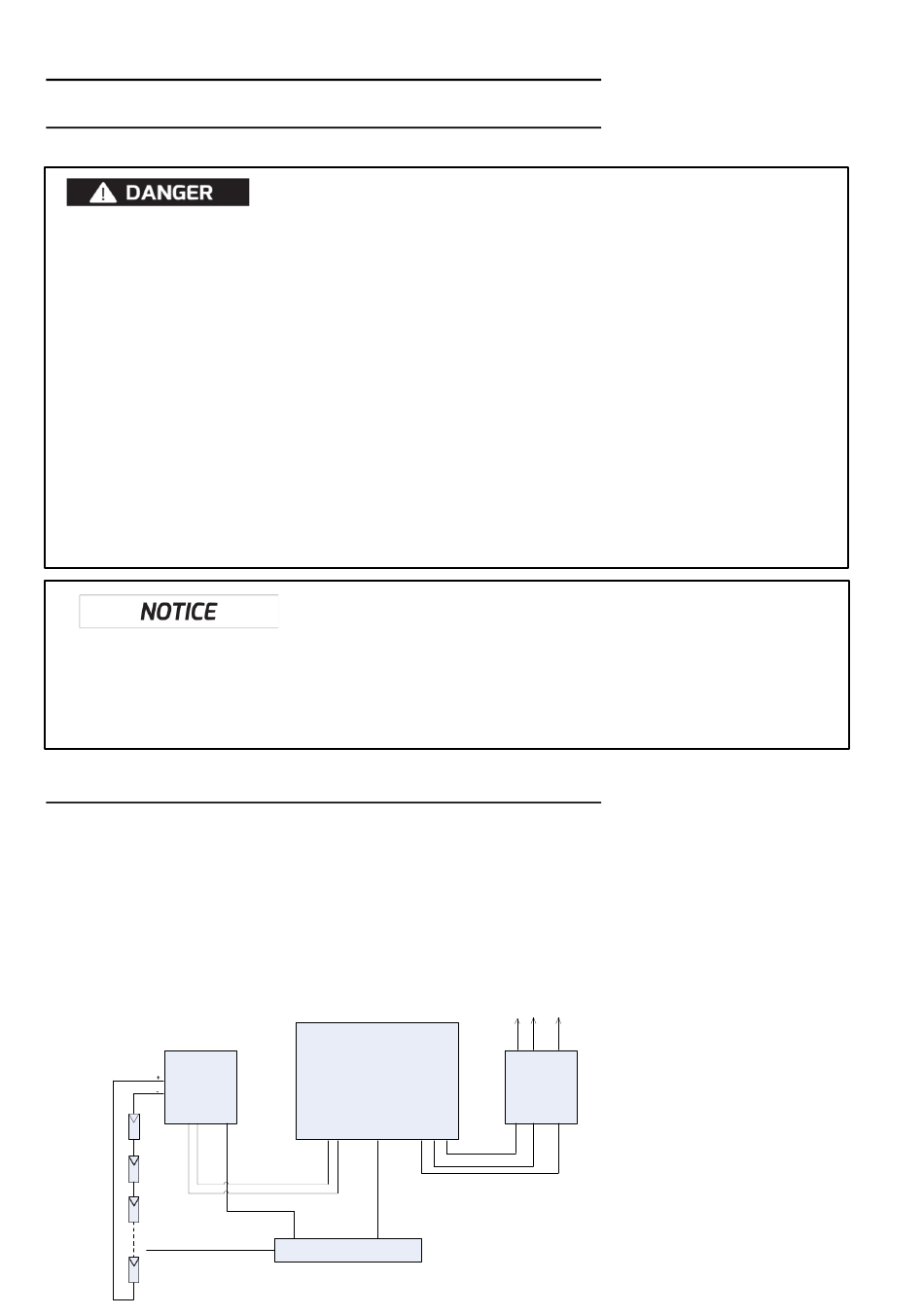

6.2 Disposición del sistema sin interruptor de CC integrado
La normativa de aplicación local puede exigir que los sistemas fotovoltaicos estén equipados con
un interruptor de CC externo en el lado de CC. El interruptor de CC debe poder desconectar de
forma segura la tensión de circuito abierto del campo fotovoltaico más una reserva de seguridad
del 20 %.
Instale un interruptor de CC en cada cadena fotovoltaica para aislar el lado de CC del inversor.
Recomendamos la siguiente conexión eléctrica:
DC BOX
(optional)
PE
-
+
INVERTER
Second
DC INPUT
AC OUTPUT
grounding
L
N PE
+ -
TO grounding electrode
To Grid
AC BOX
