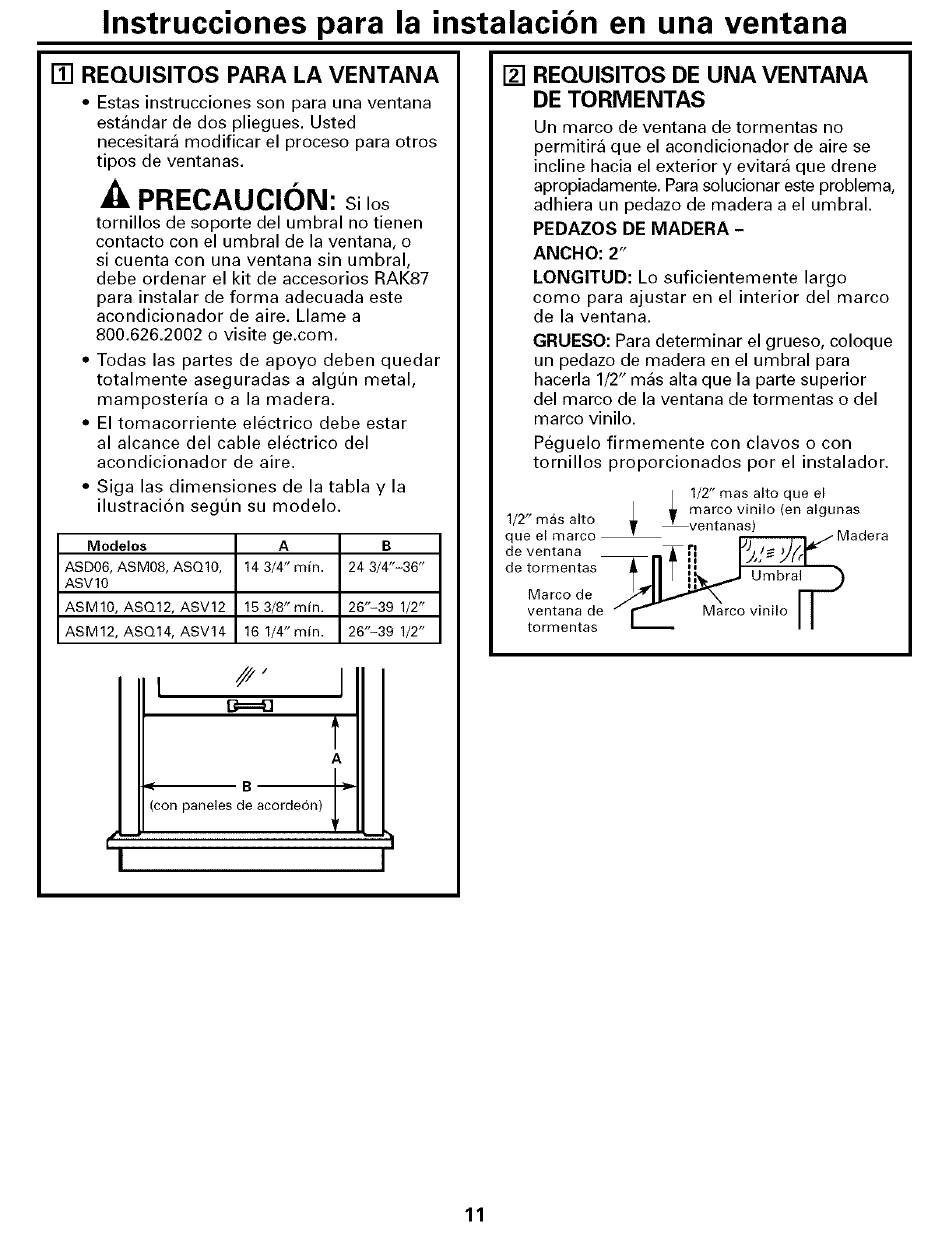

Instrucciones para la instalacion en una ventana
[] REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una ventana
estandar de dos pliegues. Usted
necesitara modificar el proceso para otros
tipos de ventanas.
PRECAUCION: Silos
tornillos de soporte del umbral no tienen
contacto con el umbral de la ventana, o
si cuenta con una ventana sin umbral,
debe ordenar el kit de accesorios RAK87
para instalar de forma adecuada este
acondicionador de aire. Llame a
800.626.2002 o visite ge.com.
• Todas las partes de apoyo deben quedar
totalmente aseguradas a alg0n metal,
mamposteria o a la madera.
• El tomacorriente el6ctrico debe estar
al alcance del cable electrico del
acondicionador de aire.
• Siga las dimensiones de la tabla y la
ilustracion seg0n su modelo.
Modelos A B
ASD06, ASM08, ASQ10, 14 3/4" min. 24 3/4"-36"
ASV10
ASM10, ASQ12, ASV12 15 3/8" mfn. 26"-39 1/2"
ASM12, ASQ14, ASV14 16 1/4"mfn. 26"-39 1/2"
t J
B==_3
t
A
(con paneles de acordeon)
[] REQUlSITOS DE UNA VENTANA
DE TORMENTAS
Un marco de ventana de tormentas no
permitira que el acondicionador de aire se
incline hacia el exterior y evitara que drene
apropiadamente. Para solucionar este problema,
adhiera un pedazo de madera a el umbral.
PEDAZOS DE MADERA -
ANCHO:2"
LONGITUD: Lo suficientemente largo
como para ajustar en el interior del marco
de la ventana.
GRUESO: Para determinar el grueso, coloque
un pedazo de madera en el umbral para
hacerla 1/2" mas alta que la parte superior
del marco de la ventana de tormentas o del
marco vinilo.
Peguelo firmemente con clavos o con
tornillos proporcionados por el instalador.
/ 1/2" mas alto que el
,_ marco vinilo (en algunas 1/2" maa alto _ventanas)
que el marco _,../- Madera
de ventana . fl _ r] r_2_,/_ Y/_r
de tormentas t
/11 U mbra__.,)
Marco de
_co
ventana de vioilo
tormentas
11
