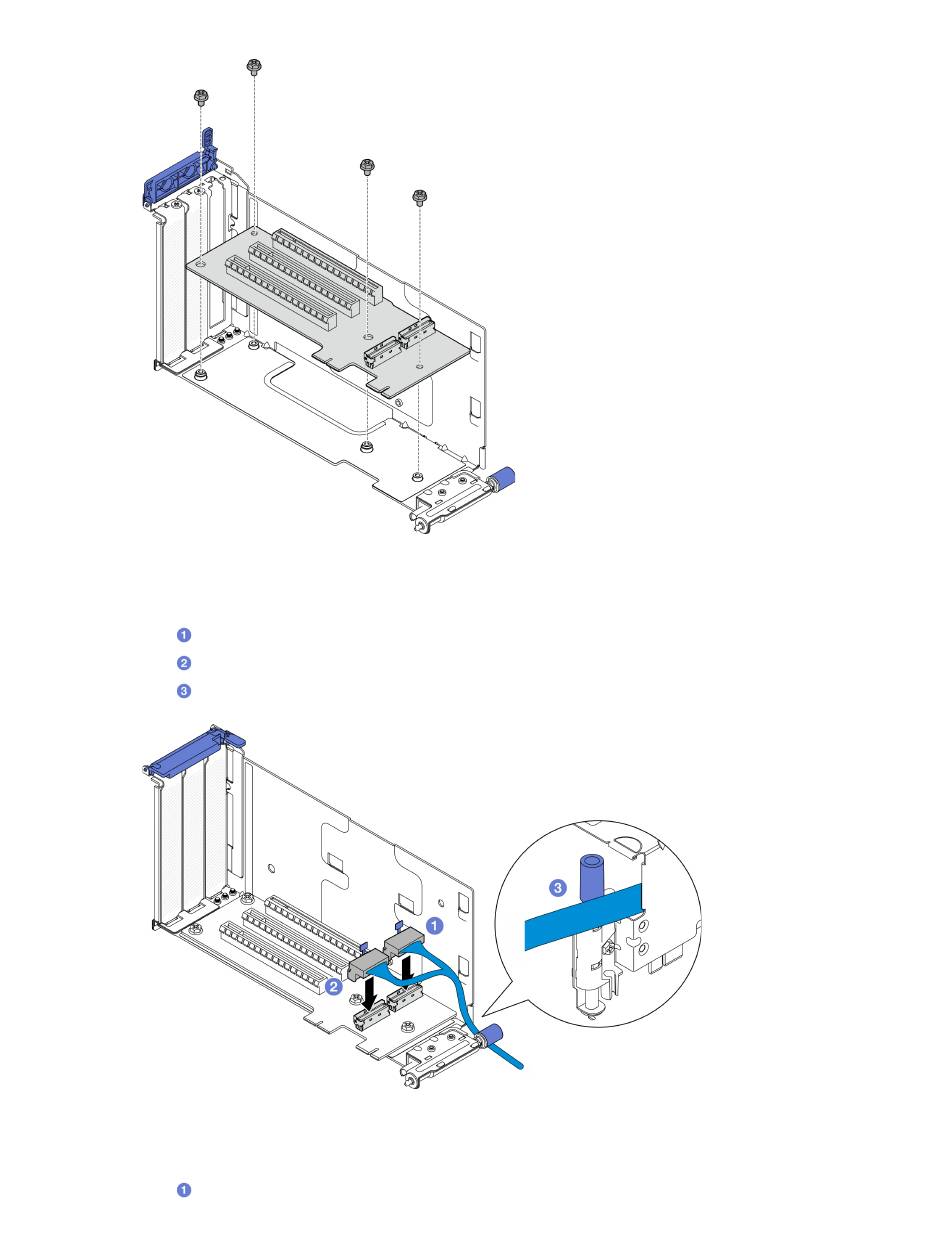

Figura 151. Instalación de la tarjeta de expansión
Paso 2. Conecte el cable de señal azul a la expansión PCIe 1.
a. Conecte el cable al conector MCIO3.
b. Conecte el cable al conector MCIO4.
c. Disponga el cable como se muestra.
Figura 152. Disposición de los cables de la expansión de PCIe 1
Paso 3. Conecte el cable de señal plateado a la expansión PCIe 1.
a. Conecte el cable al conector MCIO2.
.
