Samsung AJ NBNDCH Serie Manual Del Usuario
Ocultar thumbs
Ver también para AJ NBNDCH Serie:
- Manual del usuario (45 páginas) ,
- Manual de instalación (37 páginas)
Manuales relacionados para Samsung AJ NBNDCH Serie
Resumen de contenidos para Samsung AJ NBNDCH Serie

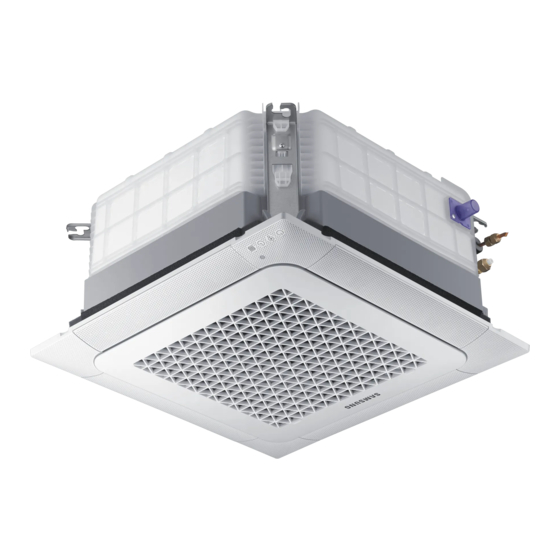

- Página 1 Aire acondicionado Manual del usuario AJ***NBNDCH • Gracias por adquirir este aire acondicionado SAMSUNG • Antes de utilizar esta unidad, por favor lea el manual del usuario cuidadosamente y guárdelo para futuras referencias.
- Página 2 Contenidos Información relativa a la seguridad Información relativa a la seguridad Vistazo rápido Revisión de la unidad interior Características de funcionamiento Funcionamiento de la temperatura y de la humedad Limpieza y mantenimiento Limpieza y mantenimiento Limpieza de la unidad interior y exterior • Limpieza del intercambiador térmico de la unidad exterior Limpieza del filtro de aire •...
- Página 3 Información relativa a la seguridad Advertencia de la propuesta 65 del Estado de California (EE. UU.) ADVERTENCIA Cáncer y Daño Reproductivo - www.P65Warnings.ca.gov. Por favor, lea este manual cuidadosamente antes de utilizar su nuevo aire acondicionado para asegurarse de que conoce los procedimientos de uso de las amplias funciones que Debido a que las siguientes instrucciones de funcionamiento cubren varios modelos, en este manual.
- Página 4 Información relativa a la seguridad La instalación de este aparato debe ser llevada a cabo por un técnico especializado o por la empresa proveedora del servicio. • De no ser así, podría sufrir una descarga eléctrica, una explosión, desperfectos en el producto. Instale un interruptor y un disyuntor dedicados para el aire acondicionado.
- Página 5 PRECAUCIÓN Instale su electrodoméstico en un nivel o suelo sólido que pueda aguantar su peso. • De lo contrario, podría provocar vibraciones o ruidos anormales, o bien desperfectos en el producto. Instale la tubería de drenaje de manera adecuada para que el agua salga correctamente.
- Página 6 Información relativa a la seguridad PARA SU USO ADVERTENCIA Si el aparato se inundase, póngase en contacto con su centro de servicio más cercano. • De lo contrario, podría provocar una descarga eléctrica o un incendio. Si el aparato genera un ruido extraño, olor a quemado o humo, desconecte el suministro eléctrico inmediatamente y póngase en contacto con el centro de servicio más cercano.
- Página 7 Tras desempaquetar el aire acondicionado, mantenga todos los materiales fuera del alcance de los niños, ya que su contenido podría ser peligroso para ellos. • No toque el panel frontal con las manos o con los dedos durante la operación de calefacción. •...
- Página 8 Información relativa a la seguridad PRECAUCIÓN No coloque objectos o dispositivos bajo la unidad interior • El goteo del agua proveniente de la unidad interior podría provocar un Compruebe que el bastidor de instalación de la unidad exterior no esté defectuoso, al menos una vez al año.
- Página 9 PARA SU LIMPIEZA ADVERTENCIA No limpie el electrodoméstico rociando agua directamente en su interior No utilice benceno, disolventes, alcohol o acetona para limpiar el electrodoméstico. • Esto podría causar decoloración, deformaciones, lesiones, una descarga eléctrica o un incendio. Antes de limpiar o realizar mantenimiento, desconecte el suministro eléctrico y espere hasta que el ventilador se detenga.
- Página 10 Revisión de la unidad interior La unidad interior y la pantalla podrían ser ligeramente distintas de los que se muestran en la ilustración a continuación dependiendo del modelo y del tipo de panel. 01 Pantalla Indicación Función Indicador de funcionamiento Encendido / Apagado Indicador de descongelación de escarcha...
- Página 11 Características de funcionamiento Funcionamiento de la temperatura y de la humedad Si utilizase el aire acondicionado con una humedad relativa superior al 80%, podría darse condensaciones y fugas de agua en el suelo. Temperatura Temperatura Humedad Modo Si no se dieran las condiciones externa interior interna...
- Página 12 Limpieza y mantenimiento Antes de limpiar la unidad interior, asegúrese de apagar el interruptor de alimentación auxiliar. Limpieza de la unidad exterior ligeramente humedecido o seco cuando sea necesario. Limpie la suciedad de las áreas con formas irregulares con un cepillo suave. PRECAUCIÓN •...
- Página 13 Limpieza del filtro de aire PRECAUCIÓN • Asegúrese de sujetar la rejilla frontal con una mano para evitar que se caiga al abrirla. 1 Desmontaje del filtro de aire Baje los ganchos a los laterales de la rejilla frontal para abrirla. NOTA •...
- Página 14 Limpieza y mantenimiento 3 Reensamble del filtro del aire PRECAUCIÓN • Si utiliza la unidad interior sin el filtro del 4 Reinicio del filtro del aire (el control remoto inalámbrico es opcional) Tras limpiar y montar de nuevo el filtro del aire, asegúrese de restablecer el recordatorio de limpieza del filtro tal y como se indica •...
- Página 15 Mantenimiento periódico Requiere la Unidad Elemento de mantenimiento Intervalo asistencia de un técnico cualificado Al menos, una vez Limpieza del filtro de aire. Limpie la bandeja de drenaje de Requisito condensación. Unidad Limpie el intercambiador de calor, Requisito interior Limpie la tubería de drenaje de Cada 4 meses.
- Página 16 Limpieza y mantenimiento Solución de problemas Consulte la siguiente tabla si el aire acondicionado no funcionara con normalidad. Esto le podría ahorrar tiempo y gastos innecesarios. Problema Solución El aire acondicionado • A causa de su mecanismo de protección, el electrodoméstico no no funcionará...
- Página 17 Problema Solución • Un sonido burbujeante puede escucharse cuando el refrigerante esté circulando a través del compresor. Deje que el aire acondicionado El aire acondicionado funcione en el modo seleccionado. hace sonidos • Cuando presione el botón de Power del control remoto, podría escuchar burbujeantes.
- Página 18 • Siga cuidadosamente las precauciones de SAMSUNG si la unidad generase humo, si el cable de enumeradas a continuación porque son esenciales alimentación se recalentase anormalmente o estuviera para garantizar la seguridad del equipo.
- Página 19 • Tras su recepción, inspeccione el producto para verificar • Compruebe siempre que las conexiones eléctricas (cables de entrada, sección de cableado, protecciones, etc.) cumplan con las especificaciones inmediatamente de los desperfectos al transportista o distribuidor (si el instalador o técnico autorizado ha esquemas de cableados.
- Página 20 Procedimiento de instalación Paso 1 Comprobación y preparación Paso 2 Seleccionando el lugar de de los accesorios instalación Con la unidad interna se proporcionan los siguientes accesorios. El tipo y la cantidad podrían diferir, dependiendo Requisitos de ubicación de instalación de las especificaciones.
- Página 21 Unidad: pulgada (mm) 22,83~23,03 (580-585) (Apertura de techo) 24,41(620) 19,69 (500) (Posición en suspensión) 0,89 (22,5) 22,64 (575) 0,89 (22,5) 11,81 (300) 22,64 (575) 0,89 (22,5) 0,89 (22,5) 7,87 (200) 6,50 (165) 9,80 (249) 10,59 (269) Conexión del conducto secundario es aplicable a los modelos Wind-Free Modelo AJ009NBNDCH...
- Página 22 Procedimiento de instalación Requisitos de espacio 59,1 pulgadas (1500 mm) o superior 0,67 pulgadas (17 mm) 59,1 pulgadas (1500 mm) o superior 0,79 pulgadas (20 mm) Obstrucción Paso 3 Opcional: Aislamiento del Unidad: pulgada (mm) cuerpo de la unidad interior AJ009NBNDCH Modelo AJ012NBNDCH...
- Página 23 Paso 4 Instalación de la unidad interna PRECAUCIÓN • Asegúrese de que el techo es lo suficientemente fuerte Es necesario tener en cuenta las siguientes restricciones como para soportar el peso de la unidad interior. Antes a la hora de decidir la ubicación del aire acondicionado. de colgar la unidad, compruebe la fuerza de cada perno de suspensión.
- Página 24 Procedimiento de instalación Paso 5 Purgando el gas inerte de la 3 Para evitar un escape de gas, quite todos los remanentes afilados que hayan podido quedar en el unidad interna borde de la tubería utilizando para ello un escariador. La unidad interior incluye nitrógeno (gas inerte) cargado 4 Deslice una tuerca abocinada en el tubo y modifique en fábrica.
- Página 25 Paso 7 Conectando el ensamblado de Diámetro externo Par (N•m) tuberías a las tuberías refrigerantes Ø1/4 pulgada (6,35 mm) De 14 a 18 Ø3/8 pulgadas (9,52 mm) De 34 a 42 Existen dos tuberías de refrigerante de diferentes Ø1/2 pulgada (12,70 mm) De 49 a 61 diámetros: Ø5/8 pulgada (15,88 mm)
- Página 26 Procedimiento de instalación Paso 8 Llevando a cabo una prueba para PRECAUCIÓN la fuga gas • Asegúrese de envolver el aislamiento firmemente Para identificar fugas de gas potenciales en la unidad interior, inspeccione el área de conexión de cada tubería de refrigerante 3 Termine de envolver la cinta de aislamiento alrededor mediante un detector de fugas de R-410A.
- Página 27 Cinta aislante (calefacción / enfriamiento) Tamaño de la tubería (mm) Estándares (inferior a los 30°C, 85%) Humedad relativa (superior a los 30°C, 85%) Tubería Anotaciones EPDM, NBR pulgada pulgada pulgada Ø1/4~Ø3/8 De Ø6,35 a Ø9,52 Tubería de líquidos Ø1/2~Ø3/4 De Ø12,7 a Ø19,05 temperatura Ø1/4 Ø6,35...
- Página 28 Procedimiento de instalación • Si fuera necesario, aumente la altura de la tubería • Instalar horizontalmente. de drenaje, e instale el tubo de drenaje directamente aproximadamente de 300 mm desde el puerto manguera de desagüe. Si se eleva más allá de Horizontal 0,79 pulgadas (20 mm) o superior Unidad...
- Página 29 Paso 11 Llevando a cabo una prueba de b Cuando la conexión del cable eléctrico se haya completado drenaje • Encienda la unidad exterior e interior. • Seleccione el modo Frío . 1 Lleve a cabo una prueba de fuga en la conexión de la manguera flexible y de la tubería de drenaje: PRECAUCIÓN a Conecte una manguera general a la manguera...
- Página 30 Procedimiento de instalación Paso 12 Conexión de los cables Fuente de alimentación interna Fuente de Máx, / Cable de alimentación alimentación Min, (V) interno PRECAUCIÓN 0,0016 pulgadas² ±10% De 220 a 240V, 50 Hz • Recuerde siempre conectar las tuberías refrigerantes antes de llevar a cabo las conexiones eléctricas.
- Página 31 Paso 13 Opcional: Extensión del cable PRECAUCIÓN de alimentación • Cuando instale la unidad interna a una sala de computadoras, o a una sala de servidores 1 Prepare un compresor y las herramientas siguientes. informáticos, utilice un cable de comunicación de doble protección (con cinta de aluminio / trenza de Herramientas Broca...
- Página 32 Procedimiento de instalación 3 Inserte ambos lados del hilo principal del cable 6 Aplique calor al tubo de contracción para que se contraiga. • Método 1: Tire de los laterales del núcleo del cable en el manguito. Método 1 Método 2 •...
- Página 33 Paso 14 Configuración de las opciones PRECAUCIÓN de instalación de la unidad interior • Hay un total de 24 opciones disponibles: SEG1 No puede establecer las unidades de la unidad interna y las opciones de instalación en el mismo proceso, •...
- Página 34 Procedimiento de instalación Siga los pasos que se muestran en la siguiente tabla: Pantalla del mando Pasos 1 Configure los valores SEG2 y SEG3 : a Configure el valor SEG2 pulsando el botón (ventilador inferior) repetidamente hasta que el valor que desea aparezca en pantalla. SEG2 b Configure el valor SEG3 pulsando el botón (ventilador superior)
- Página 35 Pantalla del mando a Pasos distancia En la pantalla del mando a distancia 6 Presione el botón de: (Modo). aparecerán Fan y On. 7 Configure los valores SEG9 y SEG10: a Configure el valor SEG9 pulsando (Ventilador inferior) repetidamente hasta que el valor que desea aparezca en la pantalla del control remoto. SEG9 b Configure el valor SEG10 pulsando el botón del (Ventilador superior)
- Página 36 Procedimiento de instalación Pantalla del mando a Pasos distancia 11 Configure los valores de SEG14 y SEG15: a Configure el valor de SEG14 pulsando el botón del (ventilador inferior) repetidamente hasta que el valor que desea aparezca en pantalla del control remoto.
- Página 37 Pantalla del mando a Pasos distancia En la pantalla del mando a distancia 16 Presione el botón de: (Modo). aparecerán Dry y Off. 17 Configure los valores de SEG21 ySEG22: a Configure el valor de SEG21 pulsando el botón del (ventilador inferior) repetidamente hasta que el valor que desea aparezca en pantalla del control remoto.
- Página 38 Procedimiento de instalación 3 Compruebe que los valores de las opciones Configurando la dirección de la unidad interior y las opciones de instalación configuradas sean correctos pulsando el botón de (Modo) repetidamente. 1 Asegúrese de que la unidad interna está conectada [SEG2, SEG3] [SEG4, SEG5] [SEG6, SEG8]...
- Página 39 Configuración de la dirección de una unidad interior (PRINCIPAL/ MCR) • Las direcciones de las unidades internas (tanto para las direcciones principales como para RMC) se establecerán en 0A0000-100000-200000-300000 por defecto. Opción Nº: 0AXXXX-1XXXXX-2XXXXX-3XXXXX Opción SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 100-dígitos de la Establecer dirección...
- Página 40 Procedimiento de instalación Configuración de las opciones para la instalación de una unidad interior (adecuado para cada uno de los lugares donde procederá la instalación). • La opción de instalación de la unidad interior está configurada en 020000-100000-200000-300000 de forma predeterminada por defecto.
- Página 41 Opciones de instalación (detallado.) Opción Nº: 02XXXX-1XXXXX-2XXXXX-3XXXXX Opción SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 Uso del sensor de Compensación de las RPM Explicación Página Modo Uso del control central temperatura externo del ventilador Indicación Detalles Indicación Detalles Indicación Detalles Indicación Detalles Indicación Detalles Desuso (instalación...
- Página 42 Procedimiento de instalación Opción SEG19 SEG20 SEG21 SEG22 SEG23 SEG24 Funcionamiento del sistema Opciones de calefacción Explicación Página Control remoto individual previsor de humedad en el para la compensación modo Wind free (brisa libre) Indicación Detalles Indicación Detalles Indicación Detalles Indicación Detalles Por defecto...
- Página 43 Cambio individual de las direcciones y las opciones Si quisiera cambiar el valor de una opción en concreto, consulte la siguiente tabla y siga los pasos pertinentes en en la página 33. Opción SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 Número de opción Número de opción Tipo de opción Función...
- Página 44 Solucionador de problemas Solucionador de problemas Pantalla de la luz LED Funcionamiento Descongelación Temporizador Filtro Condiciones anómalas Reinicio de la corriente Error en el sensor de temperatura en la unidad interna (Abierta/Corta) Error del sensor del intercambiador de calor de la unidad interior (abierto/cortocircuito) Error del motor del ventilador de la unidad interior Error del sensor de temperatura del exterior...
- Página 45 ¿TIENE ALGUNA PREGUNTA O COMENTARIO? PAÍS LLAME O VISÍTENOS EN AMERICA 888-699-6067 (Samsung HVAC)
